Paso 9: Paso 9: montar las manguetas delanteras

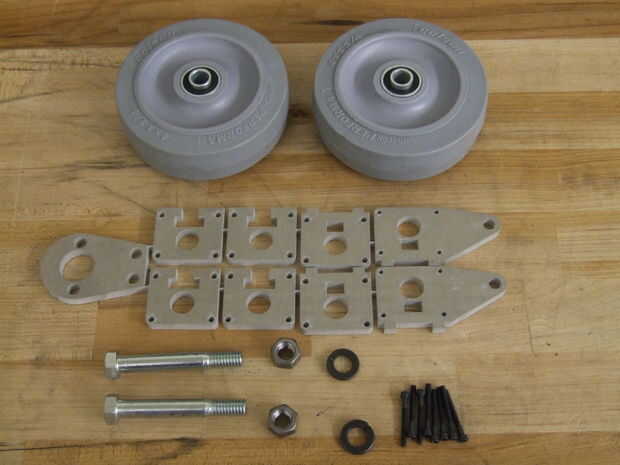

Piezas necesarias:
- El 0,25" panel de manejo componentes vertical
- La placa cuadrada vertical desde el panel de piezas de freno de 0.125"
- Colson Performa 4 "x 1,25" con rodamiento de bolas, ejes, QTY 2
- 1/2" diámetro x 1.75" tornillo de hombro longitud, McMaster p/n 91259A718 QTY 2.
- 3/8"- 16 x 2,5" tornillo de cabeza hexagonal estándar
- 3/8"-16 tuerca y arandelas de seguridad
- #4-40 x 1" tapa tornillo de cabeza hueca
Herramientas necesarias
- llave hexagonal de 3/32"
- Archivo plano o lijadora
- #4-40 mano golpee con una llave de grifo
- 1/2 Taladro broca o escariador y un taladro para poner
- Llave ajustable

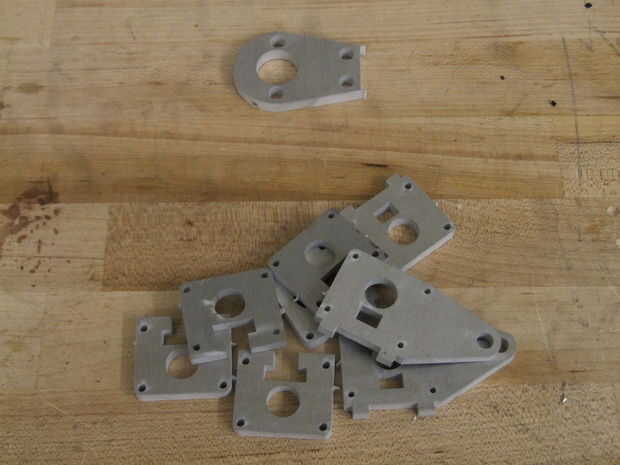

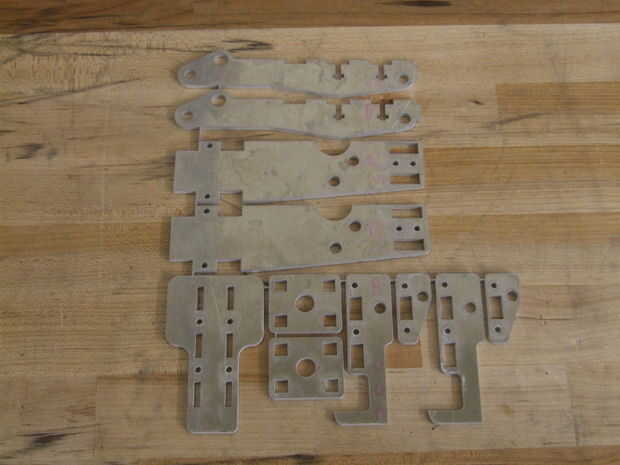

Paso 9.1 a 9.4: identificar las piezas necesarias y separar y limpiar las pestañas
Usted sabe el taladro por ahora. Podría elegir a Sierra para metales de uno de los pernos de eje trasero largo de 3.5" y convertirlo en un 2.5" uno - lo hice sólo porque tenía que salir y conseguir lo contrario dos tornillos al azar.
Paso 9.5: Grifo rosca 4-40 en la placa vertical inferior

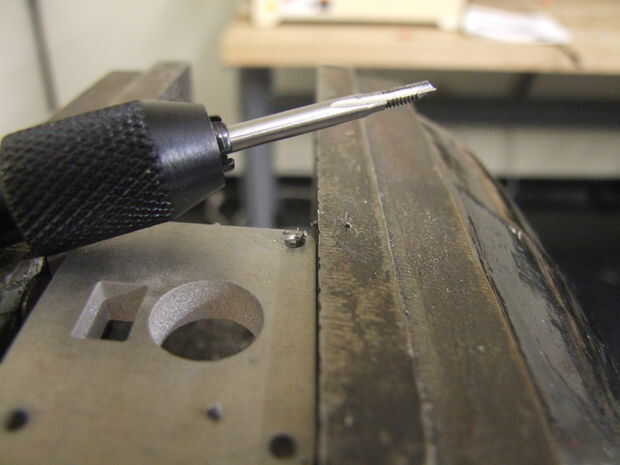

Oh, queridos. Roscado es algo que muchas personas temen, y que tengo hacer como el primer ejercicio importante fab!
Si nunca han aprovechado las roscas antes de, yo recomendaría tomar un pedazo de aluminio y para taladrado y Machueleado algunos hoyos de práctica antes de tratar una parte de la "producción"! En YouTube hay algunos videos útiles acerca de cómo utilizar un golpecito de mano y golpee la llave - una de ellas es esta por iHeartRobotics que obtiene el punto a través de bastante bien. Si no tienes confianza en tus habilidades de alineación de la mano, usted puede iniciar la toma de un taladro (unpowered - sólo girando el portabrocas con la mano).
Recomiendo comprar un "

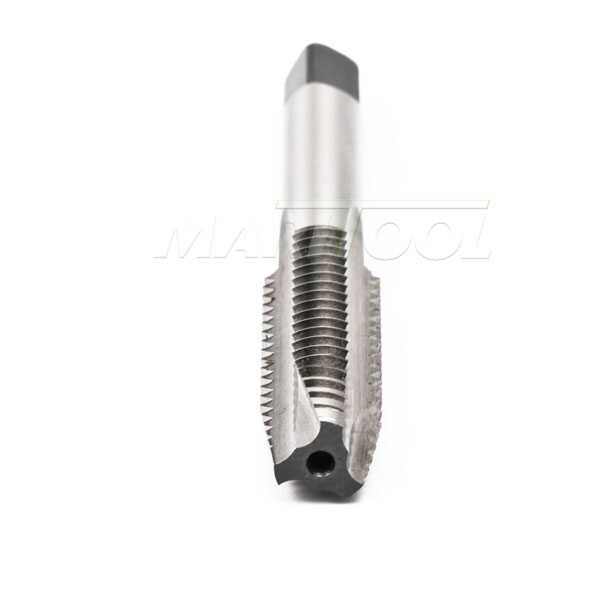

", llamado también un toque de "punto de espiral". Estas claras sus propias virutas (cortada a trozos de metal) mucho mejor que un genérico de la recta-flauta toque le pueden encontrar en la tienda de hardware, lo que resulta en menos roturas. Cuestan unos cuantos dólares más, pero son bien vale la pena. Un toque de arma 4-40 de McMaster es p/n 2523A444.

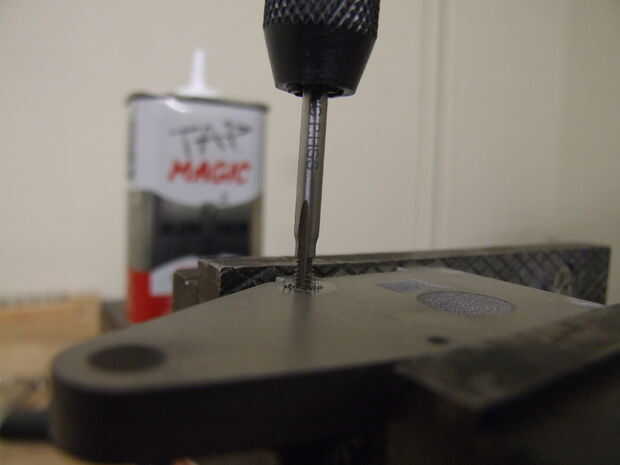

Utilice un legítimo golpear ligeramente líquido o fluido de corte si se puede - prefiero el toque mágico, que viene en una formulación especializada de aluminio más fina. En un apuro, se puede usar WD-40.
Proceda lentamente! O bien...
Paso 9.6: ¡ Uy, accidentalmente...
Le pasa a todos. Simplemente iba demasiado rápido aquí, como conducir en un tornillo rápido. Rotura de grifos por aplicada que la muñeca tiene que ser entrenado para eliminar fuerzas hacia los lados. Flauta obstrucción puede también repentinamente la cabeza a un bloqueo del movimiento de rotación, entonces la inercia si la mano es suficiente para romper la llave.
Una regla general para tocar es "a dos vueltas en una media vuelta hacia fuera". La media vuelta atrás rompe las cadenas largas de fichas que se han formado, y ayuda el grifo extendió las fichas a lo largo de la flauta.
Es mejor ser más lenta y conservadora que al mantener rompe grifos en su parte! Esta Asamblea funcionará bien con solo 2 tornillos que la sujetan juntos, pero eso es un montón de grifos rotos...
Paso 9.7: Preparar las placas vertical para el montaje

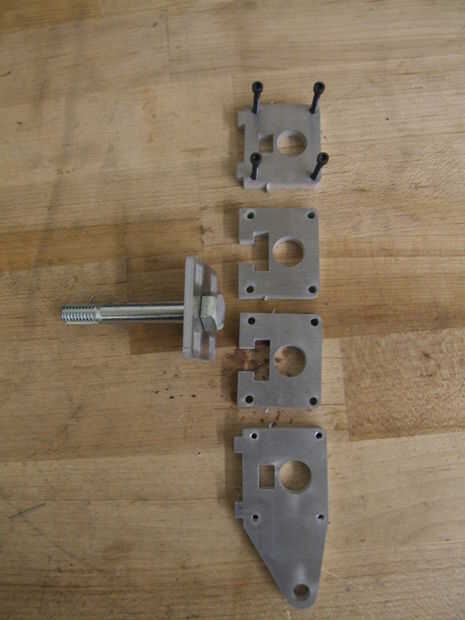

Encontrar la parte inferior, medianas y superior las placas que se muestra en la imagen y la placa de retención. Hay dos placas grandes "ranuras en T" que van en el medio, y las placas superior e inferior tienen recortes cuadrados más pequeños.
La cabeza hexagonal de un perno hexagonal 3/8"-16 estándar cabe en esta área aproximadamente rectangular una vez que las placas se apilan juntos.
Primero, pruebe el ajuste del perno en T-las ranuras de las placas media. Muchos pernos tienen sello del fabricante en la cabeza que crea un área elevada que no pasará las ranuras en T. Puede que necesite presentar de estas marcas.

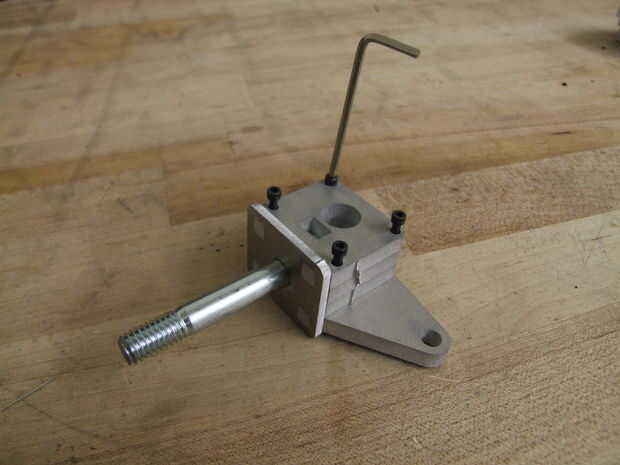

A continuación, inserte cuatro 4-40 x 1" tornillos de hueca a través de la placa superior. Estos se pasan a través de las dos placas de medianas y luego enrosque la rosca 4-40 que formuló.
Paso 9.8: Apilar las placas verticales alrededor del perno de cabeza hexagonal
A partir de la placa inferior, recae en el perno de cabeza hexagonal hexagonal planos paralelos a la mesa sobre la hierba rectangular (los puntos no van en la hierba). La anchura de la ranura en T en las placas de medianas es el ancho de punto a punto del hexagonal. Dos placas de medianas de la pila, luego la pila en la placa superior.

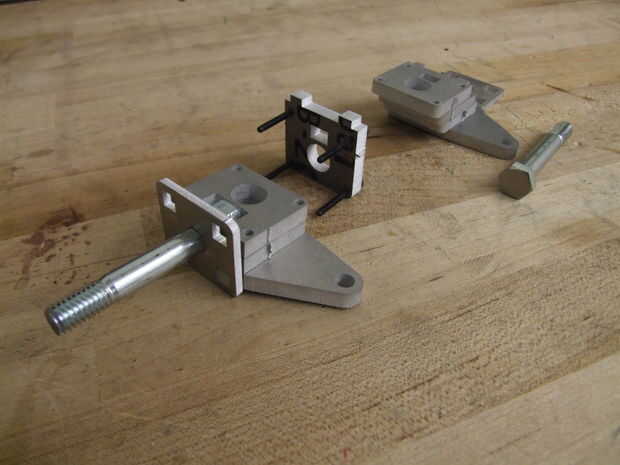

Asegúrese de que los pedazos cuadrados que están en un lado de las placas superior e inferior están alineadas. Deslice la placa de retención a lo largo de los pernos hasta que se asiente en la pila, en pedazos cuadrados. Dependiendo de qué bien se adapta a su perno, necesitará mover o mazo de cosas en su lugar.
Paso 9.9: Apretar los tornillos 4-40 para garantizar la pila de placas
La placa no tiene tornillos, se mantuvo puramente empernando la rueda delantera, así que asegúrese de no caiga como haces esto. Apriete completamente los tornillos 4-40 hueca para convertir a esta pila de placas en un bloque sólido.

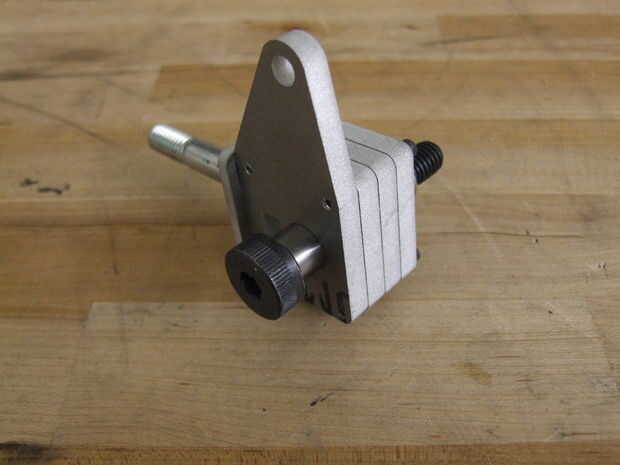

Paso 9.10: Verificar que la dirección tornillo pivote central elimina los agujeros de las placas
Tomar el bulón de la espalda que será el pivote central y resbálelo a través de la pila de placas. Debe deslizarse libremente a través de, o requieren más presión con el pulgar. Si no claro, generalmente va a enganchar en algo y no se moverá.
Si esto sucede, usted necesitará utilizar un 1/2" broca o escariador para limpiar el orificio.
Paso 9.11 y 9.12: limpiar hacia fuera la 1/2" diámetro, si es necesario, pero no trate de Superman-agarre el pie como lo haces!
Aunque allí parece una pequeña cantidad de material en el camino, la broca es probable que se captura y cavar muy rápidamente porque es todo en la periferia. Entonces el vertical todo repentinamente se rasgar lejos de sus manos de Superman y puede o no puede moler una parte pequeña de la mano en el proceso de.

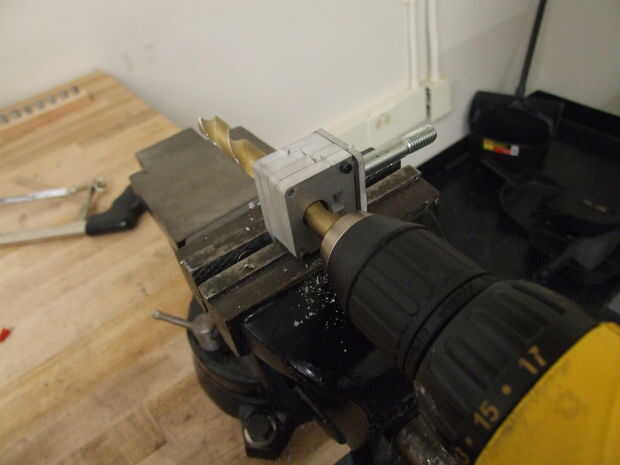

Poner el montante en un tornillo de banco o abrazadera a un banco antes de perforar el agujero. Proceda lentamente con el taladro y no dejes que captura y de la viruta alrededor!

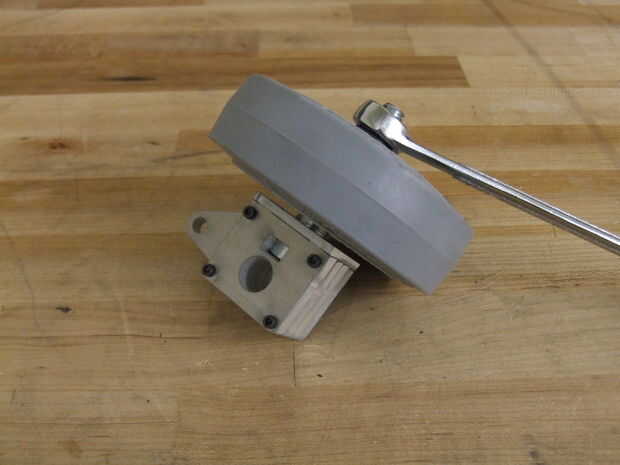

Paso 9.13: Perno de la rueda delantera en
Tomar 4" Colson y deslice de derecha en el eje 3/8". Asegure con una tuerca y arandela o tuerca de fijación. Apriete esta bien, porque se trata de las ruedas delanteras. Por lo menos 3/8 vuelta pasado prueba de descarga es recomendable.
Paso 9.14: Hacer un montaje de espejo
Como con muchas cosas en Chibikart, hay otra parte del problema. Hacer un montaje de espejo - esto debería ser idéntica excepto por la placa vertical inferior alrededor de los bancos!

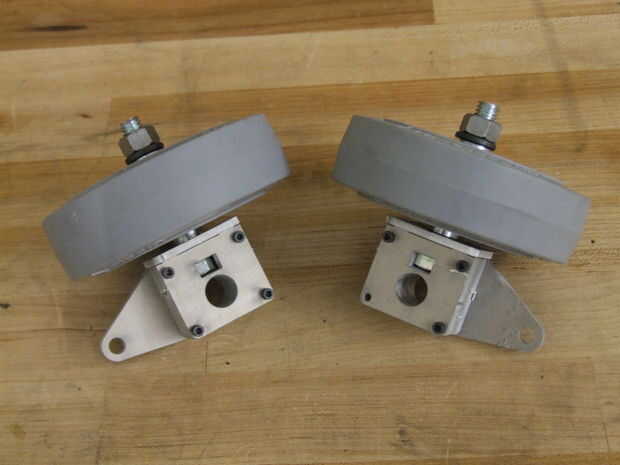

Después de estos, puso a un lado y limpia su área de trabajo. Las ruedas son el único paso de fabricación más complejo y que va a utilizar muy pocas herramientas.
