Paso 11: Paso 11: continuar la impulsión posterior de la rueda fabricación

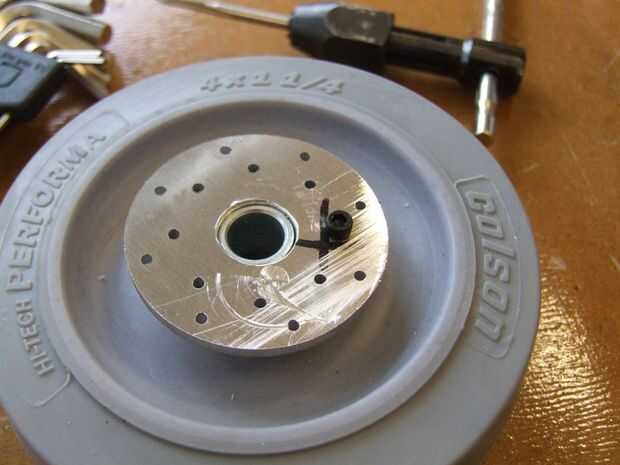

Añadiendo este tornillo significa que usted puede perforar el resto hacia fuera y saber que todo ajuste - por eso estamos viviendo este proceso aparentemente tortuosa. Perno de la placa del eje a la rueda con 1 tornillo #4-40 x 1/2".

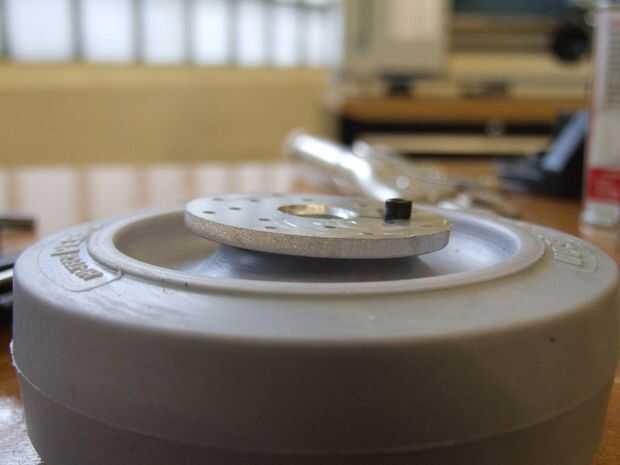

Paso 11.2: Verifique que la placa del eje esté a nivel
No apriete demasiado el tornillo! De hecho, es mejor dejarlo un poco flojo: la placa del eje debe ser capaz de sentarse en el cubo de la rueda.

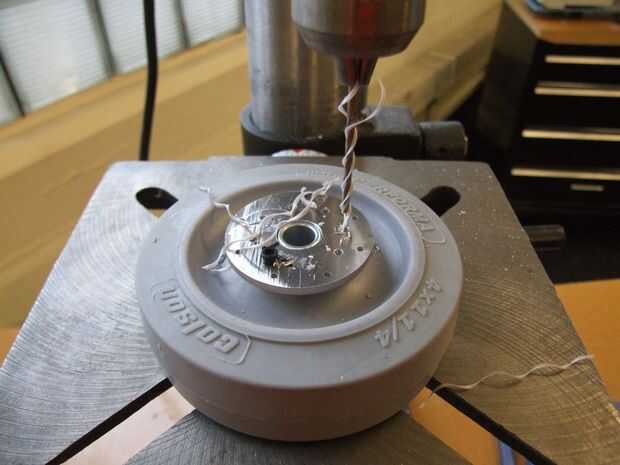

11.3 del paso: Perforar el resto de lo agujeros-a-ser-golpeado ligeramente con una broca #42 del eje de rueda
Ahora, tomar esto a la prensa de taladro, armada con un taladro #42y taladrar los 7 agujeros restantes en la rueda de Colson.
Paso 11.4: Grifo roscas de arranque en el resto de los agujeros
Tal vez debo han comenzado gente golpeando ligeramente plásticos...

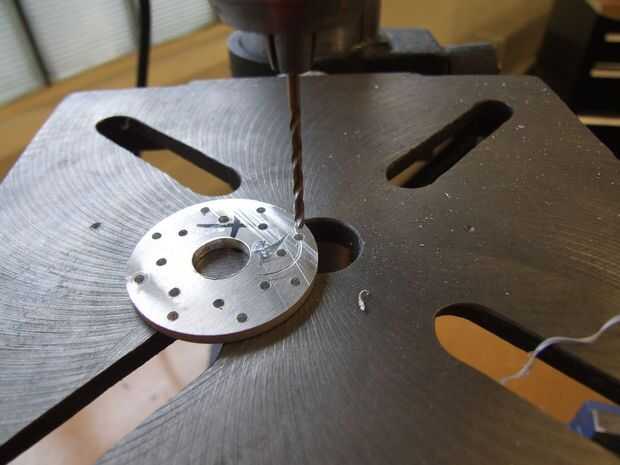

Paso 11.5: Taladrar el conjunto interior de agujeros en la placa de centro con una broca #32
Ahora vamos taladro de los espacio de los agujeros del eje de rueda para pasar los tornillos #4-40. Avanzar y perforar el anillo interior hacia fuera usando un taladro #32.

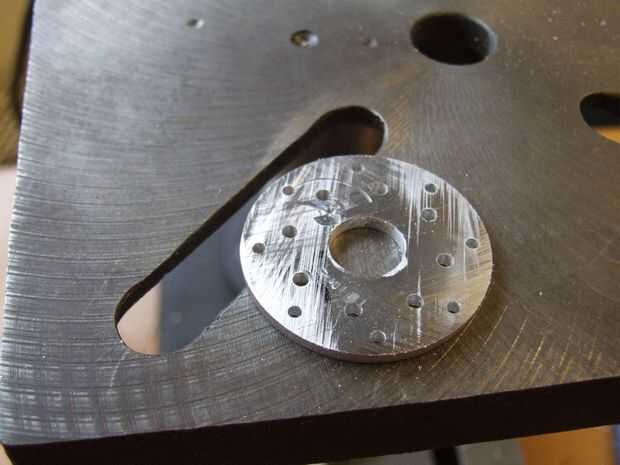

Paso 11.6: Limpiar el otro lado como vas
Como perforar, usted podría notar las rebabas en la parte inferior dificultando su trabajo. Retirarlos ya que se forman con una lima de mano.

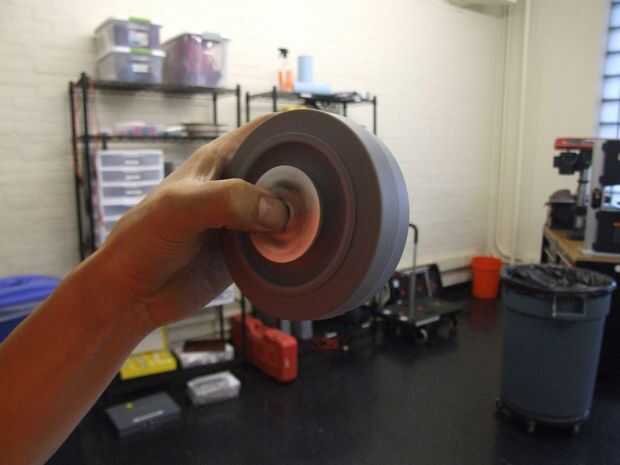

: 11.7 montar la placa del eje a la rueda y compruebe que gira libremente
Este es un paso crítico, aunque parece ser una pérdida de tiempo. Utilice los 8 4-40 X 1/2" tornillos y sujete la placa del eje a la rueda. Apriete completamente - 1/4 a 3/8 de vuelta pasado rasante. Esto es para verificar dos veces que su perforación y roscado no sesgadas hacia un lado.
Si hay interferencia o tirantez, necesitará quitar la placa del eje de rueda y limpiar hacia fuera su centro llevaba un poco más. Usted puede ser capaz de ver donde las cosas son frotando si capa del interior de la placa del eje del alesaje con un marcador y ve donde frota entonces presentación lejos en ese punto juiciosamente.
No debe ser mucho, si los hubiere, interferencia, pero poner esos tornillos puede tomar un tiempo...

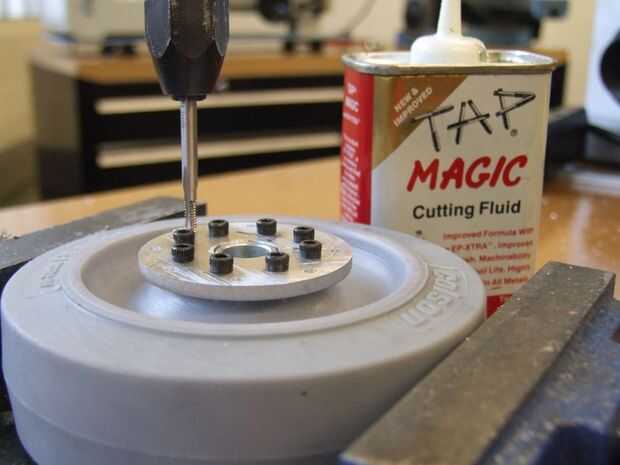

Paso 11.8: Toque el anillo exterior de los agujeros #4-40 para el piñón
Mientras que todavía tiene la placa, siga adelante y todos los agujeros exteriores 8 del hilo de rosca. Estos montará las placas del eje de piñón.
Paso 11.9: Retire la placa del eje de la rueda y colocar la rueda dentada
Sí, usted debe tomar los tornillos del buje hacia fuera una vez más! Nos será achaflanado (mecanizado de una superficie angular) en los dientes del piñón en el paso siguiente. Para ello, deben fijarse a las placas del eje por lo que puede ser agarrados por un mandril de 1/2".
