Paso 17: Paso 17: montar el soporte de asiento
Piezas necesarias:
- Asiento 1-3289 Troy-Bilt de superávit centro
- La placa de montaje de asiento de 1/4""H"
- Protuberancias S-18-1 y S-18-2
- 1/4"- 20 x 1/2" tornillos de casquillo del zócalo
- 80/20 tuercas de ranura compatible con: McMaster 98001A130 o 47065T139
- 3/8"- 16 x 1,5" zócalo tornillos con arandelas, QTY 4
Herramientas necesarias:
- llave hexagonal de 5/32"
- llave hexagonal de 5/16" para los tornillos de 3/8"
- Un destornillador pequeño para meter a Tuercas correderas en ranura
- Compuesto trabarroscas

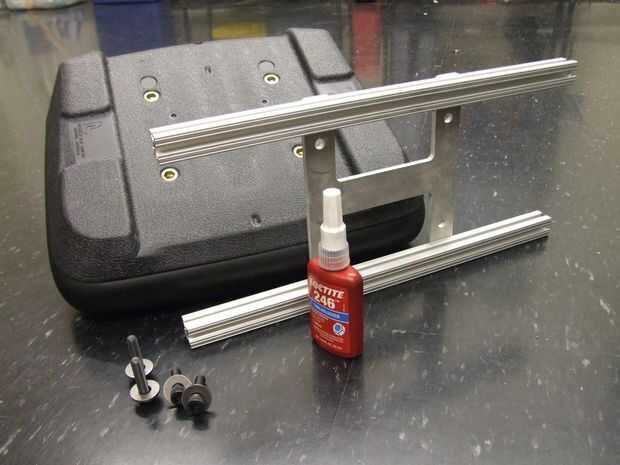

Paso 17.1: Reunir las piezas necesarias
Necesita la placa de montaje de asiento, lo que parece una H, los dos primeros extremo cuadrado 80/20 18 "protuberancias, por lo menos cuatro tuercas correderas en ranura, cuatro tornillos largos #1/4"-20 x 1/2" y tornillos largos 4 3/8" - 16 x 1,5". Utilicé tornillos de la tapa, pero una desviación aceptable es 3/8"-16 pernos de cabeza hexagonal. Estos pueden ser más comunes en la talla correspondiente. Asegúrese de incluir las arandelas.
La 98001A130 de parte de McMaster es genérico fichas "soldar tuerca" (para la soldadura de chapa) que he encontrado se adapta en la ranura del 80/20, por lo que favorece porque es genérico. De lo contrario, paquetes baratos a granel de 80/20 tuercas están disponibles en eBay - mira para el hilo de rosca de 1/4"-20.
Mientras que este paso solo necesita 4, que será realmente necesita, como 100. Haz un montón - pila de literal.

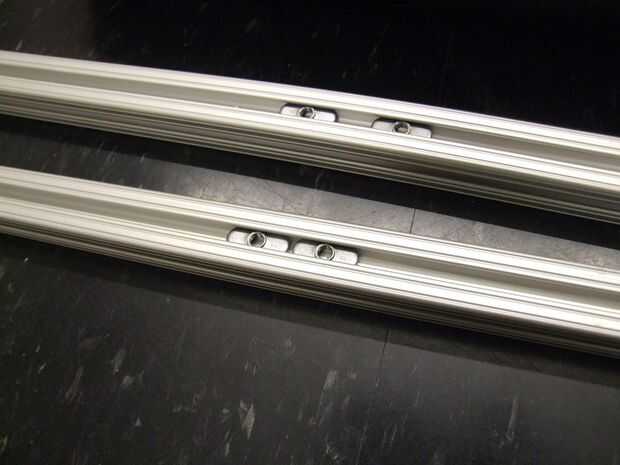

Paso 17.2: Deslice 2 tuercas en la parte superior de cada extrusión 18"
Una pausa!
Paso 17.3: Entender el sistema de coordenadas de 80/20
En los siguientes pasos, habrá un montón de 80/20 tuerca deslizante, así que por favor tome un momento para familiarizarse con "Top", "Inferior", "Frente" y otras palabras locativas significan para los propósitos de este Instructable.
Paso 17.2:.. .now Deslice 2 tuercas de la parte superior de cada extrusión 18".

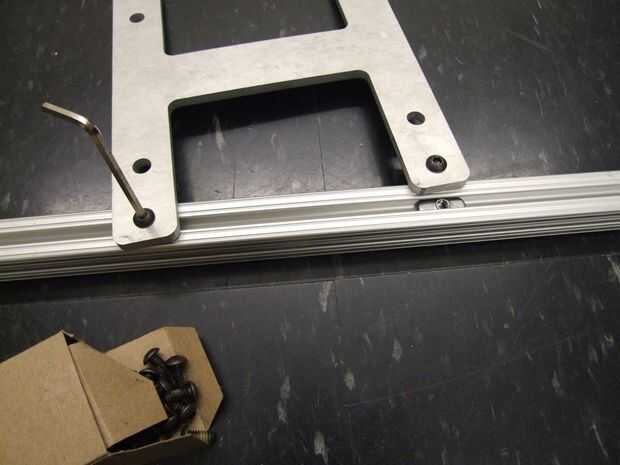

Paso 17.4: Inserte 4 1/4"-20 tornillos a través de la placa de montaje de asiento y en las tuercas, pero no apriete
Tendremos que cambiar la placa entera hacia adelante y hacia atrás un poco, para que no apriete los tornillos, puedes llevarlas a "prueba de descarga" luego detrás de media vuelta.

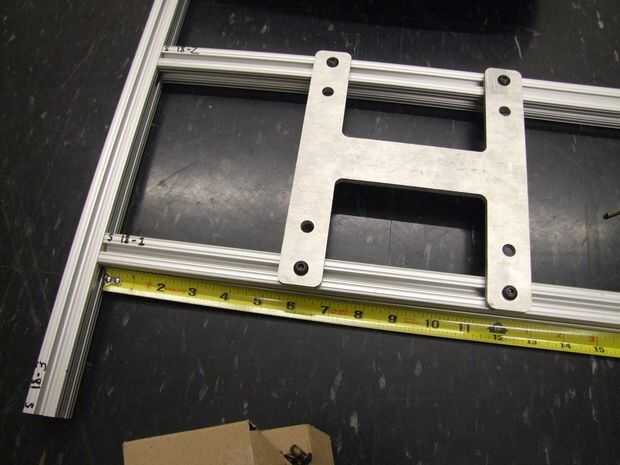

Paso 17, 5: Cuadrado encima de las protuberancias de montaje de dos asientos y ajuste la placa de montaje de asiento 5 7/16" de borde cuadrado
Esto puede parecer como una dimensión extraña, pero fue dictada por el patrón propio de montaje de seat. Con otra pieza de 80/20, Plaza S-18-1 y 2 que son paralelas. Ahora, usando una cinta métrica o regla, desplazamiento del borde izquierdo de la montura del asiento placa de aprox. 5 7/16".
5.5" es realmente lo suficientemente bueno - no vas a notar el extra 1/16 de pulgada de la asimetría.
Apriete todos los tornillos. 80/20 es en realidad un poco más "elástico" a propósito. Apriete por lo menos 1/2 vuelta después del apriete al ras - 3/4 de vuelta si usted puede manejar.
Vamos a repasar rápidamente los tightnesses de la:
- Prueba de color: cuando el tornillo de cabeza hace contacto con el material
- Completamente ajustado: 1/4 de vuelta después del apriete al ras
- 80/20 especial ajustado: 1/2 a 3/4 de vuelta después del apriete al ras.
Usted puede asumir con seguridad si es una tuerca para ranura en 80/20, que cuando digo "apretar" me refiero a la tirantez de tuerca ranura especial!
Paso 17.6: Recoge el asiento de los tornillos de montaje
Necesita por lo menos 1.25" tornillos largos 3/8"-16 - 1.5 es buena, pero 1.75 es realmente demasiado larga. Son inserciones superficiales tuerca moldeados en el asiento de la base, por lo que no son muy flexibles en la profundidad del tornillo.
Aplicar un pequeño parche de threadlocker a cada tornillo.

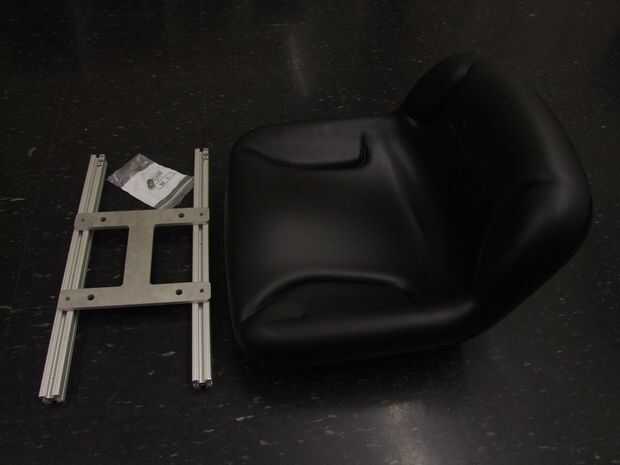

Paso 17.7: Apriete el asiento de los tornillos de montaje
Los cuatro de estos deberán estar alineados - los orificios útil extra grandes ya que los asientos no son componentes de precisión!
Desestimar este conjunto asiento - volveremos a él pronto.
