Chibikart: Rapid-Prototyping un sub eléctrica Go-Kart usando fabricación Digital y componentes de Hobby (21 / 46 paso)

Paso 21: Paso 21: Coloque la 1/8" elevador de asiento, barra de pie y placas de montaje del interruptor de potencia

Ahora usaremos algunas de las tuercas de ranura que se instalaron en la parte delantera de los largueros del 28". Ahora que el chasis del vehículo es que se unen, es menos útil describir la ubicación de ranuras individuales de 80/20. Así que lo que realmente digo es, nos va poniendo cosas en los lados izquierdo y derecho.

Piezas necesarias:

• 1/8" placa del elevador de asiento, barra de pie y placas de interruptores de potencia
• S-18-3, la última plaza terminó 18" extrusión
• 1/4"- 20 x 3/8" tornillos de casquillo del zócalo
• Tuercas correderas en ranura preinstalado en S-28-1 y 2

Herramientas necesarias:

• llave hexagonal de 5/32"
• Archivo o lijadora

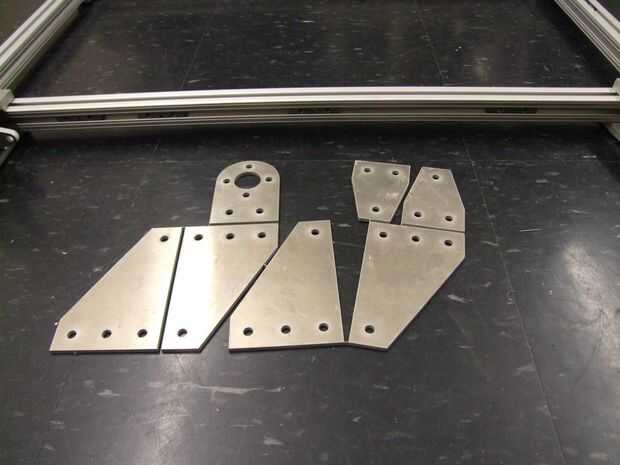

Paso 21.1: Obtener el último panel de 1/8" y lo dividen

Este panel contiene las placas de 4 ampliación pernos de montaje del asiento, la placa de la barra de descanso del pie y la placa del interruptor de potencia. Limpie estas todo.

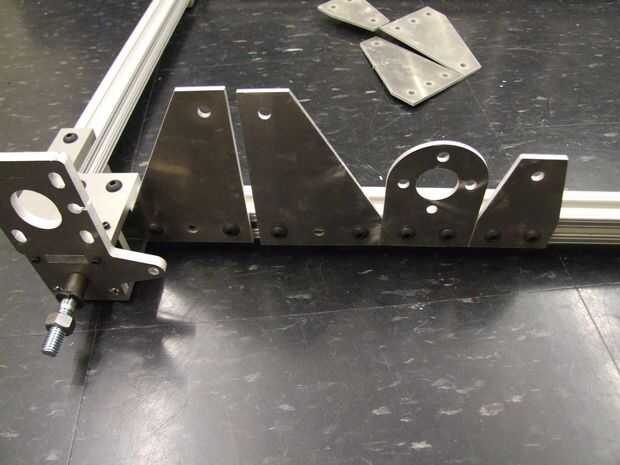

Paso 21.2 21.4: perno de las placas de 1/8" a la izquierda y derecha

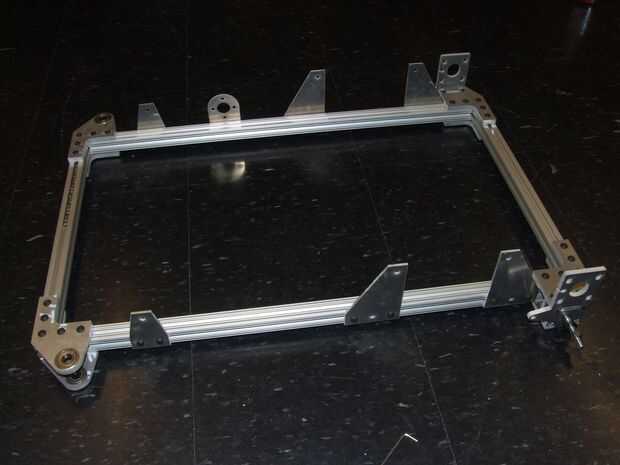

A partir de la derecha en la figura 21.3, perno de las placas de 1/8" según las cifras. Deberás acabar con 4 platos en el lado derecho y 3 en la izquierda.

Mientras que las placas de montaje de asiento y montaje de interruptor de potencia pueden permanecer sueltas por ahora, las placas de footbar deben alineadas.

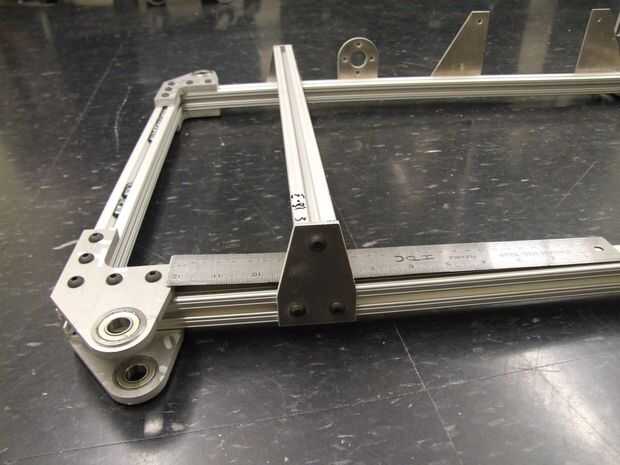

Paso 21.5: Instale y apriete el footbar

Mediante la extrusión última de 18", S-18-3, puente el footbar dos las placas de montaje y apriete 1/4" - 20 x 3/8" tornillos en los extremos. Lo final, pulse derecha?!

Trate de mantener la barra orientada hacia arriba y la plaza con el resto de la estructura. Puede que necesite mantener los tornillos de final un poco flojo para ajustarlo.

Mover todo el montaje de la barra tal que la cara frontal de las placas de montaje son de 2.5" de donde la esquina delantera placas parada. Puede mover esto más adelante según el gusto y el deseo de espacio para las piernas. Esto es sólo para empezar!

Ahora hay un 3ro bien apretados del miembro cruzado en el marco, y el footbar. A continuación, se centrará en continuar con el ensamblaje de la parte delantera.
