Paso 22: Paso 22: instalación del Hardware del extremo delantero
Piezas necesarias:
- Placa de montaje tapa del acelerador - éstos tienen el flaco brazo ranurado y una ranura rectangular grande
- Placa de montaje tapa freno - parece el montaje de la válvula reguladora, pero cortar corto y con un filete de liso en el extremo
- Placa de montaje inferior del acelerador - la pieza más pequeña que se parece a un trozo de mediano de la placa superior del montaje de válvula reguladora.
- Placa de montaje inferior de freno - parece que el freno de montaje placa superior exactamente, pero sin el brazo que sobresale.
- Frente pala adaptadores - los triángulos con pestañas
- Frontal Scoop - esa cosa que dice CHIBIKART en él!
- 1/4"-20 x 1/2 tornillos
- Instalado previamente las tuercas en NS-18-2, el riel frontal
- #4-40 x 1/2" tornillos y tuercas hexagonales
Herramientas necesarias:
- 3/32 y 5/32 llaves de maleficio
- Archivo o lijadora

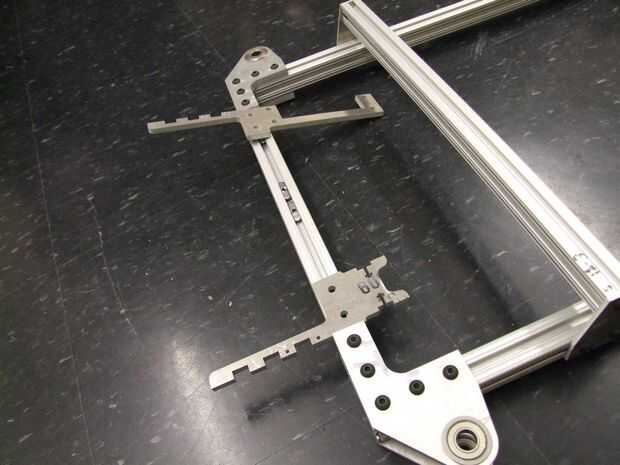

Paso 22.1: identificar el montaje del acelerador y freno montaje Placas superior e inferior
Están en el panel sobre todo intacto 1/4" que quitó los soportes de columna de dirección hace un tiempo. Separar todas las partes restantes, limpie las fichas y colocar los dos que necesitamos según la figura 22.2.
Asegúrese de que el acelerador está a la derecha y el freno es el de la izquierda. Las placas que acompañan"de fondo" ir inmediatamente debajo - uso figura 22.2 y 22.3 como colocación de referencias.

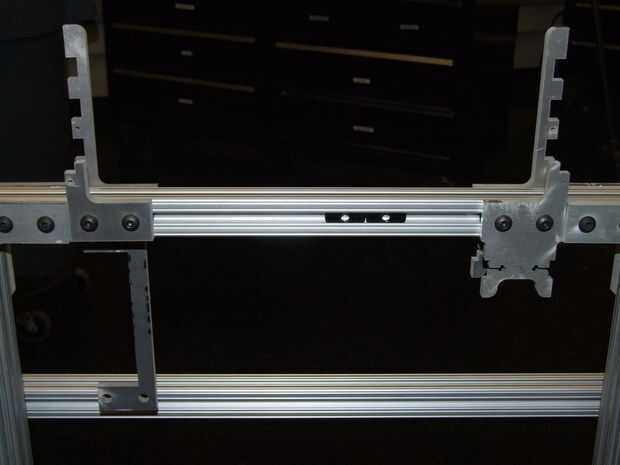

22.2 y 22.3 de paso: apriete a ras del montaje del acelerador y freno de montaje superior y las placas inferiores
Mueva los derecho contra las placas de esquina con el brazo ranurado apuntando hacia delante. Mueva dos tuercas en cada uno y descarga-apriete. Que necesiten mover muy levemente más adelante para acomodar el espacio exacto de ranuras de la pala frontal, para que no apriete todavía.

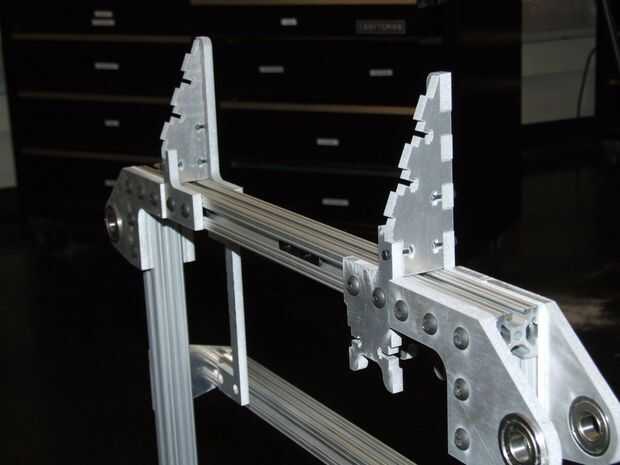

Paso 22.4: Montar los adaptadores de pala frontal
Estos se deslice entre las placas superior e inferior que solo se han montado. Puede que necesite aflojar ligeramente los tornillos de la parte superior e inferior para resbalar en. Use tuercas 4-40 en las ranuras y Ras-apriete con tornillos de #4-40 x 1/2".

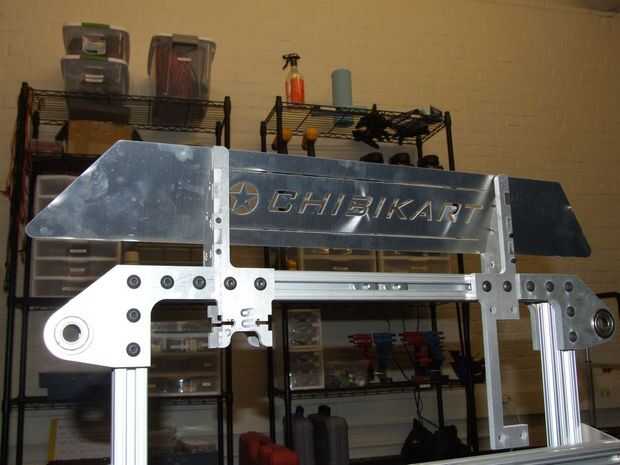

Paso 22.5: Montar la pala frontal
Alinee las ranuras en la pala delantera con los adaptadores y empuje. Puede que necesite utilizar grifos mazo luz para forzar el adaptador y las placas superior e inferior en posición. Inserte tuercas 4-40 en las ranuras y Ras-apriete con tornillos de #4-40 x 1/2".

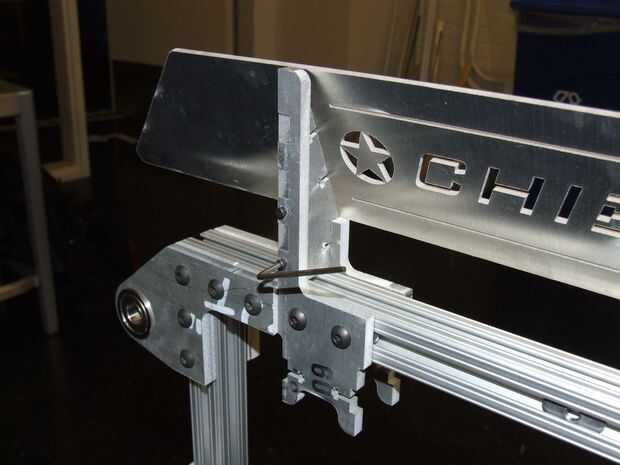

Paso 22.6: Ajustar componentes y apretar todos los tornillos #4-40
Esta Asamblea hace bastante bien alineación de sí mismo, pero usted puede necesitar a mover algunas de las piezas a las lengüetas del asiento completamente. Después de que usted está satisfecho, seguir adelante y apretar todos los #4-40 tornillos sólo. Todavía tenemos que añadir algunas cosas al lado pedal de freno, para no apretar los tornillos de 1/4"-20 todavía.

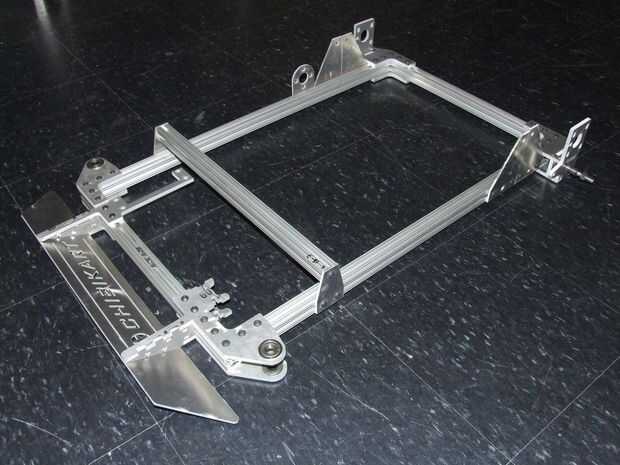

Paso 22,7: Admiro tu trabajo
Está empezando a parecerse a algo...
