Paso 23: Paso 23: Instale el soporte de Pedal de freno en la parte delantera
Piezas necesarias:
- Freno de Pedal montar placas laterales, el último de la 0.125" piezas
- Placa Cable parada manga de freno y placa de soporte del Cable de freno del mismo 0,25" piezas panel provenientes de las partes frontales
- #4-40 x 1/2" tornillos
- tuercas hexagonales #4-40
Herramientas necesarias:
- llave hexagonal de 3/32
- llave hexagonal de 5/32
Paso 23.1: Reunir las partes
Estas son más o menos las croquetas pasadas de las placas de madera. Las placas de 1/8" se dejan de montaje del cuerpo del freno en el paso 7. Hay dos trozos de 1/4" con orificios de tamaño diferentes - estas son las placas de freno Cable de parada de manga y manga de freno portacable. El uno con el agujero más grande es el titular - mantiene la funda del cable del móvil, mientras que la parada de la manga le permite tirar del cable a través de la longitud de la manga.

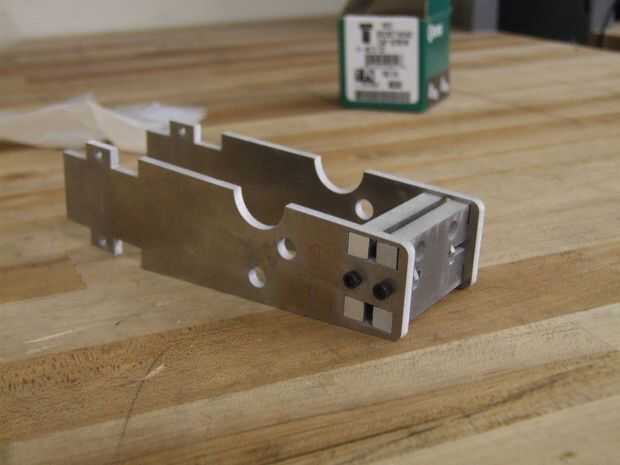

Paso 23.2: Ensamblar el montaje primero
Asegúrese de que el titular de la manga va en el final de las placas laterales y la parada de la manga está detrás de él. #4-40 agujeros alinearán las piezas correctamente - la brecha en así tuercas cuadradas o tuercas pueden ser utilizadas, el hex que sobresale un poco pasado al ras con la superficie generalmente. Ras-apretar estos tornillos por ahora, porque...

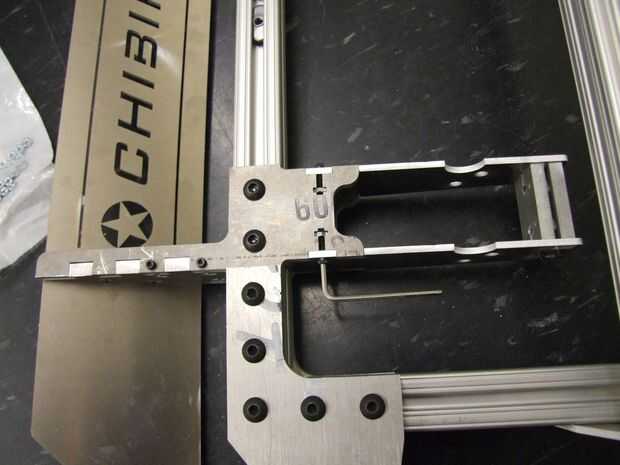

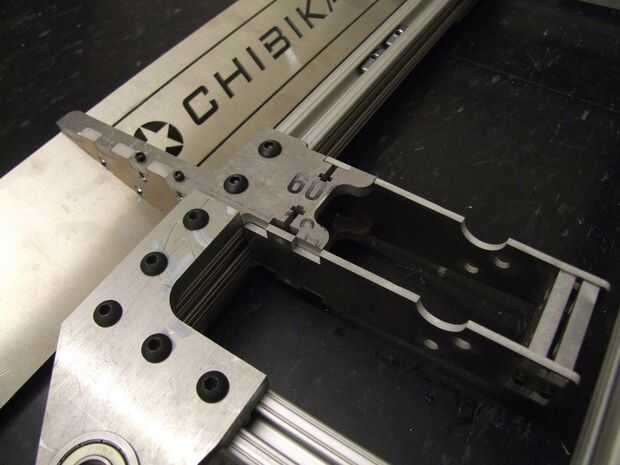

Paso 23.3: Coloque el ensamblaje de Pedal de freno montaje en las placas superior e inferior
Puede que tenga que aflojar la parte superior y las placas inferiores tornillos un poco para lograr este paso. Plegado 1/8" placas hacia afuera un poco y deslice la cosa entera en alineación con las ranuras. Debe hacer en - un poco de coacción de martillo puede que sea necesario.

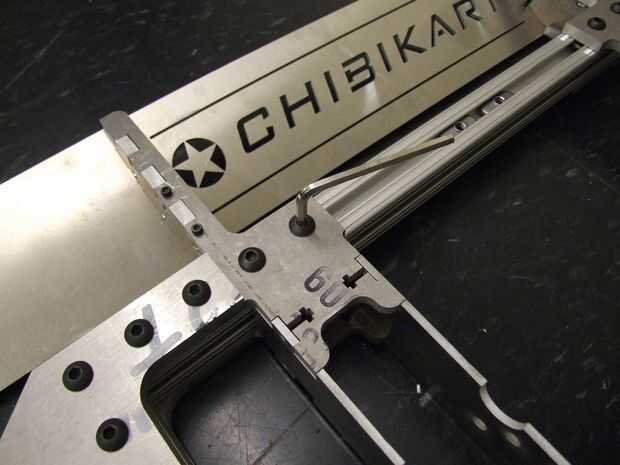

23.4 y 23.5 de paso: apriete a todo
Una vez que las placas laterales estén en su lugar, introduzca #4-40 tornillos y tuercas en las cuatro posiciones. Ahora, volver atrás y apriete:
- el tornillo de la placa de freno Cable manga
- las parte superior e inferior tornillos de 1/4"-20
- los tornillos laterales que sólo colocó
