Paso 26: Paso 26: montar el Pedal de freno
Yo también descuidado para espaciadores adecuados para el pedal, así que improvisé con una torre de lavadora! Si ya tienes una pila de 1/4" arandelas de la ID, esto funcionará hacia fuera muy bien.
Piezas necesarias:
- Pedal de freno montado según paso 7
- arandelas de 1/4"-20, por lo menos 14 (grueso estándar" 0,05-0,06")
- 1/4"- 20 x 2" tornillos o pernos de cabeza hexagonal, QTY 2
- arandelas de 1/4"-20, QTY 2
- tuercas hexagonales de 1/4"-20, cantidad 3
Herramientas necesarias:
- Llave ajustable
- Alicates de punta
N: Deviatio aceptable
Si usted tiene o puede conseguir, 1/4" ID x 3/8" largo y 1/2 distanciadores largos, son mucho mejores que tratar de apilar arandelas. Descuidado a pedirlos y la ferretería estaba cerrada, así que improvisé! Trabajan tipos de plástico o de metal. Un ejemplo es 92510A765 y McMaster P/N 92510A764.

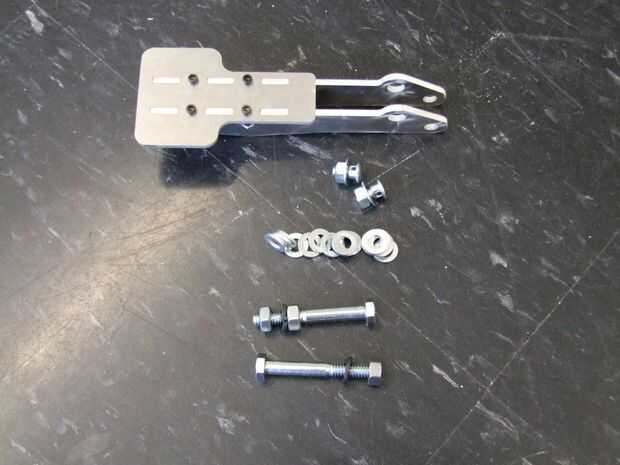

Paso 26.1 y 26.2: reunir las piezas y herrajes
Conseguir 2 más 1/4"- 20 x 2" tornillos largos. Asegúrese de que ambos tienen las arandelas de seguridad. se necesitan 3 tuercas hexagonales - dos irá en el extremo del perno, pero uno de ellos tendrá una tuerca adicional en el medio.

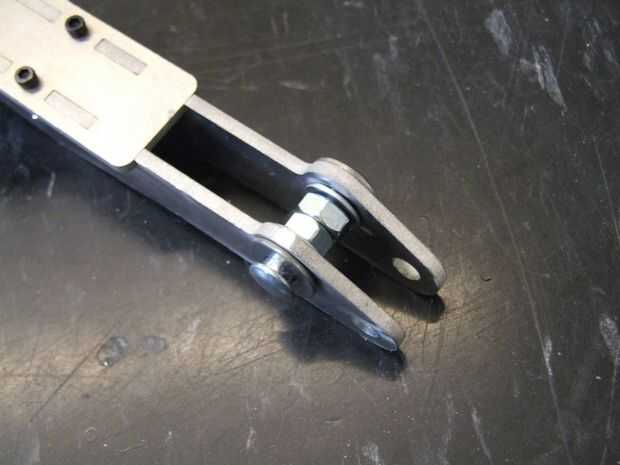

Asegúrese de que los pernos de anclaje son instalados en el pedal del freno como se explica en el paso 7. Si no, aprovechar esta oportunidad de hacerlo ahora (ver paso 7)

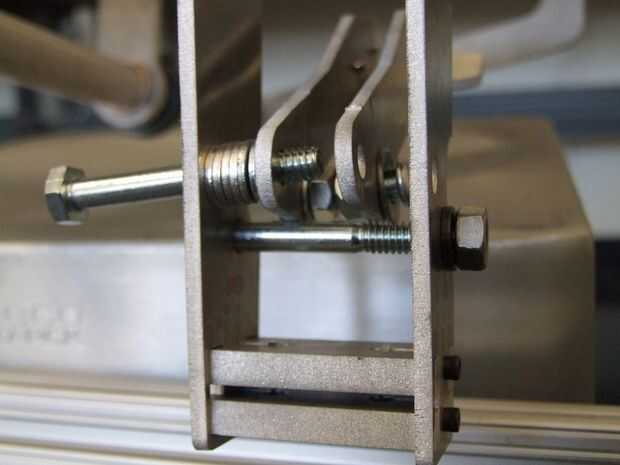

Paso 26.3: Espacio del pedal hacia fuera 3/8" de la pared interior más y comience a roscar el perno a través
En primer lugar, instale el tornillo de tope pedal de freno hasta la parte superior conjunto de agujeros en la placa lateral este es el segundo cerrojo figura 26.3 - ya se ha asegurado con una tuerca.
Ahora, línea de otro 1/4" tornillo con el agujero inferior de las placas del lado pedal de freno. Empezar a insertar el perno de 1/4" a través del centro de la estructura (cabeza del perno hacia el centro). Traba de 6 arandelas y el espaciador de 3/8" y empujar a través de la primera cara del pedal.
Puede ayudar a tener la estructura apoyada verticalmente contra un taburete o Banco para este paso ya que están trabajando en la parte inferior.

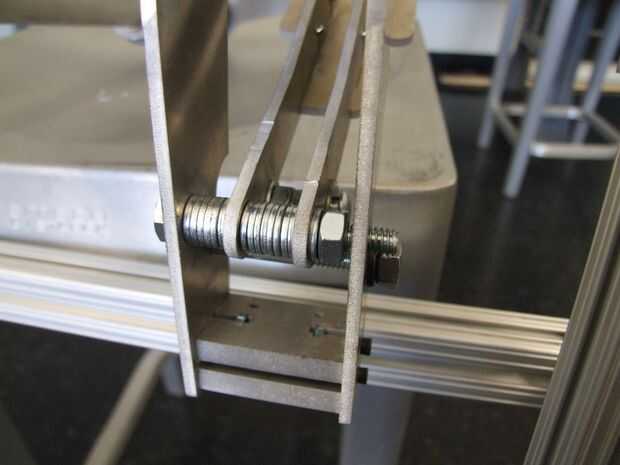

Paso 26.4: Insertar 1/2" de separadores entre las placas de pedal y asegurar el pedal entero con una tuerca
Pinchar 8 arandelas (o espaciador de 1/2") con el tornillo 1/4"-20 y seguir empujando. Cuando emerge desde el otro lado, comenzar a roscar una tuerca de 1/4"-20 por él. Siga el tornillo a través, manteniendo la tuerca en el mismo lugar, hasta que las roscas de tornillo emergen en el otro lado del espaciador.
Desviación aceptable: La tuerca en el centro es puramente sostener el pedal en su lugar. Usted puede elegir, en cambio de la pila en un montón más arandelas u otro espaciador de 3/8".
Paso 26.5: Apriete los pernos de
Apriete los pernos 1/4" hasta que las arandelas son planas, pero no más. No hay nada realmente resistencia a la compresión del perno, para si evitar apretar, simplemente se hebilla las placas laterales.

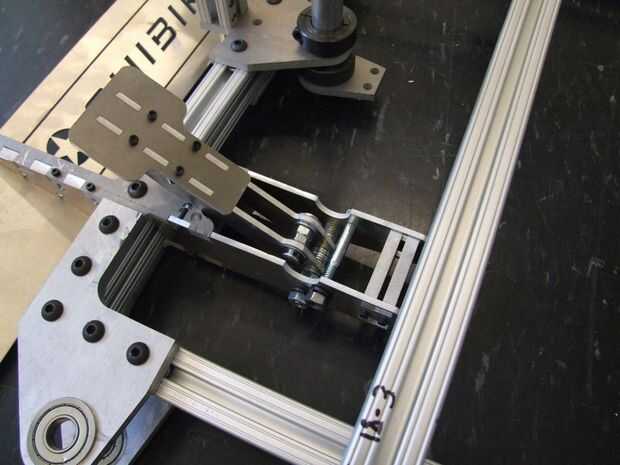

El pedal del freno debe swing libremente arriba y abajo, siendo detenido por el marco de un lado y el perno de cruce sobre el otro. Cuando los cables se instalan, se mantendrá por defecto en la posición superior.
