Paso 35: Paso 35: electrónica primer trabaja - componentes de montaje
Estaremos trabajando con baterías y sistemas de energía eléctrica de 24v. Sentido común de trabajo eléctrico debe aplicarse aquí: NO , relojes, anillos, etc. deben de usarse mientras se trabaja alrededor de lo que se puede aplicar electricidad a ellos. Utilice gafas de seguridad cuando soldadura para evitar que el Fundido de la soldadura de BLOBS de conseguir en sus ojos. No coma la soldadura, incluso si es sin plomo.
Todas estas partes están en la lista de materiales de McMaster o si no se han descrito en el paso 3.
Piezas necesarias:
- 24V 250W Jasontrollers, QTY 2
- K2B12V7EB de energía K2 12.6, 6.6Ah módulos de batería de ion de litio, QTY 2
- 6-posición, espacio terminal de 3/8" bloque con #6 tornillos
- 12" las correas de nylon de gancho y lazo, QTY 4
- Sostenedor del fusible AGU en línea, estilo de audio, con 30A o mayor fusible AGU
- Placa inferior
- #10-32 x 1/2" botón tornillos de cabeza
- tuercas #10-32
Herramientas necesarias:
- llave hexagonal de 1/8" para tornillos de #10
- Cortadores de Ras
- #9 broca para la perforación de separación #10

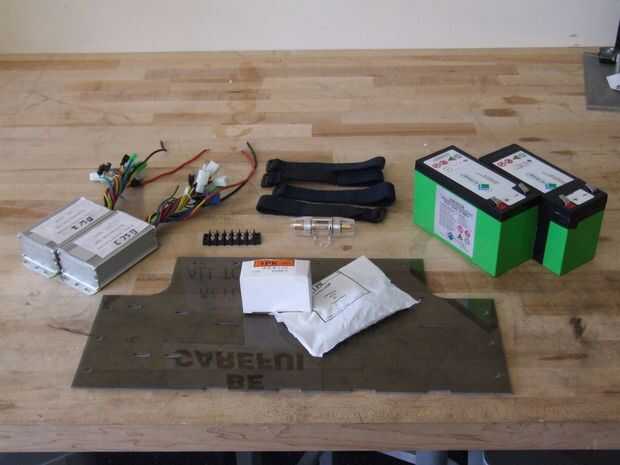

Paso 35.1: Recoger las piezas
Es un nuevo comienzo!
El Jasontrollers que utiliza provienen de "stock"... Yo ya los tenia. Por esta razón tienen algunos cables previamente anexados. Ustedes probablemente tienen el mismo tipo de conchas de conector de plástico como el resto de los cables pequeños que viene de él.
Decidí obtener una caja de tornillos de #10-32 con el resto de la McMasterables. #10 es el 'tamaño estándar' para el resto de los tornillos de montaje ya que adapta a la mayoría de los agujeros de montaje, pero puede utilizar cualquier cosa que está ahí.
Asegúrese de que la placa inferior es en la orientación que se muestra. Extremo estrecho con los cortes hacia arriba y el poco cortes desde el borde inferior está sesgado hacia la derecha.

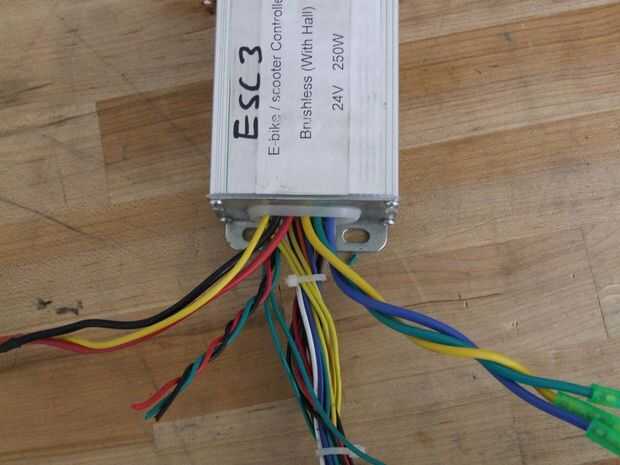

Paso 35.2: Identificar los cables que necesita en la Jasontroller
Estas cosas vienen con un completo lío de cables porque se diseñan para ser swap-ins para una bicicleta eléctrica comercial. Hay un montón de cosas al azar bici eléctrica como control de crucero y cuernos y "test motor" y todo eso, que no le importa. Hay 3 cables racimos que son fundamentales:
- Entradas de alimentación. El grueso cable negro es tierra. El rojo es entrada de corriente y el cable amarillo es potencia de la lógica de controlador. Poder de lógica debe estar ligada a rojo, por lo que si se soldar cosas, éstos van a la ensambladura del mismo eventualmente.
- Válvula reguladora de entrada. El cable rojo delgado, negro y verde en el extremo de un conector de 3 pines plano
- Cables de salida del motor. Estos son los cables amarillos, azul y verdes grandes con cosas del enchufe de plátano en el extremo.

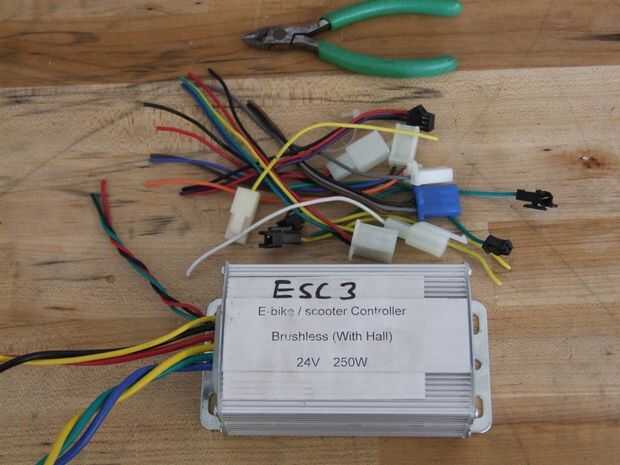

Paso 35,3: Quite los cables innecesarios
Darle un corte de pelo muy cuidadosamente con pequeñas fresas al ras. Trence los 3 paquetes importantes para que usted no corta accidentalmente uno de ellos! Si lo haces, puede que necesite abrir el controlador y resoldarlo...

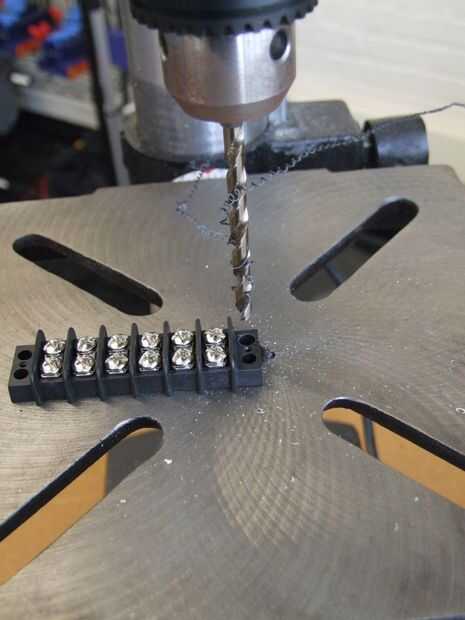

Paso 35.4: Taladre los orificios del bloque de terminales, si es necesario
Algunos de estos bloques de terminales están diseñados para tornillos #10, pero otros no. Tengo uno que no es, por lo que he elegido a perforar los agujeros usando una broca #9 (0,1960").
Paso 35.5: Montar el bloque de terminales y portafusibles
La placa inferior tiene ranuras de un lado para acomodar diferentes tamaños de bloques de terminales y portafusibles. Utilice los tornillos de #10 y tuercas para fijar estos dos componentes.

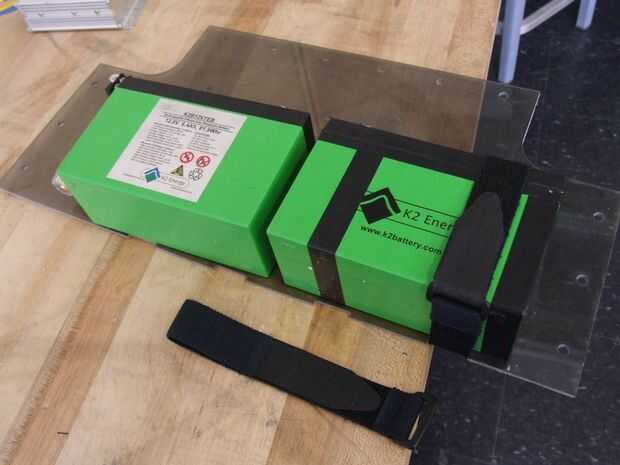

Paso 35,6: Preparar el área de montaje de la batería
El pequeño 8 ranuras en la placa inferior son para roscar las correas cincha de Velcro a través de. La correa debe empezar debajo de la placa, luego el extremo de Velcro debe surgir a través de las ranuras cerradas en el centro.
Es un poco más fácil si usted alimenta las 4 correas a través de la primera. Les hice una a la vez, así que tuve que mantener los bancos la placa.

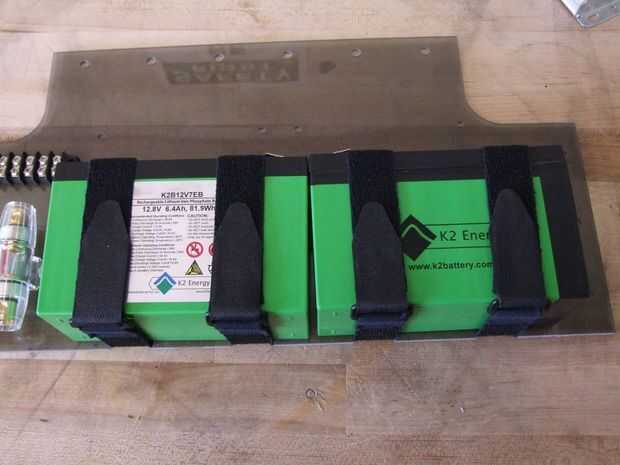

Paso 35,7: Final montaje de baterías
Enfrentan a los terminales de la batería hacia la parte posterior (el extremo más estrecho con los recortes) y con ellos orientados cerca unos de otros, luego cierre las correas de la cincha sobre ellos. Usted encontrará que las tiras de Velcro deben estirar mucho para conseguir alrededor de la batería. Esto es a propósito, ya que de hecho se estiran mucho.
Asegúrese de que las baterías están aproximadamente en línea. El Velcro les permitirá cambiar de puesto alrededor de algunos después del montaje - esto está bien.

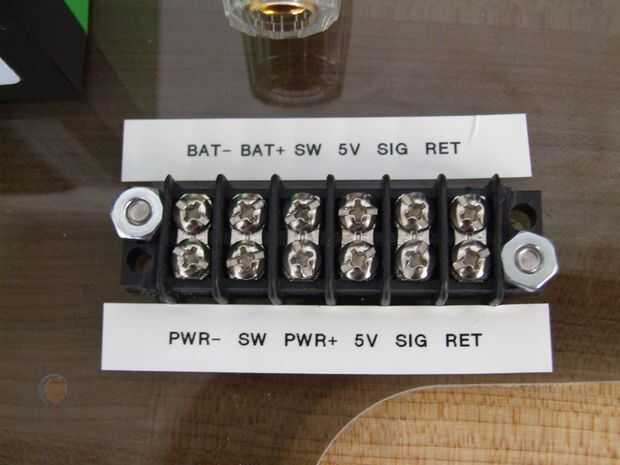

Paso 35,8: Etiqueta bloque de terminales
Todo el cableado se desprenderá de este bloque de terminales. Para asegurarse de que accidentalmente no alambre 5 voltios y 24 voltios, etiqueta del bloque terminal. Colocó en una Convención de nomenclatura que se muestra en Figura 35.8. He utilizado un rotulador, pero hacer bien sólo dibujos este poco de cinta. Sólo asegúrese de que tener todas las conexiones en los lugares apropiados.
Paso 35.9: Estudiar el diagrama de cableado
La razón para dar nombre a su bloque de terminales se encuentra en Figura 35.9. Este es el esquema principal para Chibikart. No aparece la mayoría de los conectadores (conexiones removibles están implícitos), pero es una representación de alto nivel bloque de lo que construirá en los próximos pasos.
Si el cuadro de Instructasize es difícil de leer, el diagrama de tamaño completo está
.
