Paso 36: Paso 36: fabricar cableado del lado de la batería
Esto es una asunción crítica que tengo que hacer para este Instructable, pero usted debe saber como soldar los cables. Grandes conductores. Muy bien, porque los cables grandes se llevan corrientes de 30 amperios. Hay muchas lecciones de "Cómo soldar", pero si no estás cómodo con poner dos cables calibre 12 junto con la soldadura de inmediato, entonces tal vez Chibikart debería ser una compilación reservado para otro día.

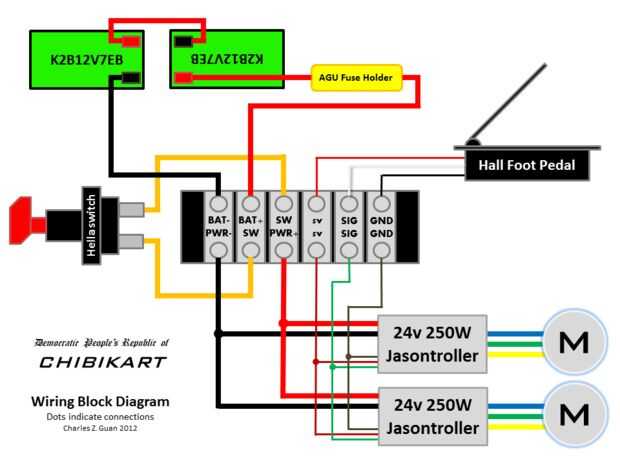

Consulte, nuevamente, el esquema en Figura 36.12 (
). Vamos a hacer el cableado conectado al BAT + y BAT - ahora.
Piezas necesarias:
- calibre 12 "Fideos" de alambre de silicona aislado, rojo y negro
- Totalmente aislado 1/4" hembra de desconexión rápida de la encrespadura terminales para cable de 10-12g, cantidad 2
- W.S. Deans Ultra (o compatible) hembra, cantidad: 1
- 6mm calor tubo retráctil, unos 2"
Herramientas necesarias:
- Soldador, 40W o por encima de la soldadura con la electrónica
- Crimpadora terminal aislado
- llave hexagonal 3mm
- Pistola de calor
Paso 36.1: Reúna sus herramientas

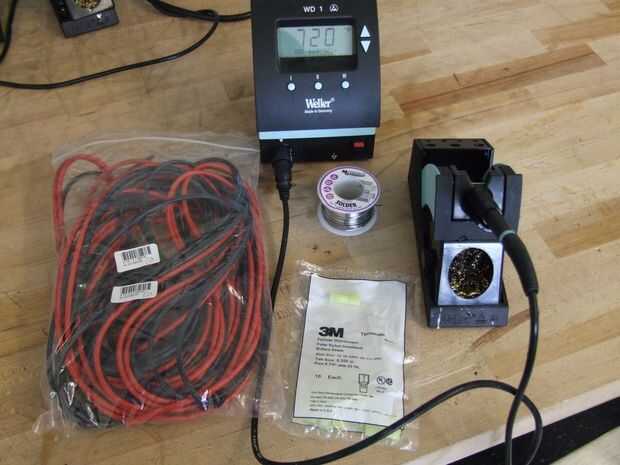

Se muestra en la imagen es un bastante típico soldador agradable, Weller WD-1, pero puede hacerlo a un regular "hierro mudo" de capacidad de 40W o más.
Sustitutos aceptables para el alambre de calibre 12 fideos incluyen cable de conexión automotriz calibre 12 ("zip cordón") y marcado de cable de altavoz de calibre 12 (no la materia simple, claro - usted debe poder decir polaridad cable aparte a simple vista). Sustitutos inaceptables incluyen casa o cualquier alambre sólido o trenzado grueso! Hacer no uso cable de casa - es demasiado frágil para soportar constantes vibraciones e impactos, porque casas generalmente no se mueven rápidamente.
Estilo de los terminales aislados son de la 1/4"QD", también llamado "Faston" o "Rápido-conecta". Porque la bateria tiene fichas macho, éstos deben ser extremos femeninos. He incluido algunas bolsas de cada tipo que necesitamos utilizar en el BOM de McMaster, pero este tipo se encuentran también en las ferreterías o en Home Depot.
Las juntas de soldadura, vamos a hacer son bastante grandes, así que Mantén tu estación de soldadura de temperatura controlada en 800F (420C) o su plug-in hierro cola para arriba y listo.

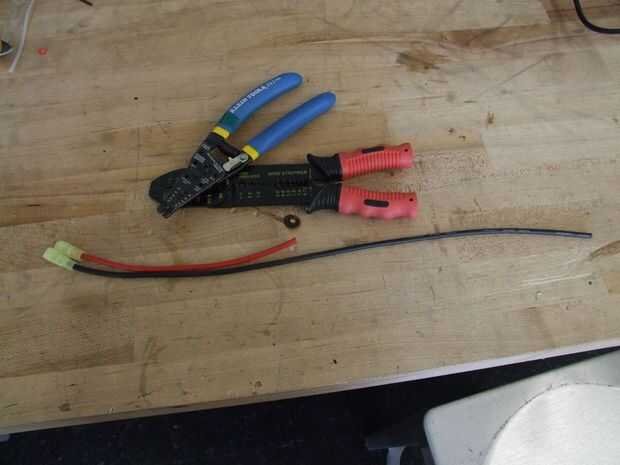

Paso 36.2: Cortar un 8" rojo y negro de 18" longitud de alambre 12Ga y doblar un 1/4" QD hembra en un extremo
Hay muchas maneras diferentes personas moverse por tener un arrugador, pero me parece que tener un arrugador es la mejor manera.
Plegadores de cortador diagonal regular no sostienen bien a todos, sobre todo en alambre trenzado fino tallarines. Para terminales grandes, usé puré en un tornillo de banco.
Paso 36.3: Tira de aprox. 3/8" de alambre rojo y pinza en el soporte de fusible
Sacar la "tapa" del sostenedor del fusible y el cable a través del hilo de rosca. Asegúrese de que usted utilice el extremo más cercano a las terminales de la batería.

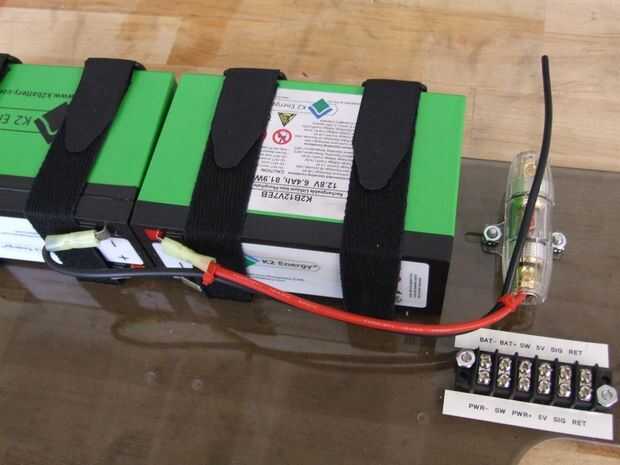

Paso 36.4: Conecte el cable rojo a la terminal de la batería del lado derecho +. Adjuntamos también el negro Conecte el terminal - de la batería de la izquierda.
Es bueno organizar el cable como que avanza - estoy usando algunos mini abrazaderas de plástico para mantener juntos los cables de la BAT.

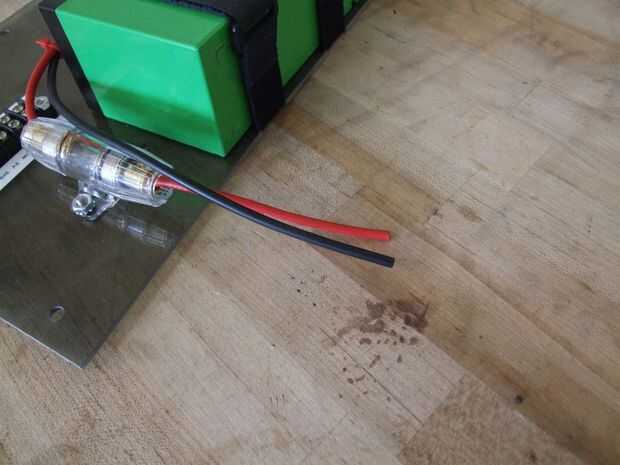

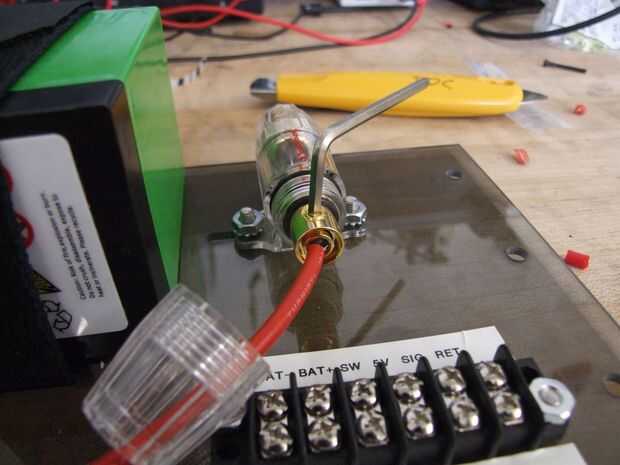

Paso 36.5: Corte una longitud de 4" de cable rojo y pinza en el otro lado del portafusible
Recorte los cables rojo y negro a la misma longitud cuando termines - cortar sólo uno más.
Paso 36.6: Preparar un conector Deans hembra
Deslizar dos 6mm calor reducir a trozos (1/2" de largo está muy bien) en los cables rojos y negros y mantenerlos alejados de los extremos. Luego Pele y estañar los extremos de los cables de 1/4" de largo.
Epicly lata estos - van más allá de simplemente fluye a través de los filamentos, pero en realidad hacer un blob. La manera de soldar decanos bien es blob.
Paso 37.7: Lata las lengüetas de conector Deans

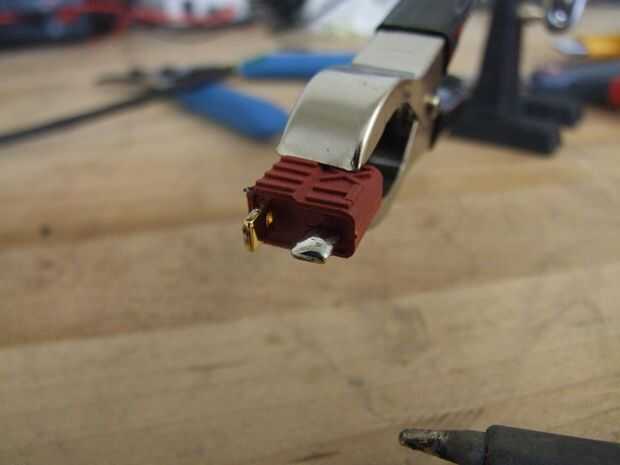

Dejar caer alguna soldadura en las pestañas - hacer una pequeña cúpula convexa de soldadura. El objetivo del siguiente paso será...
Paso 37.8 37.9: se funden las gotas previamente estañadas
Utilice cables y manos suspender los decanos terminal.
El terminal positivo de un conector de Decanos es la pestaña vertical si el conector es acostado sobre una superficie. Generalmente Conecte el cable al dentro de la pestaña, pero estos cables son grandes, así que hacerlo en el interior corre el riesgo de un cortocircuito a través de las pestañas, así que lo fuera.

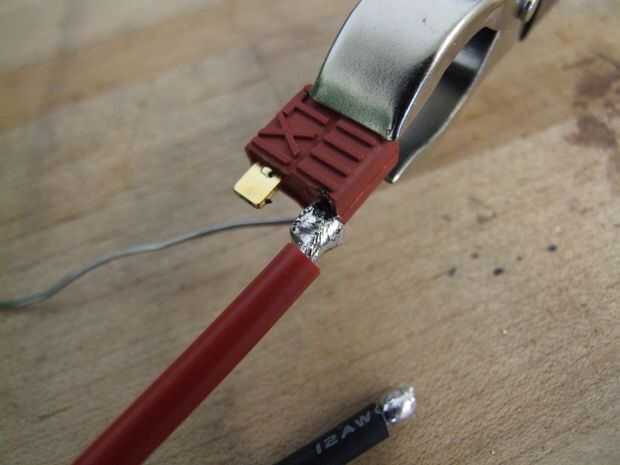

El hierro para la conducción de calor de la lata, pero una pequeña soldadura extra en (hacer estas conexiones bloques sólidas sólo implica mucha fuerza bruta calor dumping). La mejor manera de conseguir una buena articulación es pone la punta plana a través de la ficha de Decanos y su cable, los blobs se funden juntos ojala al instante.
La plancha puede necesitar 4-5 segundos para derretir las gotas si no es lo suficientemente alto vataje. No sostenga la articulación fundidas más de 4 segundos, corre el riesgo de fundir la carcasa si lo haces del conector.
Paso 37.10: Acabado ambas articulaciones
Normalmente se suelda el cable negativo a la parte superior de la pestaña horizontal. Las fichas están claramente sesgadas hacia un borde cuando se miran terminan en, por lo que es bastante fácil de decir.
Esperar a que las articulaciones se enfríe, y...
Paso 37.11: Slip el calor encogimiento sobre dos articulaciones y reducirlos

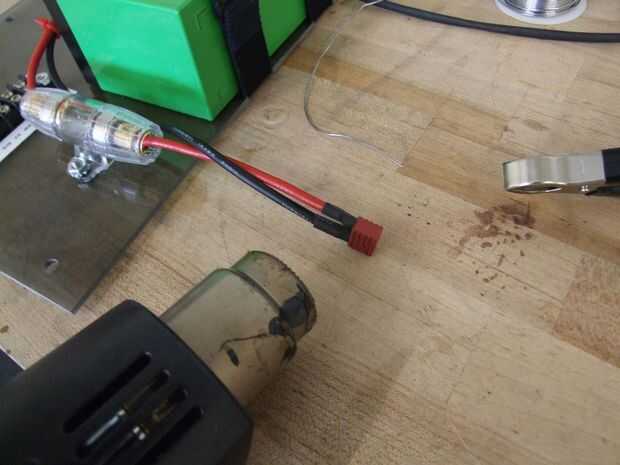

Empuje el encogimiento del calor a la cara del conector y reducir esa porción primero. Use una pistola de calor a temperatura moderada (400 a 500F) - demasiado caliente puede daño calor retráctil, así como dañar la carcasa del conector. Esto debe tomar menos de 3 segundos.
Desviación aceptable: realmente puede usar cualquier polarizado (polarizado!!) conector nominal de 30 amps siente - Anderson Powerpoles y XT60s son típicas otras opciones para estos pequeños vehículos. No utilice conectores Tamiya (r/c coche) - no se llevan nada cerca de las corrientes que necesitamos. El resto de este Instructable le siga usando conectores Deans - pero si tienes tu propia mente en sustituir a voluntad!
