Paso 37: Paso 37: fabricar cableado del interruptor del poder
Piezas necesarias:
- calibre 12 alambre de fideos o similares
- cable de calibre 5/16 poste terminal de anillo para 10-12
- cable de calibre #6 terminal de horquilla perno para 10-12
Herramientas necesarias:
- Arrugador del alambre
- Destornillador Phillips #2 para el bloque de terminales
Paso 37.1: Reunir las partes
Estos dos conectores son tipo de especiales, por lo que no puede encontrar a cualquier lugar (pero están en la lista de materiales de McMaster!). Una es un anillo de gran tamaño terminal para conectar cable de calibre 10-12 a los terminales del interruptor de energía grande. Normalmente encontrará estos para 8 o 4 cable de calibre.
El otro es una "espada" terminal diseñada específicamente para caber cómodamente en bloques de terminal. Terminales de horquilla regular para este cable de tamaño son generalmente demasiado anchos para 3/8" compacto bloque de terminales que especifiqué. Usted puede optar por la arena o moler abajo de una pala normal 10-12ga terminal si es necesario.
Cortar dos tramos de alambre, cada uno de aproximadamente 18" de largo. Decidí usar una longitud al azar del alambre de cobre trenzado 12ga en lugar de más el hilo de "Fideos" agradable - y porque era específicamente un color diferente para identificar el cable del interruptor. Esto es, sobra decirlo, no es necesario.
Paso 37.2: Prensar los terminales de anillo a un extremo de cada cable y los terminales de la espada al otro.

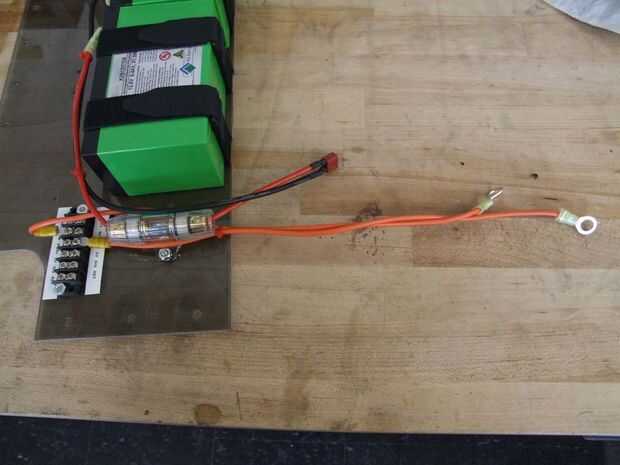

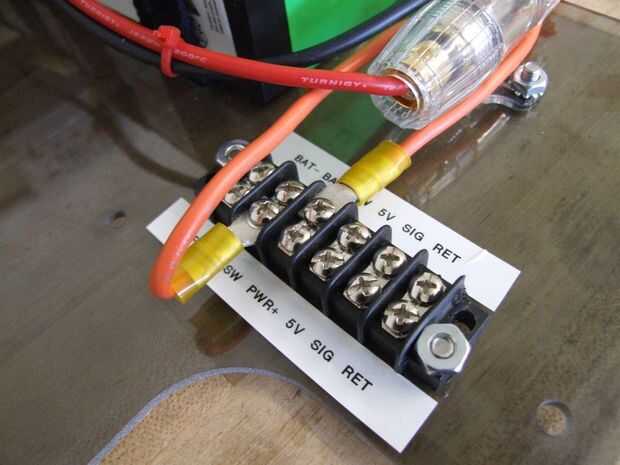

Paso 37.3: Organizar los cables como se muestra en la figura 37.2, a las terminales etiquetadas "SW".
Usted necesitará doblar sobre un alambre que cruza sobre el bloque de terminales. Los anillos en el otro extremo quedará aproximadamente 1,5 a 2" separado.
