Paso 38: Paso 38: fabricar cables de alimentación del vehículo
Piezas necesarias:
- calibre de 12 hilos de tallarines
- Conector macho de Decanos, cantidad: 1
- Aproximadamente 1" de calor retráctil
- terminales de horquilla #6 de 10-12 calibrador de alambre, QTY 2
- 1/4" QD hembra totalmente aislado terminales, QTY 2
Herramientas necesarias:
- Arrugador del alambre
- Destornillador Phillips #2

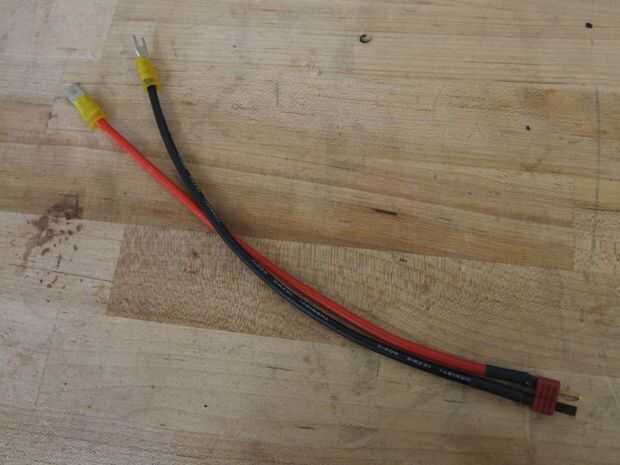

Paso 38,1: Fabricar un arnés de aprox. 9 pulgadas con conector deans macho en un extremo y dos terminales en la otra la espada.
El hombre decanos funciona igual que la mujer - la ficha vertical cuando el cuerpo del conector es acostado sobre la mesa es positiva. Aislar dos empalmes de la soldadura con encogimiento del calor (deslizarse sobre antes de soldar, mantenerlo bien lejos, luego deslice sobre la articulación una vez fría).

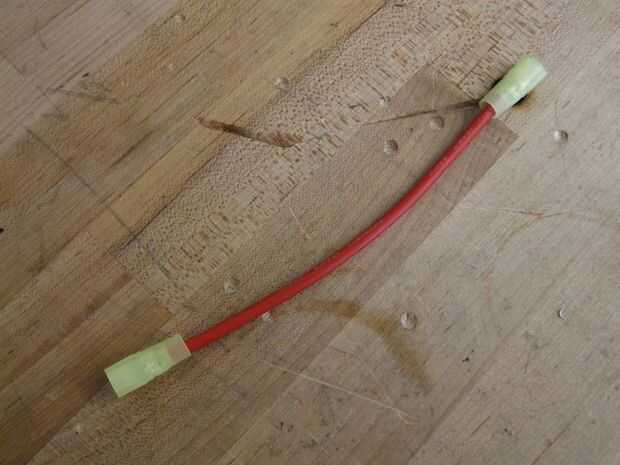

Paso 38.2: Fabricar un cable de aprox. 6 pulgadas que se termina con 1/4" QD conectores hembra en ambos extremos
Este es el "puente" entre las dos pilas que les pone en la serie.

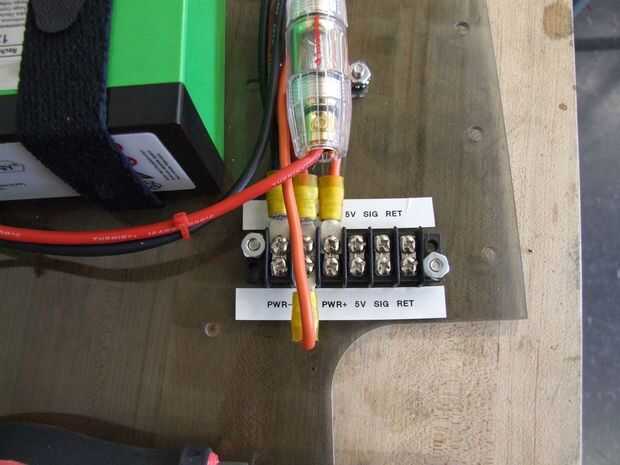

Paso 38.3: Coloque la espada roja terminal BAT + y la espada negra terminal a la BAT-
El nuevo cable al lado del resto y mantener conservado con ataduras de cremallera.

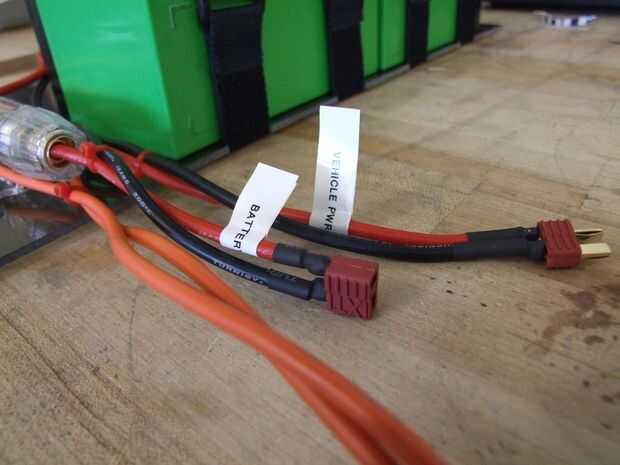

Paso 38.4: Etiquetar los lados del vehículo y la batería de esta conexión
Este vínculo de Decanos frágil es lo que se utiliza como un puerto de carga. El lado femenino va directamente a la batería a través de un fusible, es el único portal de energía a la batería, así que si algo terrible sucediera se fundirá el fusible. Debe etiquetar claramente qué lado es energía del vehículo y que es la batería. Utilicé un fabricante de etiqueta otra vez, pero algunas etiquetas de cinta robusta también serán suficiente.
Como puede haber adivinado, el futuro cargador tendrá un lado macho que enchufe de Decanos.

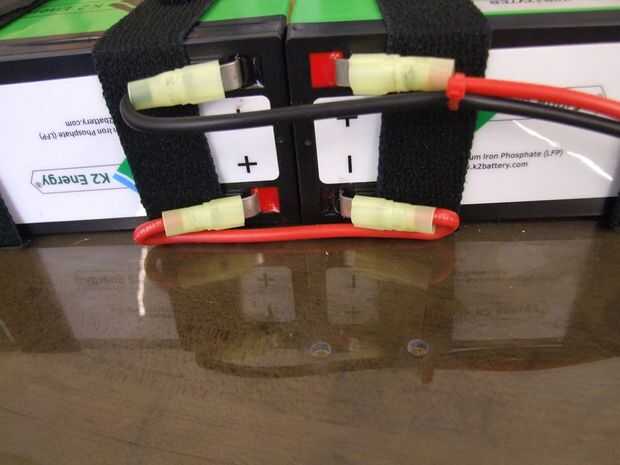

Paso 38.5: Instale el alambre del puente a la batería
Tome el cable corto de 6" y los extremos alrededor de la curva. Deslice los terminales en los restantes + y - los terminales de las dos baterías.
Cuidado! Conector de la batería ahora se energiza con 24 voltios. No se ser enchufar esto hasta el final, así que mantenga cosas metal de apuñalar lo Siempre todo lo que puede la fuente de energía debe finalizar con un conector hembra de lado porque los conductores están empotrados.
Cinta del resto de las secciones terminales expuestos de la batería con alguna cinta aislante para mayor seguridad.
