Paso 3: Reúna sus piezas - 2D cortar archivos, listas de materiales.

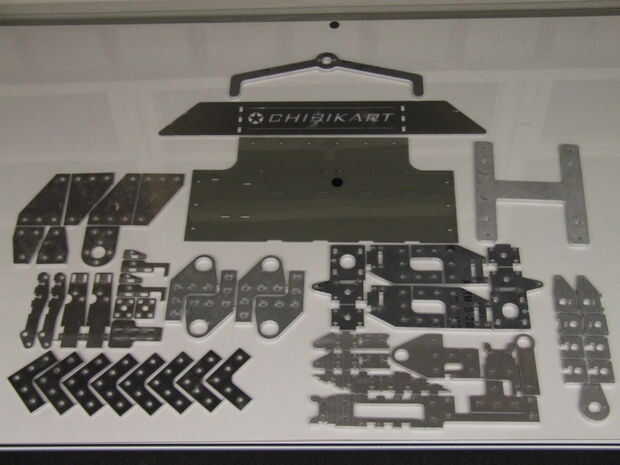

El más importante y primero en la lista, ya que proporcionan con la placa metálica diseñada apropiadamente las piezas juntos que ajuste en una Chibikart! Hay 3 archivos que he incluido en la parte inferior en una carpeta comprimida:
- Panel de aluminio 6061 de 0.250"
- Panel de aluminio 6061 de 0.125"
- 0.125" PETG / panel de policarbonato
Subir los archivos y obtener cotizaciones (Asegúrese de seleccionar el material correcto), luego añadir a la cesta. Debe llegar a ser unos $400 (a partir de mayo de 2012) - $140 para el 1/8" aluminio, $260 para el 1/4" de aluminio y $20 para la placa PETG. Si quieres gastar un poco más de $80 usted puede conseguir el panel de plástico elaborado con policarbonato en su lugar - es más resistente a los choques.
También se puede hacer de madera. Si lo hace, te recomiendo un producto de fibra de madera de grano no como MDF o aglomerado, que son menos propensos a astillarse y grieta en la superficie.
MCMASTER-CARR
McMaster-Carr es una de las casas de suministro industrial más grande del mundo, y lo mejor de ellos es que tratan directamente con usted. Su sitio ha sido aclamado como un gran ejemplo de la navegación enlace rico en el pasado (cuando fue una pared literal del texto) y la nueva interfaz para encontrar la parte común con un montón de variaciones (por ejemplo nueces) es aún mejor.
Hay muchas cosas para conseguir de McMaster, que he colocado la LDM como archivo de texto. Ahora, no hay una manera fácil de simplemente arrastrar y soltar eso en un orden, por lo que tendrá que hacer algunos trabajo de copiar y pegar.
HOBBYKING
HobbyKing es el proveedor premier de Asia oriental de origen piezas de R/C modelo estos días. Tienen muchas líneas de motores, baterías, conectores, cables y accesorios. Se necesita de ellos es los motores impulsores y algunos productos de cableado. También hay una extensa lista de materiales de Hobbyking, por lo que también he incluido un archivo de texto.
CENTRO DE SUPERÁVIT
Si necesita piezas para su tractor o semi, excedente de centro es el lugar para ir. Son piezas de un excedente y proveedor de equipo - como tal, si alguna vez necesita cosas como grandes motores DC/AC, piñones gigante, motores enteros, etc. deben en la parte superior de la lista.
He comprado la pieza central de Chibikart - Troy-Bilt cortacéspedes asiento, del excedente de centro. Es parte número 1-3289.
También compré los piñones del motor y una pequeña cantidad de cadena #25. Los piñones de motor son Nº 1-2742-12-A QTY 2, y la cadena #25 1-1163-25 cantidad: 1. Usted también necesitará al menos dos #25 principal enlaces: 1-1087-25.
SCOOTERS DE CNC
Junto con muchos otros nombre similar vespa piezas proveedores tales como Piezas de la vespa de Monster y el acertadamente llamado Piezas eléctricas de la vespa, Scooters de TNC es un proveedor de partes de sombra pequeño vehículo de importación-grado. Se pueden construir más de un vehículo con los vendedores. Sin embargo, la CNC es la fuente menos costosa de un parte pequeña muy raro: el pedal del acelerador. -Necesitamos su número de parte 101124 THR.
eBay - BOBZHANGXU y sus controladores de magia e-bike
Comprar 2 de estos controladores de 250W 24v y no preguntas.
Como usted probablemente puede ver ahora, no hay uno distribuidor mágico para todas las partes de vehículo pequeño. Esto puede ser mi referencia para el mercado de la esquina, pero antes de que puedo conseguir todo mi stock de, usted tendrá que darse una vuelta. Controladores de Chibikart se apodan "Jasontrollers" - más o menos porque no tienen ningún nombre oficial, ni un vendedor oficial.
Este tio agradable y muy servicial (no es broma - que he hecho negocios con él fuera de eBay varias veces) con sede en Guangdong, China y es el único proveedor de un pequeño vehículo optimizado sensorless brushless motor controlador que no chupar. Esperamos que habrá cosas mejores bajando la tubería aquí en el MIT que públicamente se publicará pronto, pero por el momento, jason Bob es todo lo que tenemos.
¿Por qué sensores? Si usted lee a través de la Scooteructable podría notar wail en coche sin sensor varias veces. Decidí que, tener que mover tú mismo posiblemente durante el arranque es aceptable comparado con instruir a la gente sobre cómo montar correctamente, ajuste de temporización y enlazar un conjunto de sensores de efecto Hall rotor hobby motores. Esto es algo que personalmente he mandado a otras personas cómo hacerlo, y es un proceso muy doloroso.
AMAZON
¿Desde cuándo Amazon hizo un surtidor industrial? (Respuesta: desde Amazon la fuente !)
Interruptor de encendido
Bien, nos va ser que necesitan algunos al azar otras piezas, como el interruptor principal. El interruptor es un interruptor de corte "Hella" estilo batería para automóviles.
Estos vienen en 2 sabores: Real (marca Hella), que cuenta con contactos de plata, conductores de cobre puros y pesado ABS y nailon y Shady (imitaciones de un más viejo diseño de Hella), que utiliza materia prima latón (cobre si eres afortunado!) todo y es de... No sé qué, pero huele raro. Puede encontrar otras variantes de la imitación mediante la búsqueda de "Interruptor de la batería" o "Interruptor maestro".
La decisión es suya - la placa de montaje para el interruptor de alimentación contiene ambos patrones de agujero. Necesita 1.
Sostenedor del fusible
Cubierta eléctrica de Chibikart está diseñado para utilizar "AGU" en línea estilo portafusible. Esto está comúnmente disponible en car audio tiendas electrónica tiendas y. Un ejemplo es aquí.
Baterías
La batería para Chibikart es dosmódulos de K2B12V7EV 12v 7Ah plomo recambio. Son las baterías de iones de litio escondido en una caja con un controlador que les permite fingir son las baterías de plomo. Ingenioso, ¿EH? Para obtener más información sobre estas, hice un desmontaje completo de la batería especial , que es por eso que elegí al final - en mi sitio.
Cuento: la respuesta a "¿por qué no simplemente usas las baterías de polímero de litio de Hobbyking?" es no.
Rodamientos de
Cuatro FR8ZZ tipo brida radial rodamientos se utilizan para manejo de Chibikart. Mi frente de rodamiento chino favorito, VXB (porque todos los fabricantes de rodamientos fiar tienen nombres de 3 letra cool como NSK, SKF, NTN...) vende como p/n KIT7578. Sin embargo, las mismas mercancías también se venden en Amazon, así que usted puede preferir solo consolidar un orden.
Por otra parte, sólo busca "FR8ZZ" en eBay trae toneladas de resultados, muchos de los cuales son más baratos por unidad y ofrecen el envío gratis. Ordenar por distancia primero para evitar los que son directamente de China porque llevan eones a la nave. Mi vendedor de eBay favoritos personales para rodamientos de origen indeterminado es USABearingsAndBelts con UltimateIndustrialSolutions un cierre en segundo lugar, aunque no tienen el tipo de FR8ZZ.
BATTERYSPACE
BatterySpace es una de esas cosas hizo posibles sólo a través de Internet. Son esencialmente una compañía delantera para proveedores chinos de la batería. Esto es totalmente no malo - de hecho, me encantan. Batteryspace, seleccione un cargador de 24v para baterías de litio hierro fosfato. Este modelo (CH L2596N) cargará los ladrillos arriba del K2 en una hora de plana.
Encontrará downmarket cargadores de 1.5-2.0 amp 24v motos en Amazonas para $20-30 si usted está inclinado a esperar más, pero creo que el gasto extra $30 para tener 66% menos tiempo de inactividad es que vale la pena.
Por cierto, BatterySpace también tiene su propia línea de ladrillos de recambio de SLA misteriosos. No he tocado en persona, nunca, ni detenidamente dentro de uno, y sus tasas de descarga parecen terriblemente bajos, así que me quedaría lejos de ellos por ahora.
TU TIENDA DE BICICLETAS LOCAL

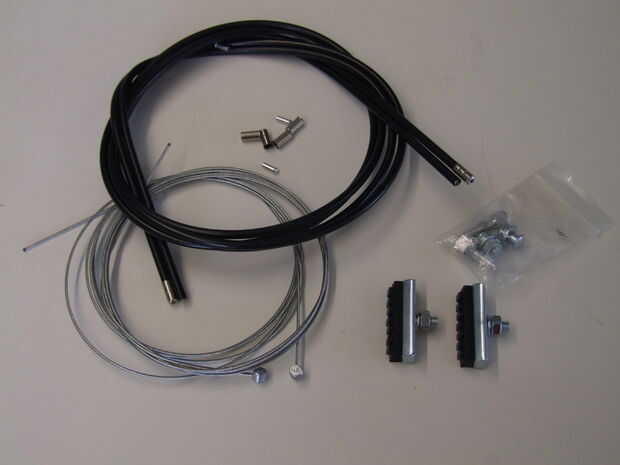

Muchas partes de freno de bicicleta de Cambridge, la tienda de bicicletas en la calle de nuestro edificio, de origen y eran inmensamente útiles para ayudarme a resolver jerga bicicleta así podía dirigir todos los demás correctamente. Necesita varias piezas de freno de bicicleta genérico:
- Tensor y 6mm freno cable anclaje perno de 6mm. Éstos se encuentran comúnmente en carretera bicicleta los frenos de pinza. Ejemplo tensor y pernos de anclaje (impresión hacia fuera y mostrarles fotos si tienes que!). O simplemente comprarlo en Amazon.
- cables de freno de 2 x 4 pies y mangas. Por lo menos un extremo debe tener una boquilla de 7 mm moldeada (la cosa redonda)
- 2 x pastillas de freno de bicicleta de carretera. Conseguir el más pequeño, más rectangular que puede, y debe tener un tallo de 6mm.
