Paso 39: Paso 39: montar y conectar controladores de Motor
Piezas necesarias:
- 24V 250w Jasontrollers
- #10-32 x 1/2" tornillos, con tuercas hexagonales
- calibre de 16 hilos de tallarines
- #6 de pala, terminales para cable 10-12ga
- tubería del encogimiento del calor de 3mm y 6mm
- calibre 20-24 cable de conexión en 3 colores
Herramientas necesarias:
- Soldador, 40W o mayor
- Pistola de calor
- Arrugador del alambre
Paso 39.1: Instale los controladores de motor con tornillos #10-32

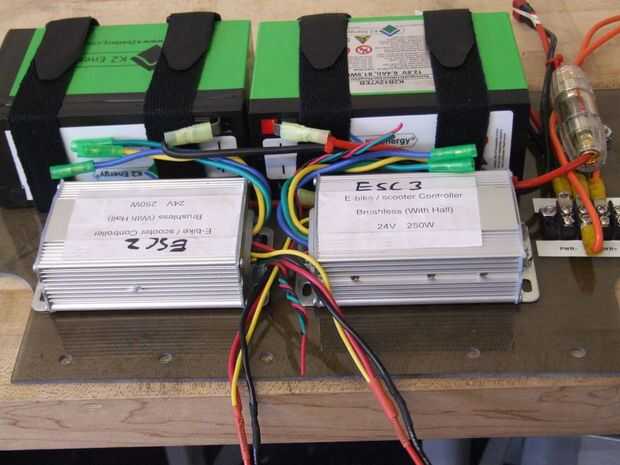

La fila de 4 agujeros justo al lado de las pilas son para el Jasontrollers. Montan usando los orificios en sus bases de montaje. Montar con los extremos de cable frente a unos de otros (todos los cables salen del centro).
Paso 39.2: Hacer alargadores de alimentación para el Jasontrollers

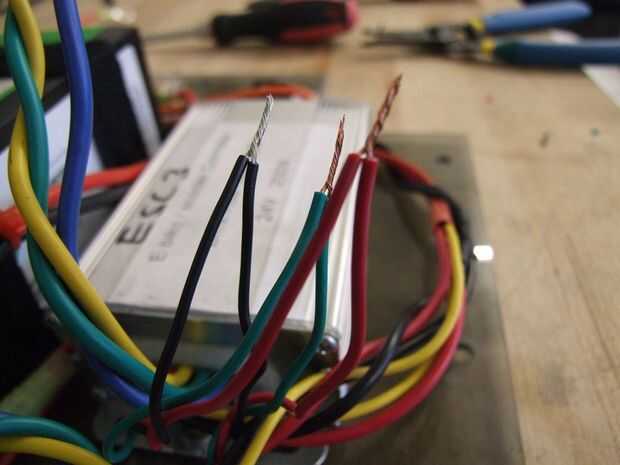

Con un cable de calibre 16, extender (rojo + amarillo) y negro los cables cada uno de aproximadamente 6 pulgadas. El cable rojo y amarillo cada uno debe conectarse juntos!
Al final de las extensiones de 6", puede combinar los cables de calibre 16 y cosas en el terminal de una presión de calibre 12. Tira un poco más que de costumbre - tal vez 1/2" o algo así y tuerza los dos alambres juntos antes de insertar en el terminal.
De lo contrario, podría dar cada hilo su propio terminal, pero esto es más difícil de encajar en el bloque de terminales. La manga de la encrespadura de 12 calibre también será suelta en un cable de 16 calibre, por lo que es más arriesgado. Puedes decidir comprar terminales de 14-16 (azul manga) en su lugar.

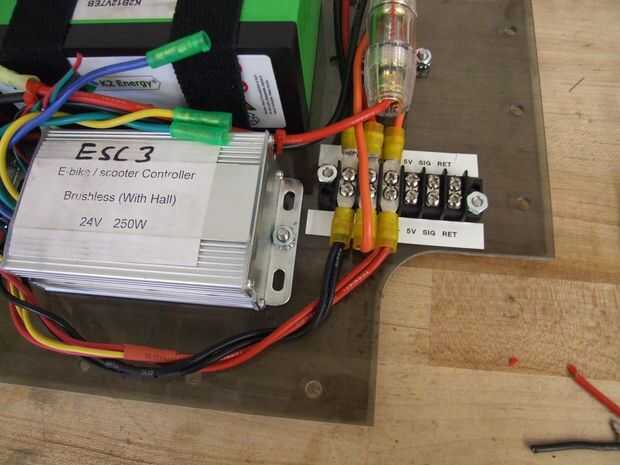

Paso 39.3: Conecte estos cables a PWR + y PWR - en el bloque terminal.
Me torcí los dos cables juntos para más que nada de pulcritud. Torcer los alambres puede evitar interferencias EM (y evitar su emisión), pero los giros muy escasos utilizados no contribuyen mucho a eso. Este es el lado de alimentación de DC de todos modos!

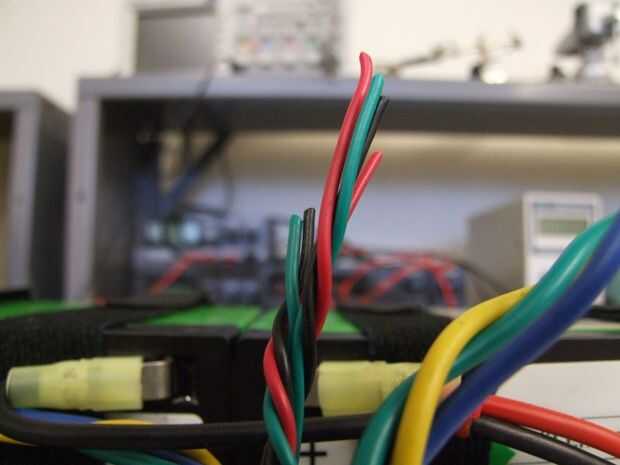

Paso 39,4 y 39,5: Twist unen cables de la señal roja, verde y negra de cada controlador.
Ambos controladores estará recibiendo la misma señal, así que Trence las señales.
Paso 39,6: Hacer 6 a 8 pulgadas extensores de cable de señal de cable de conexión
Ahora usted tendrá que romper algún cable de conexión trenzado. Esto puede ser robaban desde cualquier lugar - cerca de 6 a 8 pulgadas de alambre #20-24 hará el trabajo. Intente que sea 3 colores para cada una de las conexiones del 3 acelerador tiene su propio. De lo contrario, asegúrese de etiquetar los cables en ambos extremos.
Tuerza los alambres a lo largo de la longitud de la sección de pelado para hacer más fácil soldar.
Si tienes calor pequeño (3mm) tubo del encogimiento, utilizarlo en estas articulaciones. De lo contrario, utilice cinta aislante.

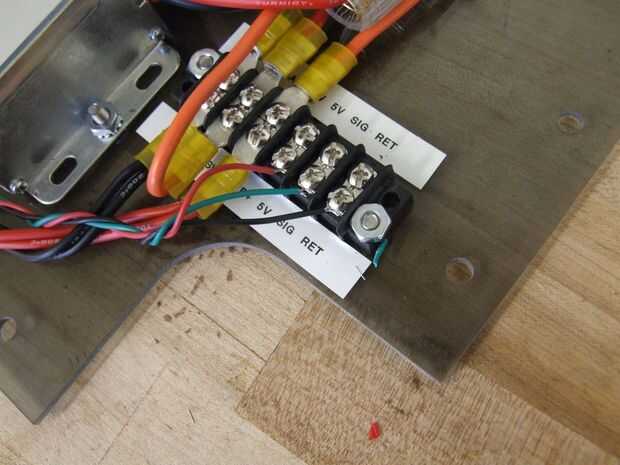

Paso 39,7: Conectar los cables de señal extendida del acelerador al bloque de terminales
Rojo para 5v, verde a SIG y negro a GND. O reemplazar con su elección de colores.
Estos cables son lo suficientemente pequeños como para que jamming bajo las cabezas de los tornillos es suficiente. Si quieres más robustez, 22 ¢-26Ga terminales de los cables están incluidos en la lista de materiales, por lo que los puede utilizar en su lugar. Fui por delante y desnudo-cable.
Paso 39.8: Inspeccione su trabajo

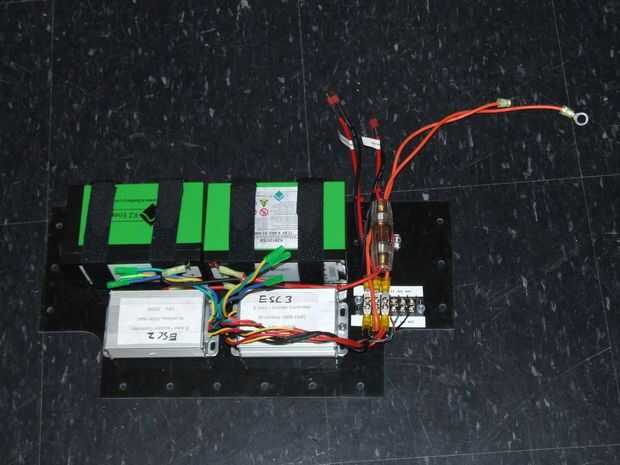

Figura 39.8 muestra el estado de la "cubierta electrónica" como terminado. Asegúrese de que los cables estén bien asegurados con abrazaderas de plástico. Este conjunto caerá en el marco de una sola pieza!
