Paso 4: Paso de la primera Asamblea: dirección montajes vertical y placas de esquina frontal
Cada paso tendrá una sección de piezas necesarias indicando qué pedazos de los paneles, piezas sueltas y hardware son necesarias. También habrá una sección herramientas necesarias . A continuación, me podría indicar que si hay alguna Desviación aceptable como sustituto de piezas o herramientas y técnicas - estos son conocidos por ser compatible con el diseño.
Primero, crearemos tantos subconjuntos independientes y módulos del vehículo como sea posible - incluyendo cosas como soportes del motor, ruedas, soportes de eje, etc.. Luego éstos se combinarán con material del marco cortado y todo el vehículo montado en una sola toma, culminando en una prueba de bastidor rodante que significa terminación mecánica. Finalmente, electrónica de control se instalará y el vehículo será ruedas-probado, entonces suelo probado!
Paso 4: Montaje de las placas de esquina delantera y dirección soportes verticales
Piezas necesarias:
- Los cuatro delanteros placas de esquina desde el panel de 0,25"
- Cuatro rodamientos de FR8ZZ
Herramientas necesarias:
- Una prensa de tornillo o eje del Banco
- Un archivo o una lijadora
En este paso, apretamos los cojinetes de pivote central dirección en las placas de esquina frontal. Presionar en los rodamientos es una operación que depende de fuerza constante, no impulso - martilleo rodamientos está prohibido porque puede dañar las bolas de tierra de la precisión y las razas, por lo que debe usarse una prensa de tornillo o eje del Banco.

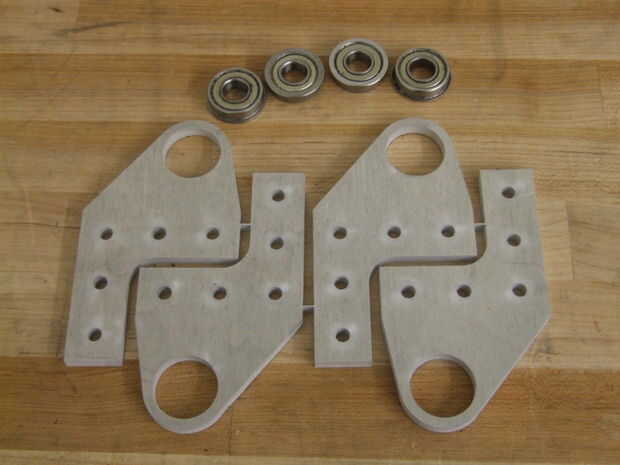

Paso 4.1: Se reúnen las partes
Presión de las cuatro placas de esquina frontal desde el panel de 0,25" y dividir en piezas individuales - todo se mantiene unida por poco las pestañas para facilitar el mecanizado, pero éstos tendrán en el camino el diseño final (como un peligro serio filo!).

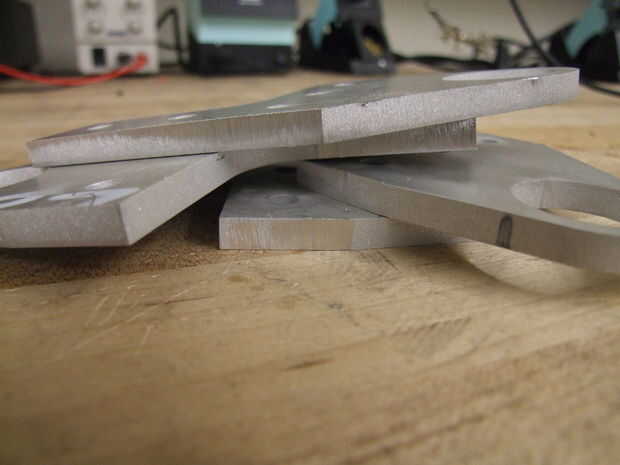

Paso 4.2: Limpiar los bordes de las placas
Usando un archivo o una lijadora, retire los restos de las pestañas poco todas las placas.

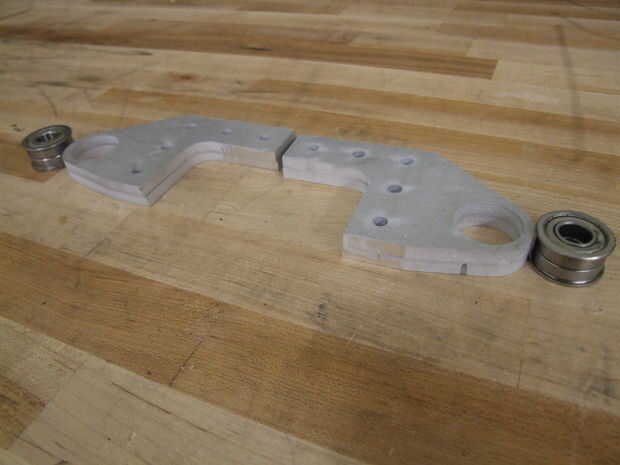

Paso 4.3: orientar adecuadamente los cojinetes y placas
Usted tendrá que crear pares de imagen de espejo de las placas. Organizar las placas de esquina y rodamientos como se muestra en la imagen - sus bridas deben mirar hacia afuera. Cada cojinete va con una placa. Esto debe hacerse correctamente, o usted podría terminar con placas múltiples del mismo tipo, que sería... incómoda.
Paso 4.4: Pulsar en los rodamientos
Utilizando una prensa de tornillo o eje del Banco, aplique presión como cerca el centroide del cojinete como sea posible - incluso la presión es esencial para la instalación directamente. Empuje el rodamiento de la manera en y asegúrese de que la brida se basa en la superficie de la placa.
Según el estado de ánimo del chorro de agua que hicieron su panel, usted puede encontrar que el rodamiento ya es un poco flojo! No se preocupe; está bien si no presiona en los cojinetes. Habrá un tornillo que mantiene todo junto al final. Si quieres asegurar temporalmente el cojinete, una tira de cinta o brecha el agujero con un compuesto de retención.
Si, sin embargo, el cojinete está demasiado apretado - más presión de la palma es necesaria para empujar el rodamiento en, No proceder. Usted necesitará utilizar una lima redonda alrededor del perímetro del alesaje a abrirse un poco. Los agujeros han sido tamaño tales que están en el lado seguro, suelto, pero si se intenta presionar en un cojinete demasiado apretado, degenerará al caso un poco menos útil de un trozo sólido de metal.
Paso 4.5: Verificar la planitud de cojinete
Fijamos en el lado de la placa. ¿Te suuuuuuuuuuuure el cojinete esté asentado son planos? Si no es así, el pivote de dirección no instalará en el futuro medidas. Uso de tornillo o prensa fuerza parcial en el lado alta si es necesario para el asiento del rodamiento.

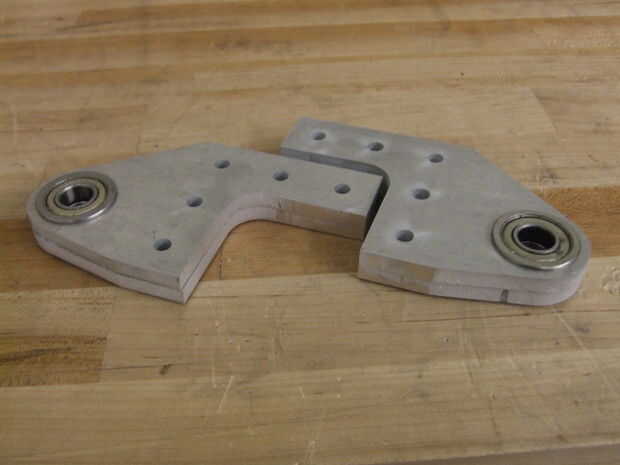

Paso 4.6: Conjunto completo
Compruebe que tiene dos pares de espejo de placas con una brida del rodamiento en las caras exteriores (superiores y más inferiores). Establecer estas a un lado por ahora.
