Paso 6: Paso 6: construir los módulos de soporte Motor trasero
Piezas necesarias:
- El panel de 1/4" nuevo extremo piezas
- #4-40 x 1/2" largo tornillos de cabeza hueca
- tuercas hexagonales o cuadrado máquina #4-40
- 3/8"- 16 x 3,5" Hex tornillos de cabeza, QTY 2
- 3/8" diámetro x 1/2 bujes SAE 863 bronce longitud, QTY 4
- hexagonal de 3/8"-16 tuercas con arandelas de seguridad
Herramientas necesarias:
- llave hexagonal de 3/32" para los tornillos 4-40
- Archivo de metal plana
- Mazo de goma u otro martillo suave
Desviación aceptable: #4-40 x 1/2" simple máquina tornillos de cabeza Phillips también funcionará. En ese caso, vuelva a colocar la llave hexagonal con tu conductor favorito de Phillips #1.

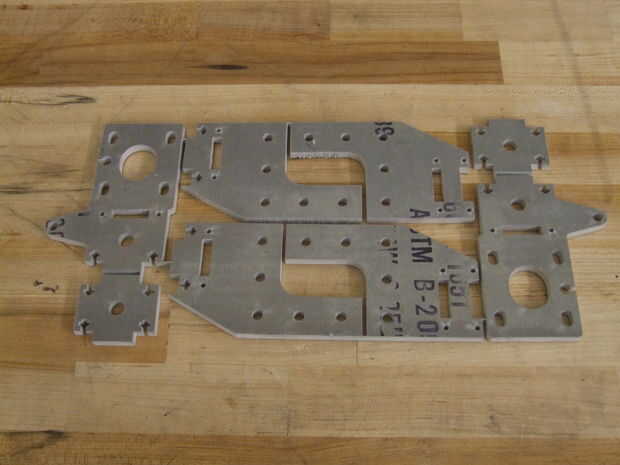

Paso 6.1: Obtener el panel de la RMMM, separaron las piezas y las fichas del archivo
Archivo o la arena de las lengüetas pequeñas que sujetan las piezas.
Este panel es el único ejemplo en la revisión actual del panel que tiene toda la parte de una Asamblea. Puedo volver a configurar los otros paneles para reflejar esto - es el sistema menos confuso.
Paso 6.2: Se reúnen Hardware

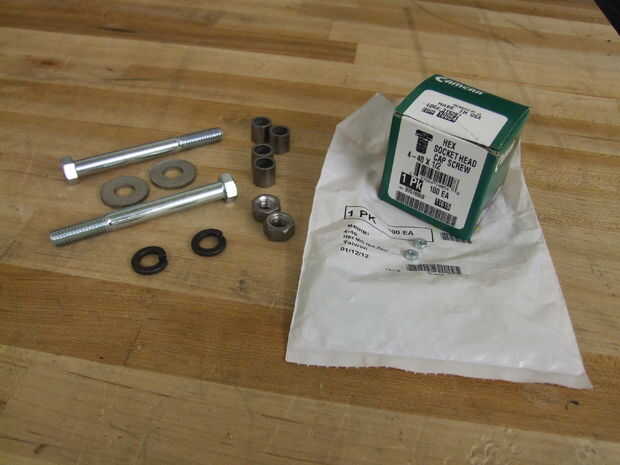

Usted necesitará el dos eje tornillos con tuercas y arandelas, tornillos 4-40 x 1/2", 4-40 tuercas hexagonales o cuadradas y los cuatro bujes de diámetro 3/8".
Desviaciones aceptables: Puede usar una tuerca como una tuerca inserto de nylon en lugar de una discreta tuerca y arandela de seguridad. Prefiero el estilo de la arandela de seguridad porque es más sensible a apretar, más fácil se puede sentir cuando la Asamblea está siendo tensada juntos. El 3/8" el buje es una pieza de McMaster y partes similares deben estar disponibles en una ferretería.
Paso 6.3: Instalar la placa de montaje del eje interior en la parte inferior la placa RMMM
Los dos rectángulos pequeños son las placas de montaje de eje interior, y la placa de ángulo recto con dos ranuras es la parte inferior de la placa de la RMMM.
Empuje o deslice la lengüeta de la placa de montaje de eje interno en la ranura interior en la parte inferior de la placa de la RMMM. Puede que necesite un mazo de goma para hacer esto, pero no debe tomar un esfuerzo importante. Si no se asienta con golpecitos suaves, será necesario que presente las ranuras un poco.
Paso 6.4: Archivo las ranuras rectangulares si es necesario
Estas placas waterjetted convencionales tienen un lado en dimensión y un lado "afilado". Si te fijas en el extremo de las placas en, puede parecer vagamente trapezoidales. El lado más gordo es lo que podría impedir que las fichas completamente en las ranuras de acoplamiento.
Utilizar un archivo de metal plano y archivo la parte grasa de la ranura ligeramente, pruebas de ajuste
Paso 6.5: Instale las tuercas en la placa de montaje del eje interno

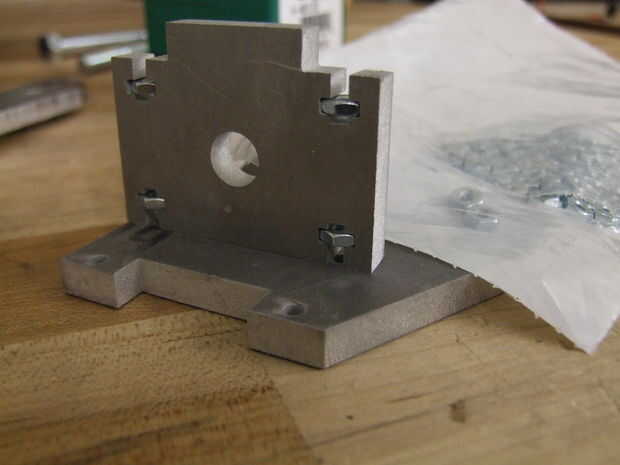

Deslice una tuerca 4-40 en cada una de las 4 ranuras en la placa de montaje del eje interior. Estas ranuras son oversize a propósito, así que simplemente caer detrás hacia fuera otra vez! Usted puede elegir poner una tira de cinta scotch o similar sobre las ranuras para evitar esto.
Paso 6.6: Instale la placa superior de la RMMM y la placa de montaje del motor externo

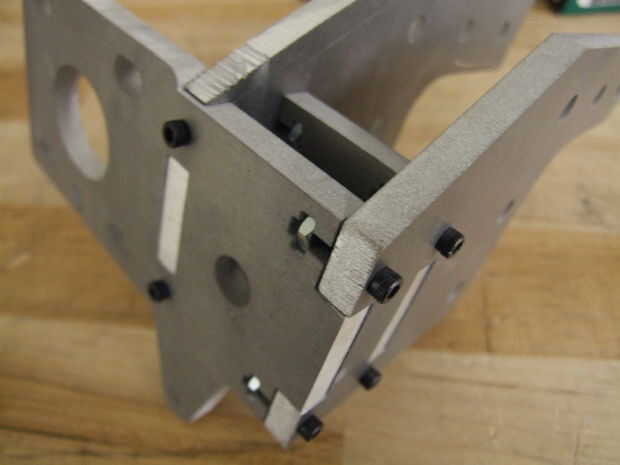

Deslice o mazo toque la placa superior de la RMMM en su lugar, luego deslice la placa de montaje del motor exterior del lado. Instale todos los tornillos y las tuercas hexagonales de 4-40.
Paso 6.7: Ras-apriete todo el hardware
A lo largo de los pasos, vamos a usar tornillos temporalmente apretados. Este estado temporal se llamará "prueba de color", y es el estado donde usted apriete el tornillo hasta el punto cuando las tierras de la cabeza sobre el material (inicio de fricción). La Asamblea es poco ajustable en esta condición, que será necesario para medidas de la futura Asamblea.
Paso 6.8: Deslice el perno de eje trasero a través de la 3/8" espaciamiento buje

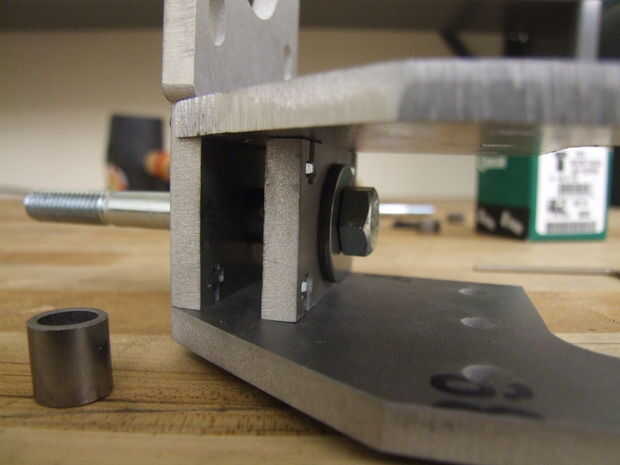

Instale a una arandela normal de 3/8" debajo de la cabeza del perno 3/8" - 16 x 3,5". Luego tomar el cerrojo y deslice a través de dos de los orificios de montaje de eje, traspasarlas a un 3/8" diámetro x 1/2" buje largo, desde el interior (lado de la abrazadera en L) de la Asamblea. La cabeza del perno y la arandela deben quedar al ras sobre la placa de montaje del eje interior.
Usted puede encontrar que el buje no se apenas resbale entre las placas. Puede ser un poco demasiado largo, por lo que puede limar un poco el final (o aflojar los tornillos de la placa de montaje del motor externo). Una pinza de punta ayuda a deslizar el buje en los estrechos límites entre las placas.

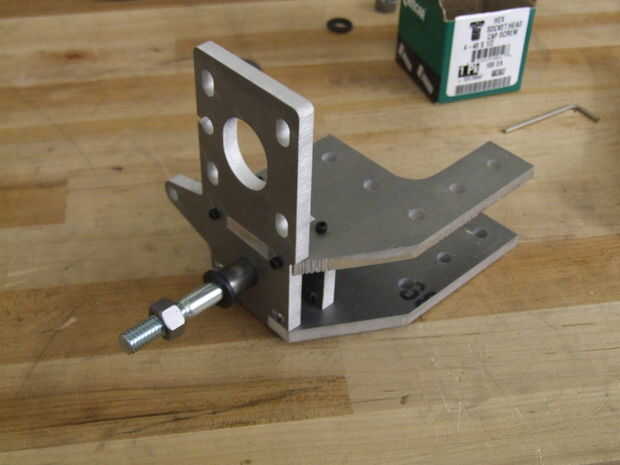

6.9 paso: instalar la tuerca y arandela de bloqueo y otro 3/8" espaciamiento buje en el exterior.
Este hardware eventualmente Asegure las ruedas traseras. Tomar un 3/8" buje y deslice primero, luego añadir la tuerca y la arandela de seguridad.
Paso 6.10: Hacer un montaje de espejo

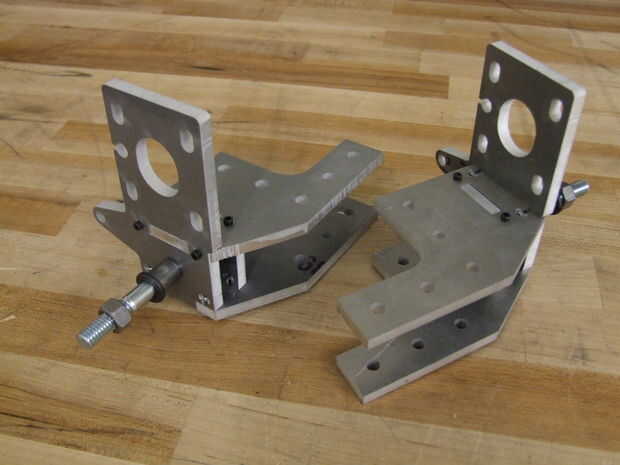

Con pasos 3.3 a 3.9, hacer una Asamblea de jugadores contrario. Usar la imagen como referencia.
Después de completar estas asambleas, poner a un lado. Volvemos a la pila de asambleas cuando el marco esté listo.
