Paso 8: Paso 8: montar la horquilla de dirección y brazo Pitman
Nos va abusar un tipo de collar de eje (metal dongle instalado en un eje para retener partes axialmente a lo largo de él) que tiene cara de montar los orificios y presionar en servicio como un centro. Esta es una de mis partes favoritas debido a la facilidad que usted puede hacer un centro de la abrazadera para algo, pero sólo vienen en tamaños de 3/4" y por encima! Algunos más pequeños como 3/8" sería útiles para robots, creo.
Piezas necesarias:
- Cara de montaje perno patrón eje collares, McMaster P/N 9677T1, QTY 2
- 1/4"- 20 X 1/2" cabeza del botón longitud casquillo tornillo de cabeza, QTY 4
- La horquilla de dirección
- Brazo Pitman del pasado intacto de 0,25" panel
Herramientas necesarias:
- llave hexagonal de 5/32
- Archivo plano o lijadora

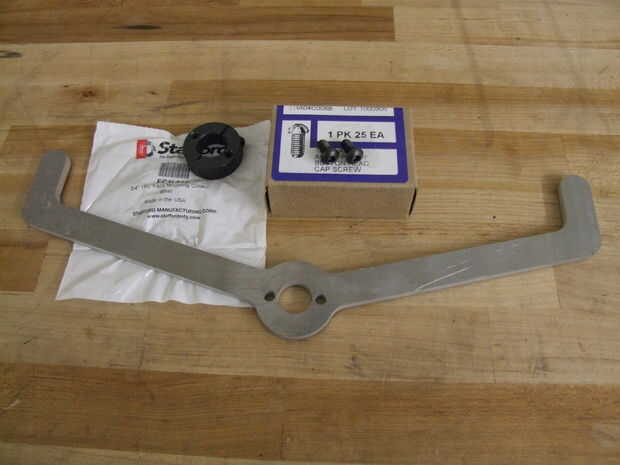

Paso 8.1 y 8.2: recoger las piezas y limpiar las pestañas
El yugo de dirección es la única pieza en el 0,25" conjunto que se parece vagamente de algo puede agarrar en.

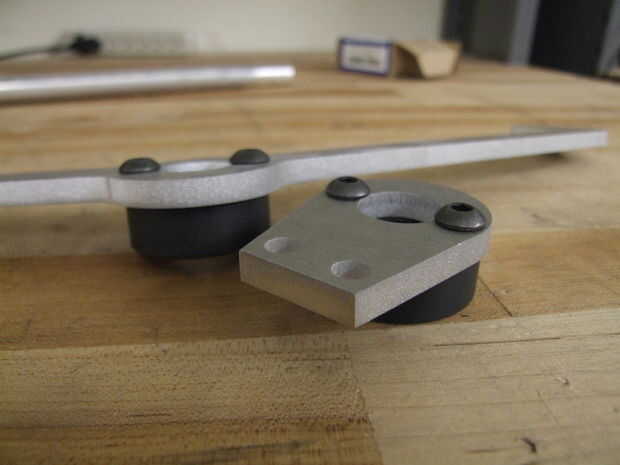

No tengo una imagen del brazo Pitman por sí mismo, así que 8.2 es una foto del siguiente paso! El brazo Pitman es una pequeña placa en forma de huevo con el mismo patrón de agujero de centro situado en el panel de columnas de dirección.
Me fui adelante y pedir algunos tornillos de cabeza botón bloqueo de McMaster - es su 92360A314 P/N de 1/2" longitud. Chibikart utiliza 3 longitudes diferentes y se encuentran en la lista de materiales. Yo aconsejaría solo comprar estos directamente ya que se necesita esencialmente todos ellos. Elegí la cabeza del botón para la mayoría de los tornillos Chibikart porque tanto buscar mejores y tienen una mayor área de contacto.
Desviación aceptable: Realmente cualquiera de los tornillos de cabeza botón pueden reemplazarse con zócalo normal o incluso hexagonal tornillos de cabeza a su discreción.

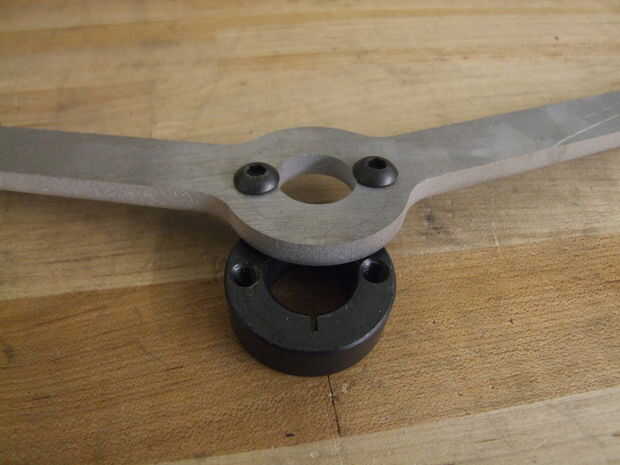

Paso 8.3, 8.4: Ras-apriete el eje de la collares a ambas partes
Los collares del eje tienen un lado que es "escariados" y un lado donde los hilos de rosca a partir de la cara. Oriente este lado hacia arriba y fije el yugo de la dirección y el brazo Pitman con tornillos de 1/4"- 20 x 1/2".

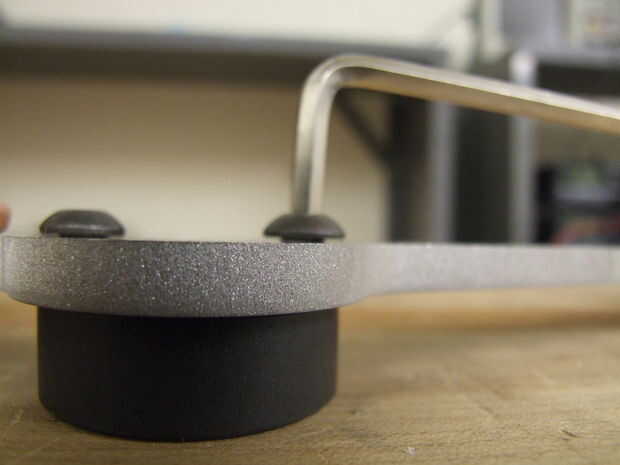

Paso 8.5: Verificar tornillo ajuste
Use un descarga-apretado para ahora, porque una vez que estos están instalados en el eje de la dirección, el tornillo de la abrazadera de ángulo recto tiene que ser capaz de doblar el collar eje todo un poco!
Una vez que el eje-collares-dado vuelta-hubs conectados a las piezas, estas retiradas.
