Paso 5: circuito

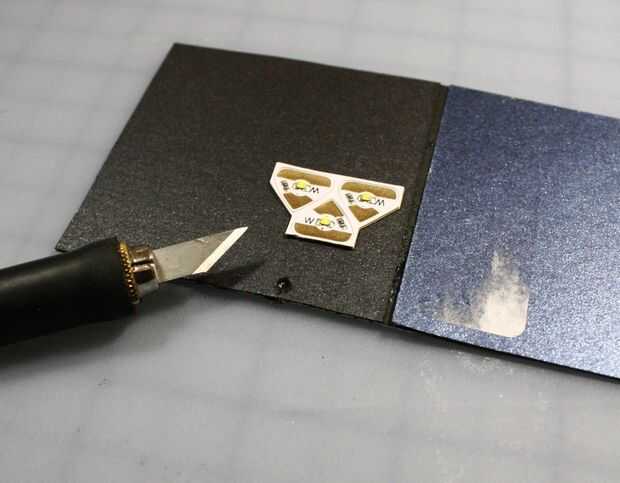

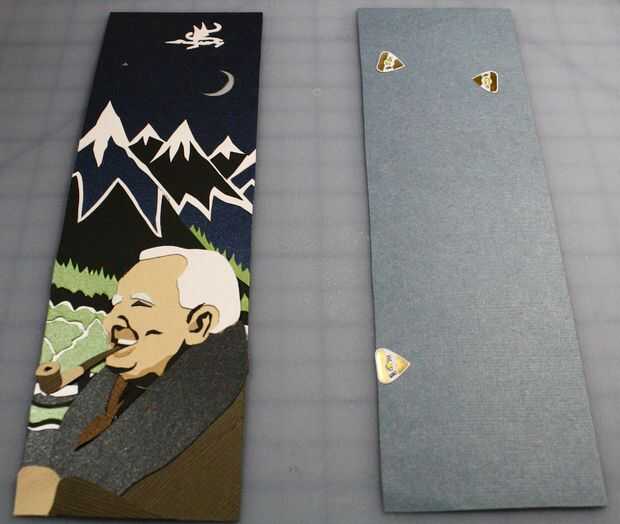

El circuito está montado en la pieza posterior del marcador, que (Verifique sus piezas) debe ser del mismo tamaño que la pieza frontal. La pegatina circuito LEDs deben ser en lugares muy específicos con el fin de coincidir con los agujeros, así que colocarlas lado pegajoso hacia arriba sobre los agujeros en el lado equivocado de la pieza frontal y colocar la espalda en la parte superior, presionando a los. El adhesivo de la etiqueta engomada Chibitronics es indulgente, por lo que se puede ajustar.
(Mi favorito habría prestado bien a una etiqueta de efecto, pero ya había soldado todo antes de pensar en eso y no rasgarla aparte).

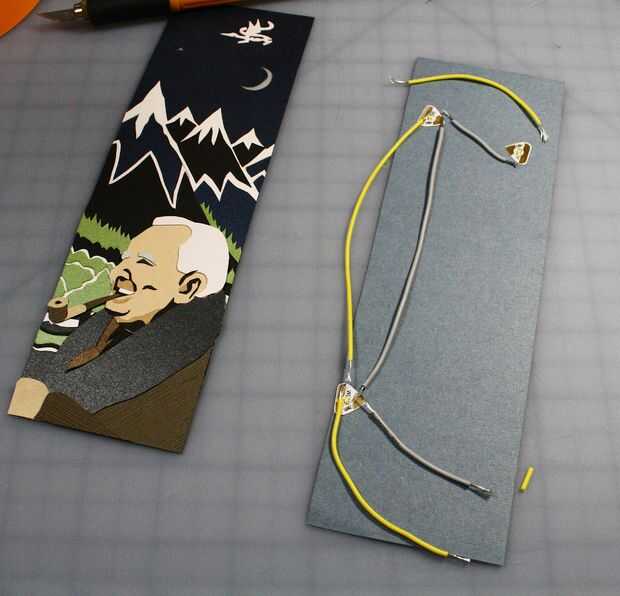

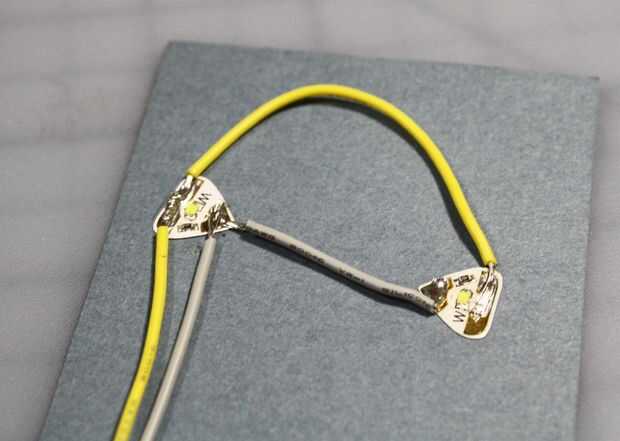

De corte y desforre pedazos de cable para adaptarse a su circuito. Puse los LEDs en paralelo; Usted puede probar diferentes diseños. Utilizando cinta de cobre para probar el circuito antes de soldar es una buena idea.

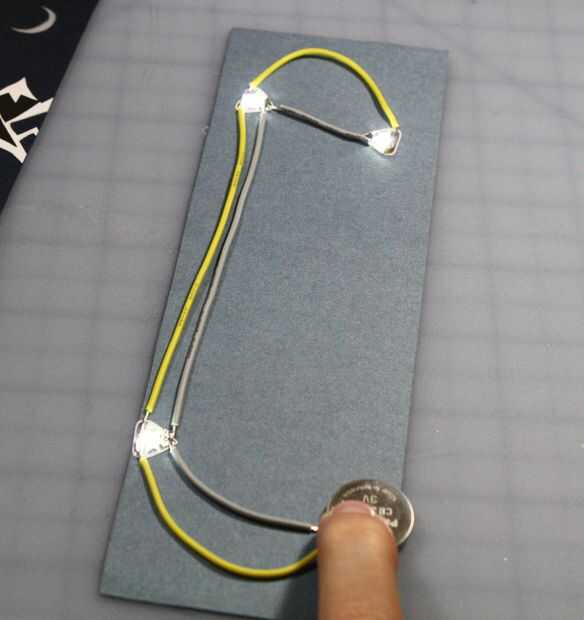

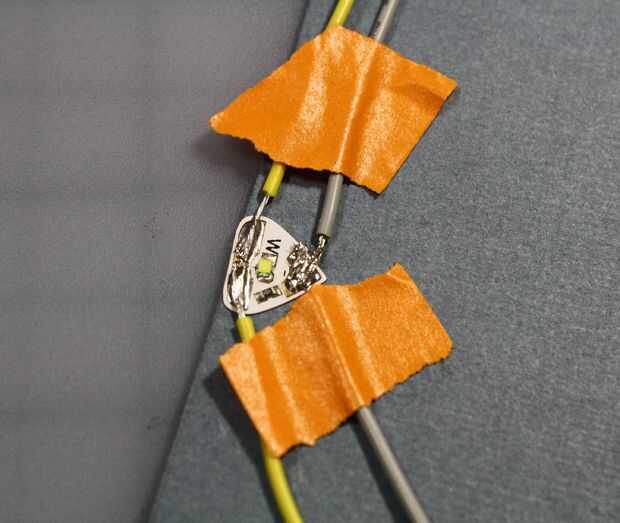

Soldar un circuito sobre el papel era uno nuevo para mí, pero no es demasiado dura, si es un poco diferente. Herramientas de tercera mano no son útiles aquí a menos que quite la etiqueta para lo de la soldadura. Terminé de grabar los cables en el papel justo al lado de la etiqueta engomada del LED, que mantiene en su lugar lo suficientemente bien como para obtener la soldadura realizada. Sólo asegúrese de no quemar el papel. Saque una batería y prueba como va.

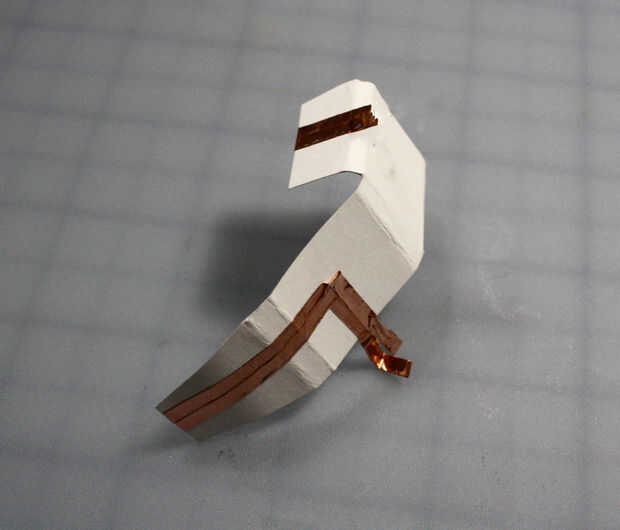

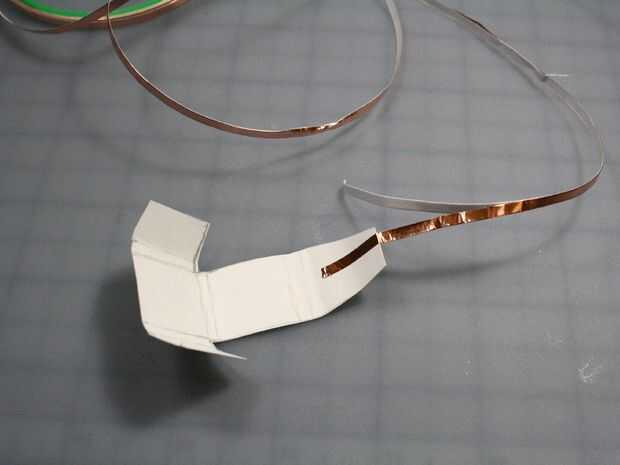

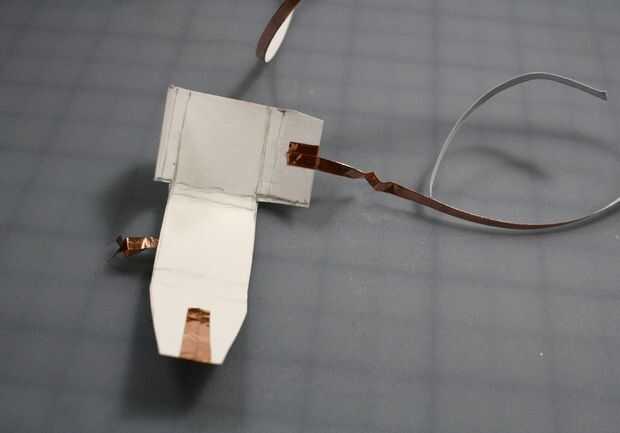

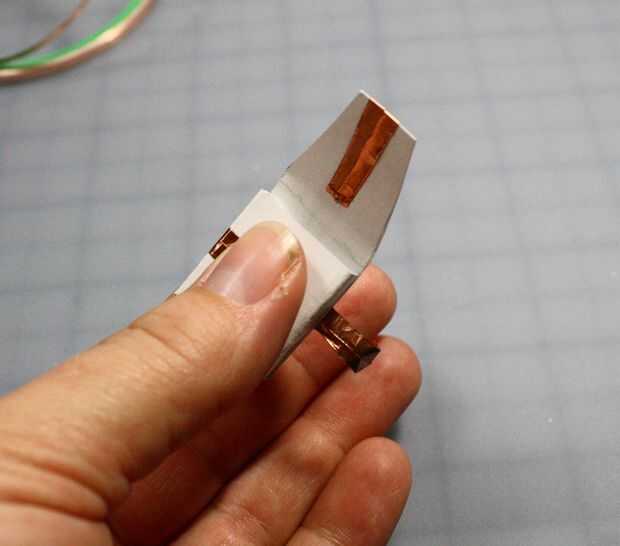

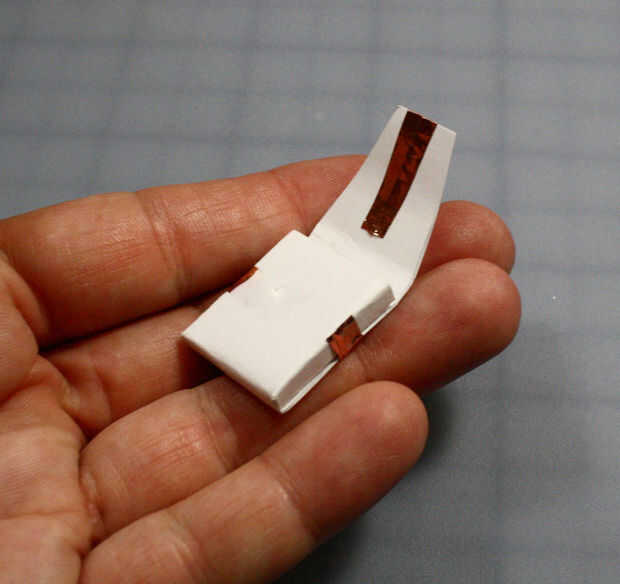

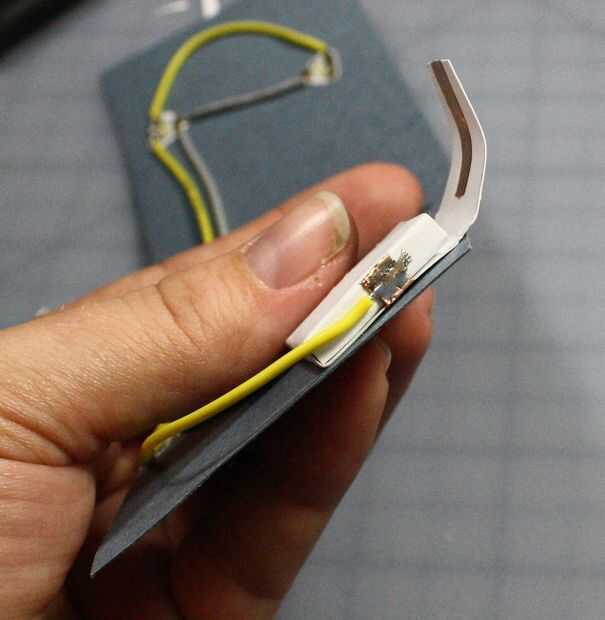

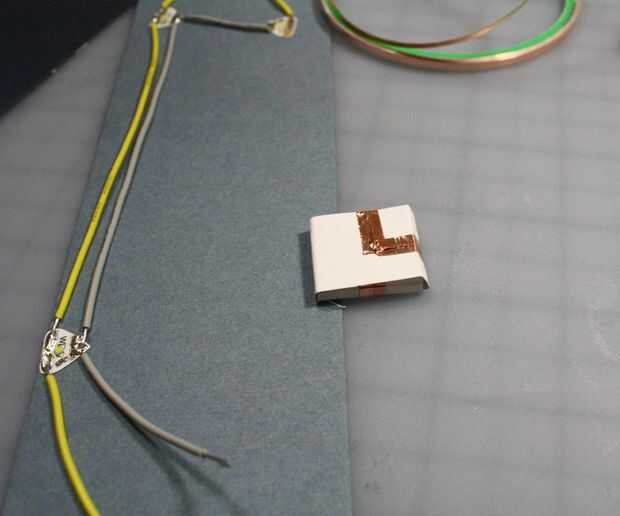

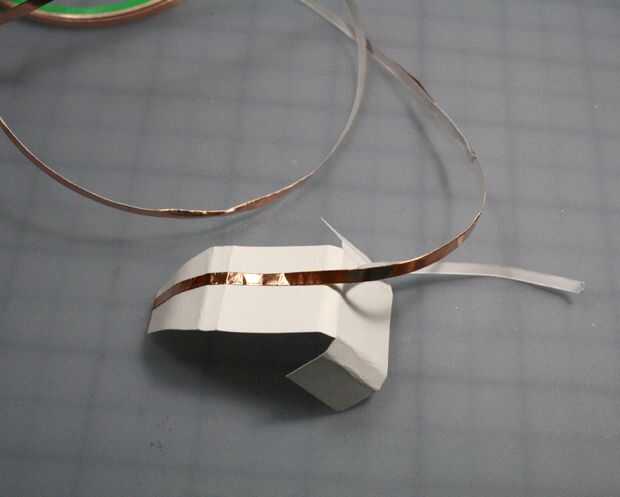

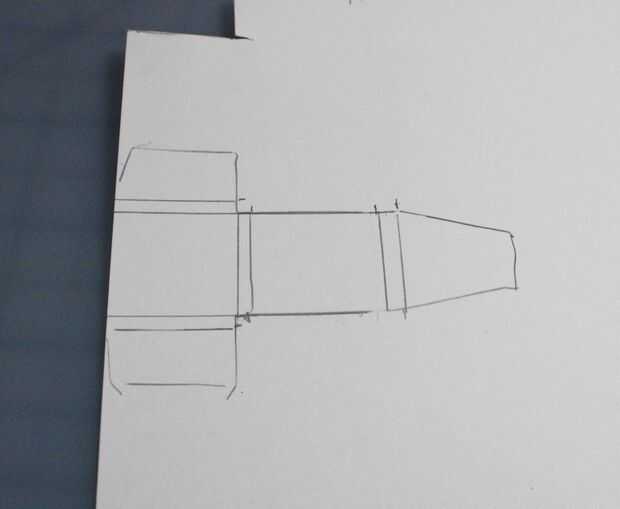

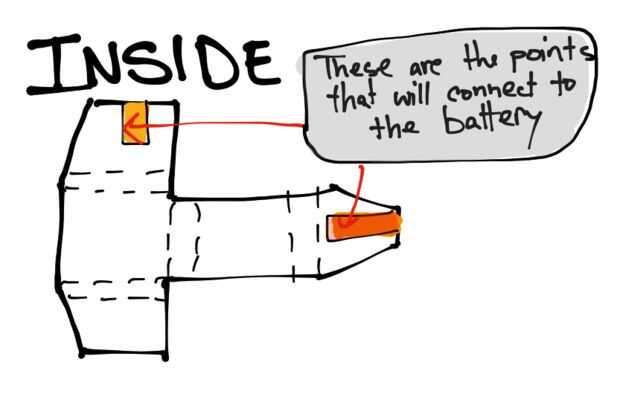

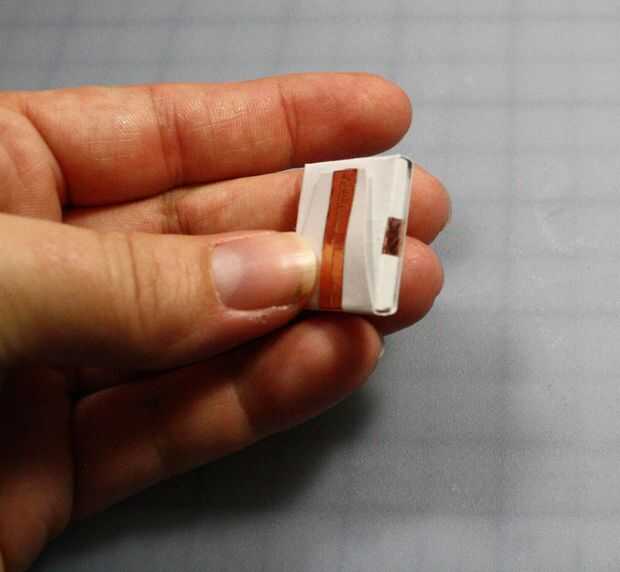

Para el caso de la batería, fui con el papel otra vez. Bosquejado la forma para encajar mi batería de botón 2032; Usted puede ajustar si se utiliza una celda de moneda de diferentes tamaños. En lugar de cables, fui con cinta de cobre para hacer las conexiones eléctricas dentro de la caja de la batería. Ver mis fotos de diagramas y fotos que muestran dónde poner la cinta de cobre en el patrón del caso. Hice la caja de la batería por lo que pude mis cables positivos y negativos a los lados de la caja de la soldadura y mantener el perfil a un mínimo. (Una tercera mano de herramienta es realmente útil aquí)

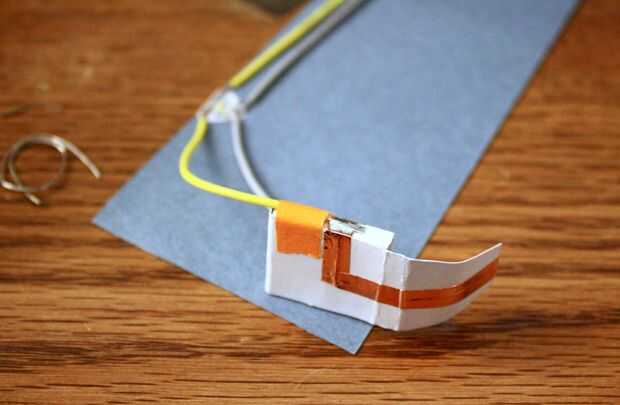

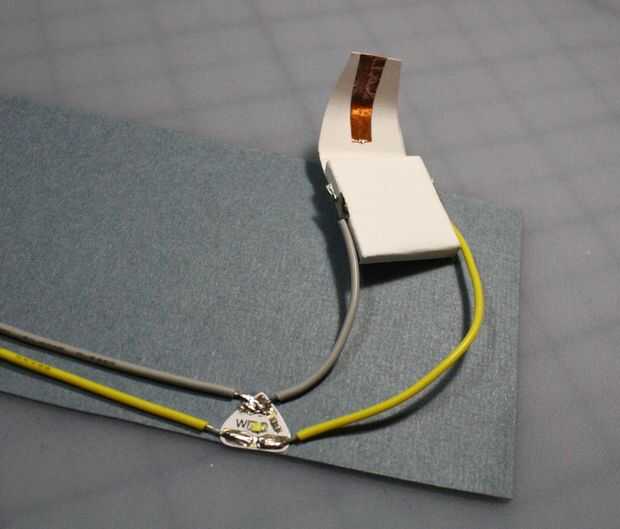

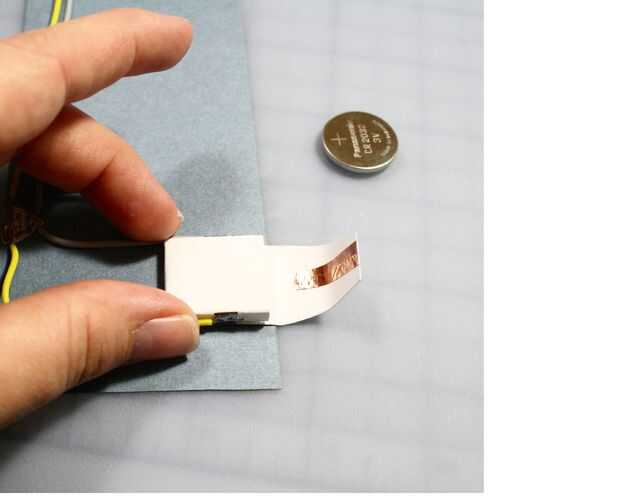

Pega la caja a la parte posterior del papel con la aleta en la parte inferior (ver imagen).
