Paso 9: electrónica

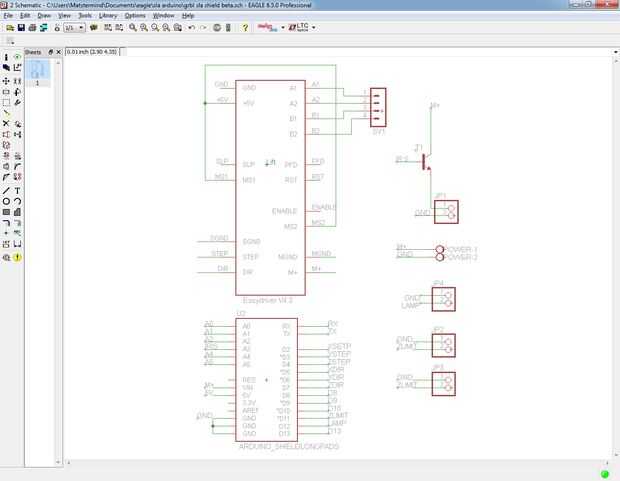

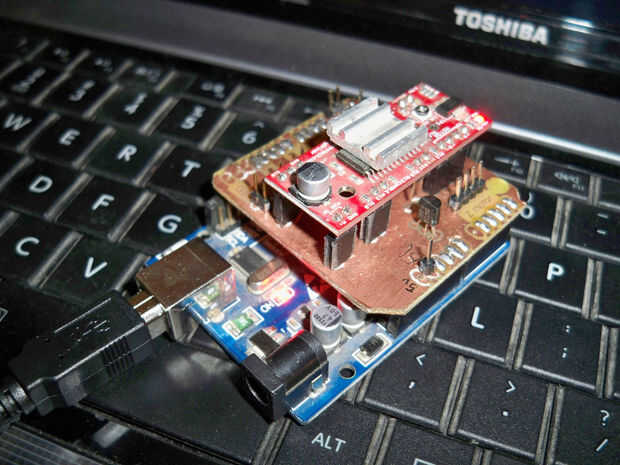

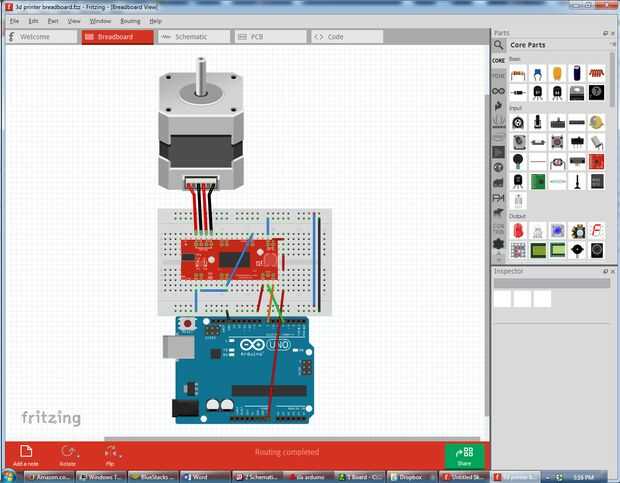

Una de las mejores características de un sistema descendente es la simplicidad de la electrónica. En vez del caro escudo Arduino MEGA y rampas que muchas impresoras 3D DIY utilizan para el control de las características, puede usarse el Arduino UNO barato porque hay sólo un eje para el control y tal vez un obturador (opcional). Había grabado un escudo para Arduino, que diseñé en Cadsoft EAGLE. Pero si eso no es algo que es capaces de hacer, no! el esquema es simple y fácilmente se puede hacer en un protoboard. Si quieres poner un poquito más de trabajo en ella, puede programar un chip ATMega328p con el firmware y grabado un tablero all-in-one, cuyo diseño se incluye en los archivos adjuntos.

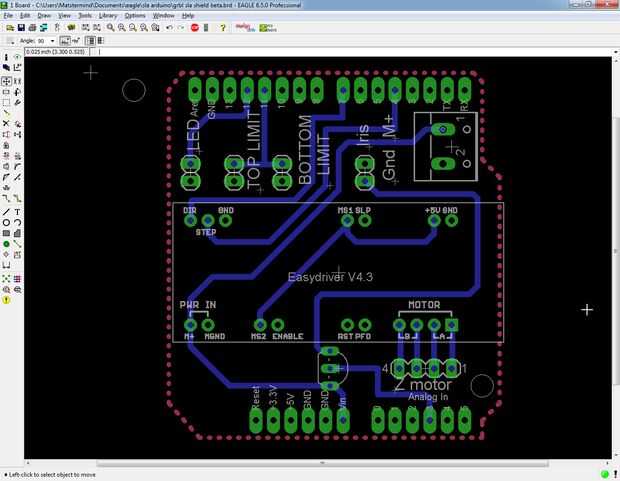

Protector conexiones
- EASYDRIVER - esto es donde el paso a paso va el controlador del motor. El Easydriver fue elegido porque los motores de la unidad de disco funcionan de 5 voltios que pueden operar Easydrivers. los conductores más pequeños y más popular "stepstick" requieren menos 8,2 voltios antes de que incluso se encienden, que hará que el pequeño steppers se sobrecaliente.
- Zmotor - es donde se conecta el motor bipolar paso a paso el armado de la cubierta de disco unidad.
- Límites superior e inferior - (opcionales) son opcionales, no he configurado GRBL para utilizar límites todavía, pero están disponibles si usted quiere utilizar.
- Iris - (experimental) se conecta a un solenoide que abre y cierra un diafragma mecánico, paso de versiones más en el futuro.
- Energía terminales - (opcional) esto le da la opción para conectar una fuente de alimentación de la fuente-no.
El escudo tiene 1/8 microstepping habilitado para el movimiento de alta resolución.
