Paso 4: Modificar el proyector
Mientras que el XD221u no cura la resina sin modificaciones, la distancia de enfoque es demasiado y el tiempo de curado es demasiado largo en la exposición de 15 segundos por capa. El enfoque tuvo que ser modificado para cerradas distancias y tenía el filtro UV quitarse permite más luz a través de UV. Lo que cura la resina más rápida es fácil, basta con retirar el filtro (cristal cuadrado) en la parte frontal de la bombilla. Haciendo que el foco del proyector en ≈7 "era un poco más difícil. Se adjunta el manual de servicio para asistencia en desmontaje si usted está usando un proyector xd221u, pero la modificación debe ser similar para la mayoría de los proyectores.
ADVERTENCIA: no soy responsable de cualquier daño, lesión, ceguera, muerte, etc., que puede ser infligido usted durante estas instrucciones. Tus acciones son tuyas y sabes lo que es y no es seguro hacerlo. Use el sentido común y usted estará bien.
Ahora para la diversión parte. Las medidas corresponden aproximadamente a en el orden de las fotos
Modificar el enfoque

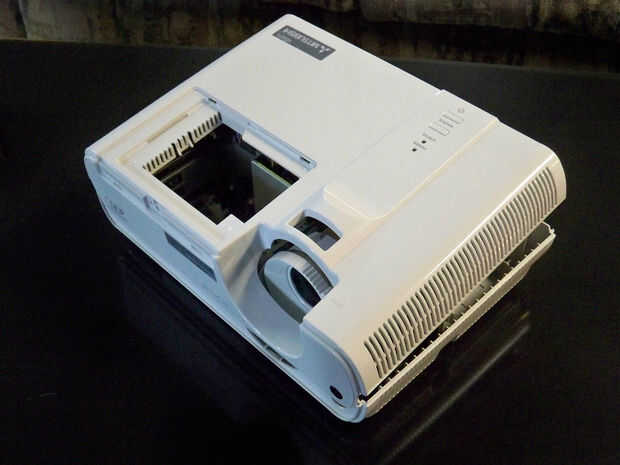

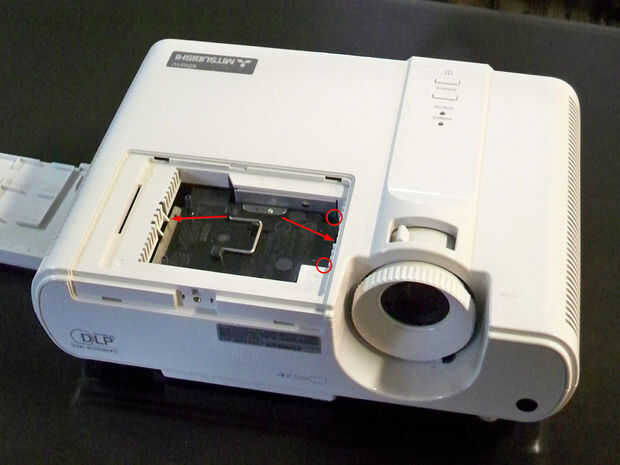

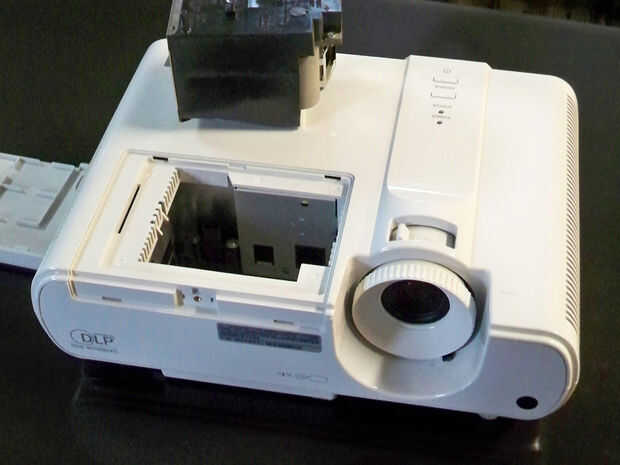

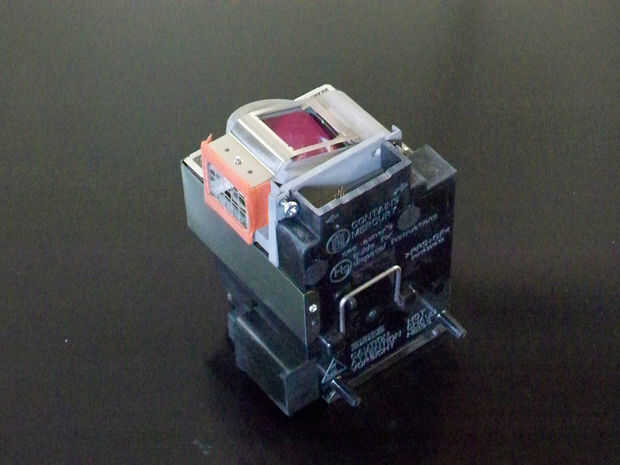

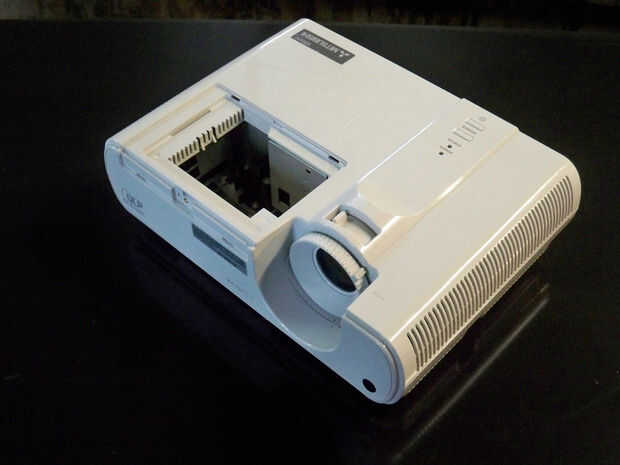

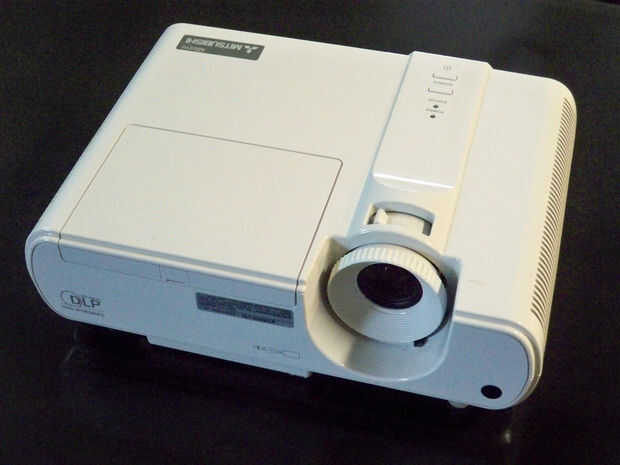

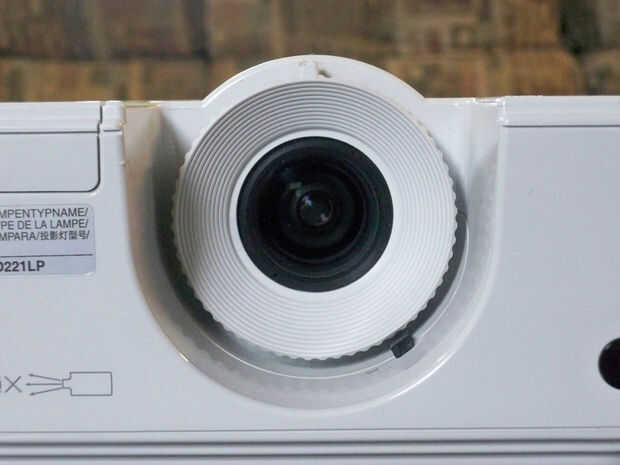

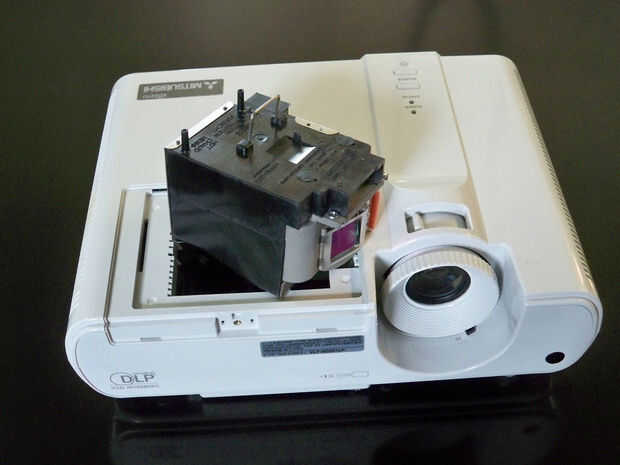

1-3. Retire la cubierta de la bombilla y el bulbo del proyector. Hay dos tornillos y dos clips de agujerear la bombilla.

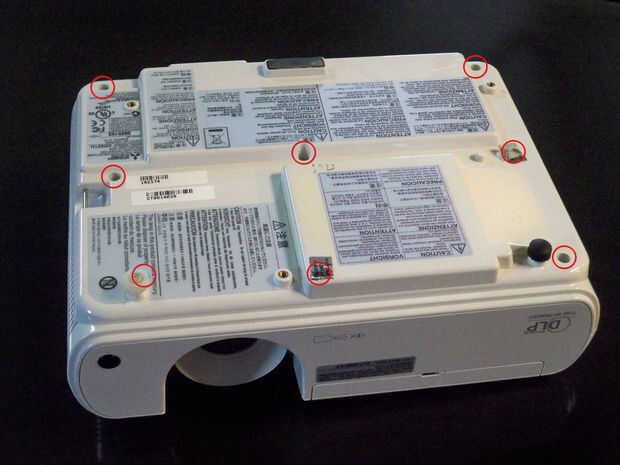

4. quitar los 8 tornillos de la parte inferior del proyector

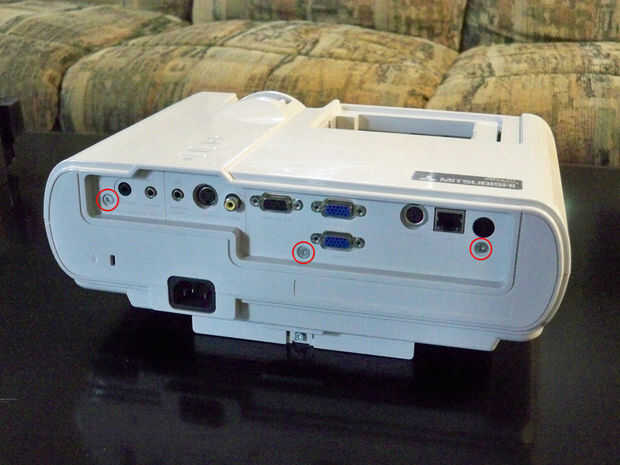

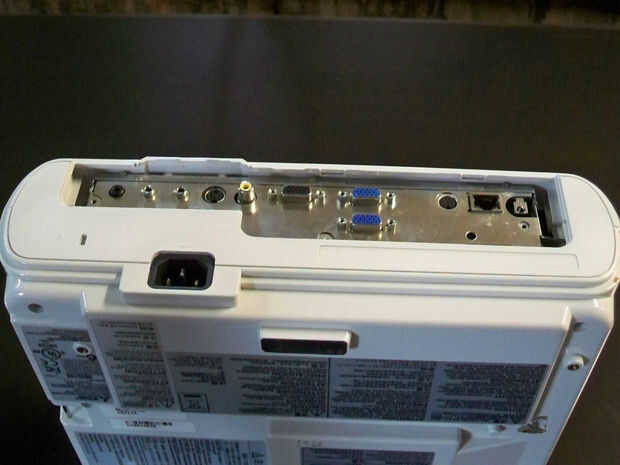

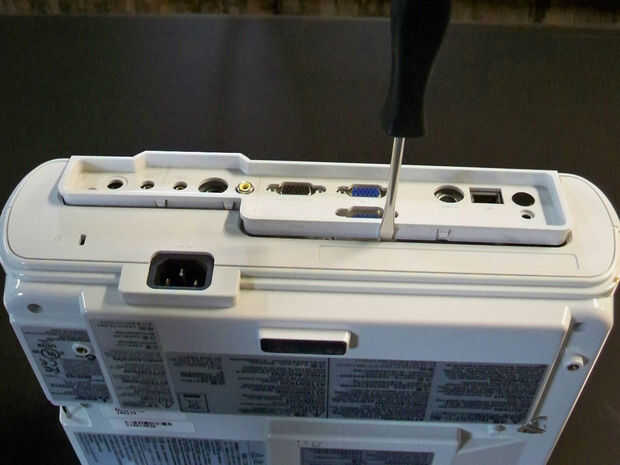

5-6. Retire los tres tornillos que agujerear la placa trasera en y utilice un destornillador plano para quitar la placa trasera.

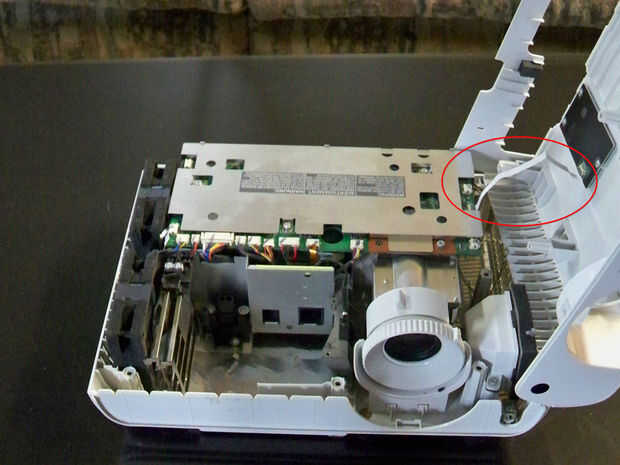

7-9. Levante la parte superior del proyector apagado teniendo cuidado de no rasgar el cable de cinta conectada a los botones superiores. Levante el clip sujetando el cable a la placa base y deslice el cable gratis.

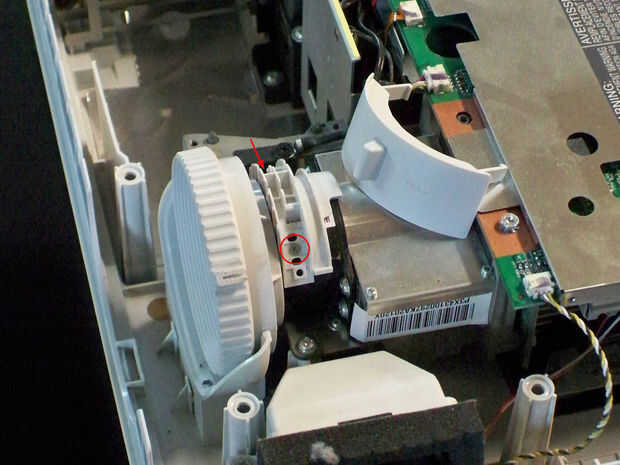

10-12. Retire la pieza de ajuste de zoom apalancando hacia fuera los 2 clips sosteniéndolo en. Retire el marco de zoom, girando los dos tornillos que sujetan en su sitio.
(ADVERTENCIA: para el siguiente varios pasos no toquen ninguna de las lentes o no podrá obtener un panorama claro después de que haya terminado.)

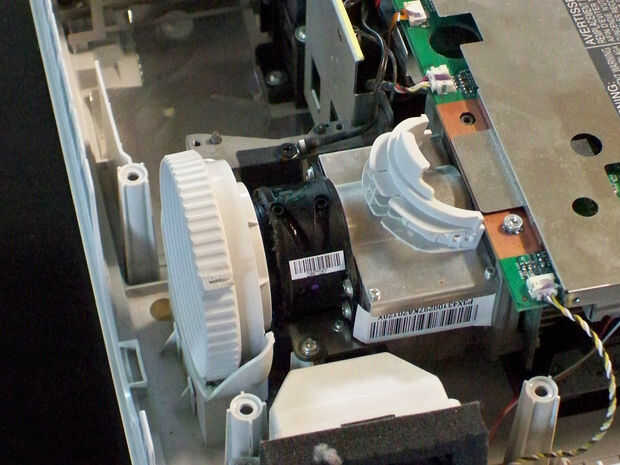

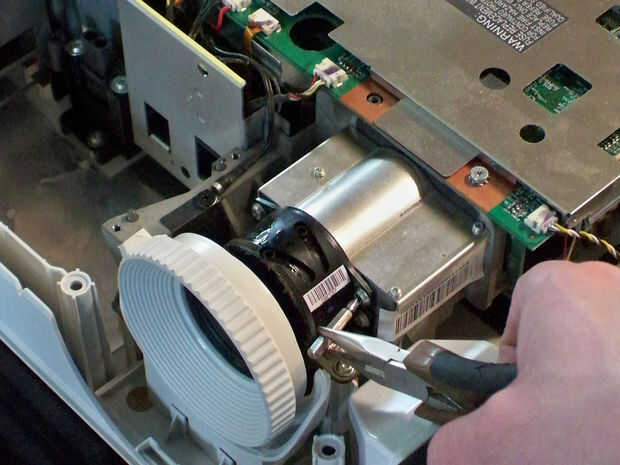

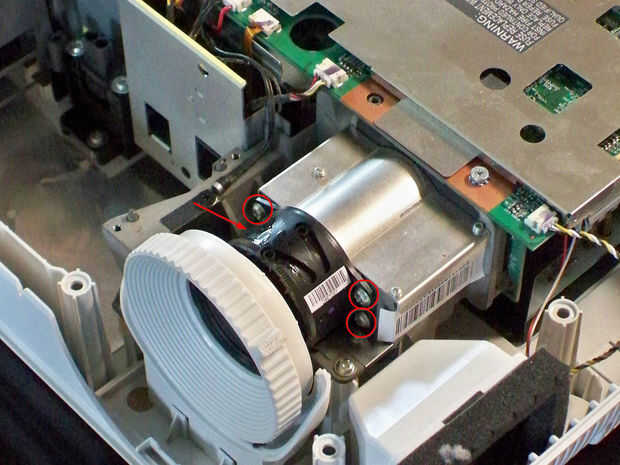

13-14. quitar los cuatro tornillos que sujetan la Asamblea de lente del foco en su lugar, hay muy poco espacio para un destornillador normal aquí, tuve que usar alicates y un Philips de un destornillador. Para retirar y colocar a éstos.

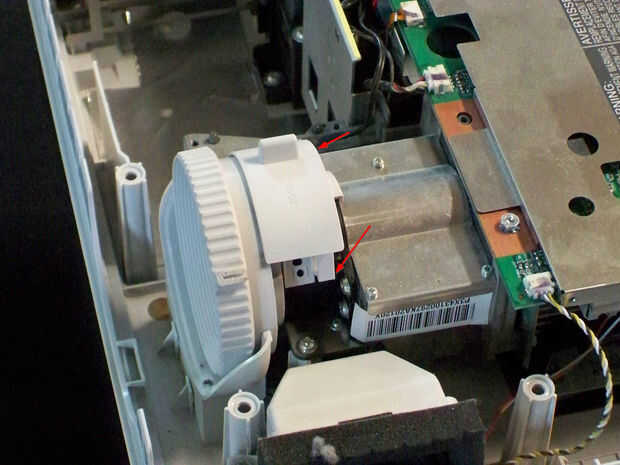

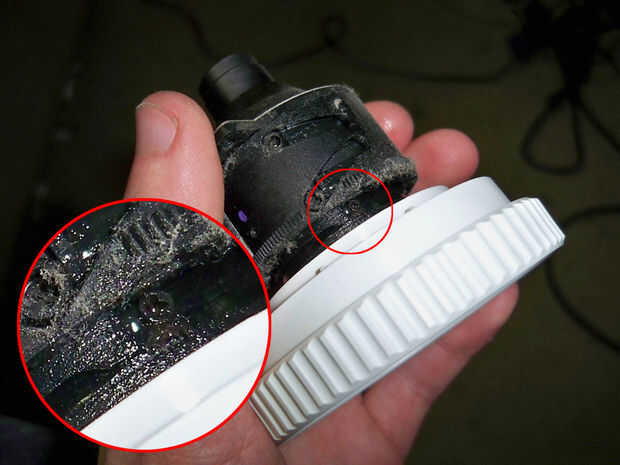

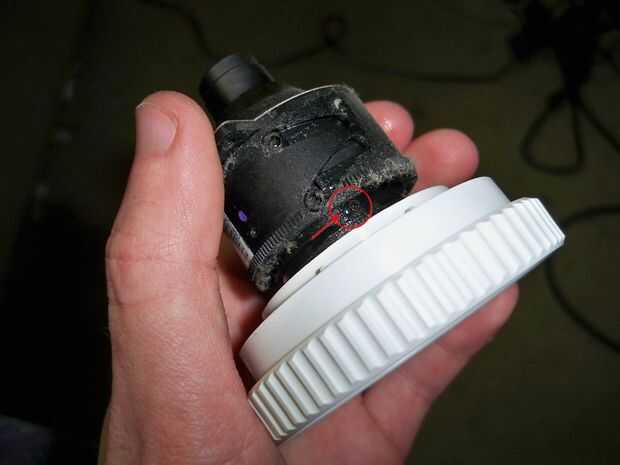

15. Voltee el conjunto del revés y girar el lente de enfoque hacia afuera hasta que su cese, inspeccione la circunferencia del cuerpo de la Asamblea de foco y deberías ver un tornillo muy pequeño que se atornilla en el foco lente vivienda y chocar con el caso de montaje exterior. Este es el tornillo que impide que la lente desenroscado demasiado lejos.
Quitar este tornillo. Ahora podrás girar la lente más lejos para enfocar a una distancia más cercana. (ADVERTENCIA: quitar este tornillo permite a la lente del foco Desenroscar completamente y caerse del proyector si gira demasiado, ser conscientes de ello como se enfoca el proyector)
16. Vuelva a montar el proyector pero no puso el foco aún. Invierta los pasos que se utiliza para desmontar. La lente puede ahora activar lo suficiente como para enfocar a distancias cercanas, que es necesario para impresiones de alta resolución.

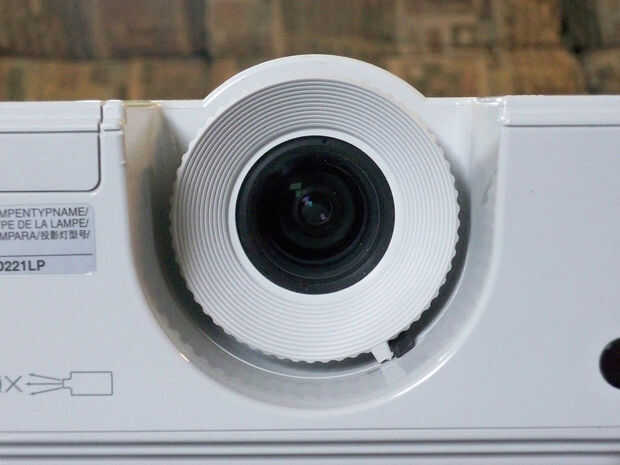

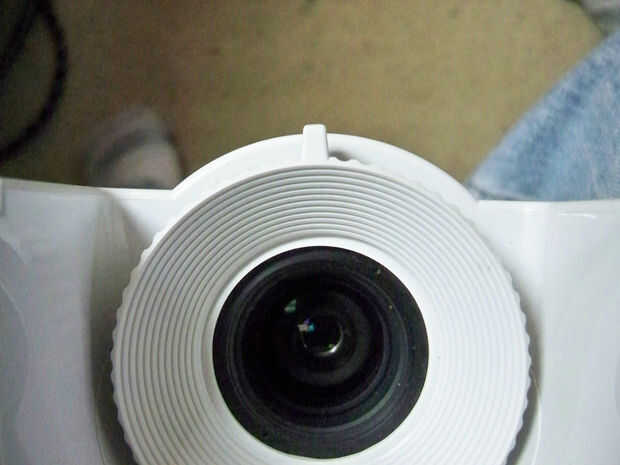

16-18. para xd221u, hay una ficha en la lente de enfoque que impida la lente en cuanto a la fecha, se trata de buenas noticias y malas noticias. la buena noticia es que puedo usar esto para evitar que la lente caiga hacia fuera si obtiene resultó demasiado, la mala noticia es que la lente todavía no puede girar lo suficiente como para enfocar a la distancia que estaba buscando. Para corregir este uso un archivo y archivo lentamente hacia abajo la lengüeta hasta que es 1-2mm de distancia de la ficha para el caso de proyectores.
Encontré que la lente se caiga cuando gira a alrededor de 300° (mirando la cabeza con 0° a la derecha) por lo que me súper pegado un trozo de plástico de desecho para el caso alrededor de 5 mm desde el punto de la lente caerá para detener la lente gire demasiado lejos. Esto me da una distancia focal de aproximadamente 6,75 pulgadas desde la parte delantera del proyector y un área de proyección de 4 in de ancho por 3 de alto.
Modificar el foco- Entonces necesitaba para quitar el filtro de rayos UV para hacer las capas cure más rápido.

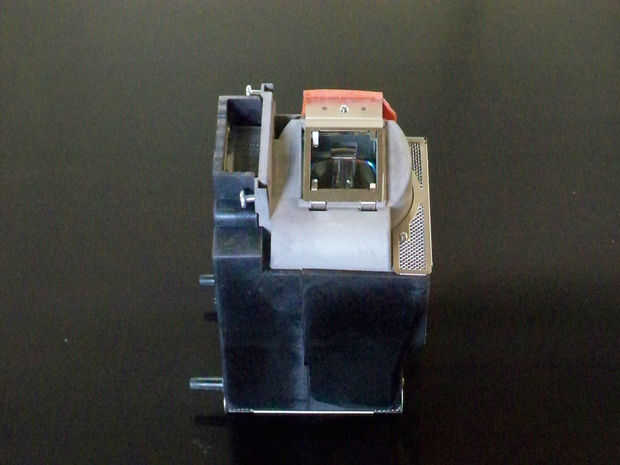

19. Si usted está en el ángulo derecho se puede ver la pieza cuadrada de vidrio en la parte frontal de la bombilla que es el filtro UV.
20. Quite el tornillo que sostiene la placa de metal.

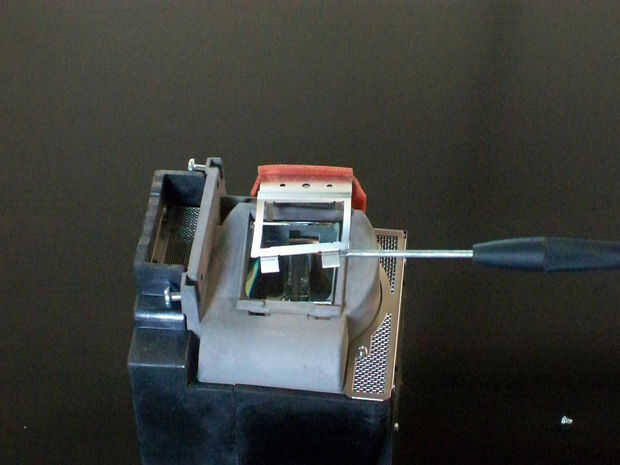

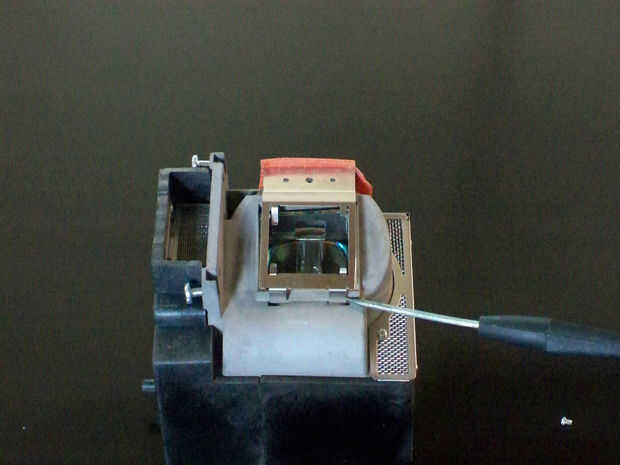

21-22. use una cabeza plana pequeña para sacar los clips de metal hacia fuera y hacia arriba.

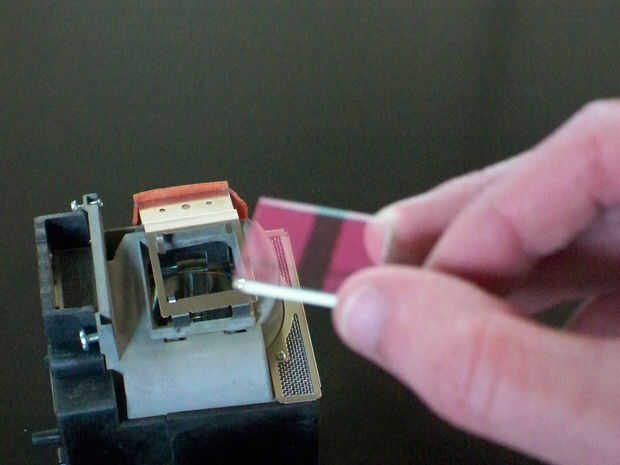

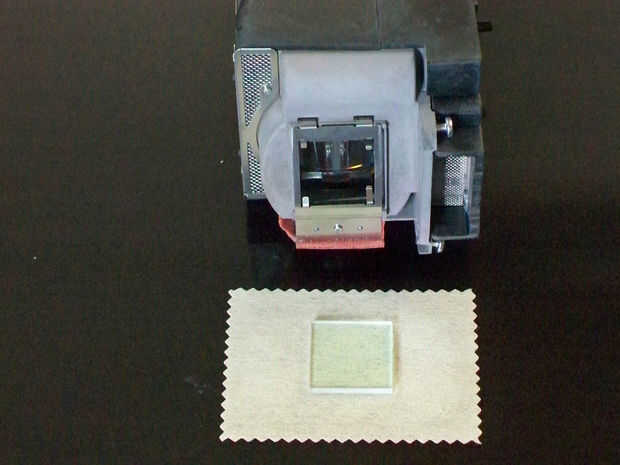

23. Retire el filtro UV levantando el cristal hacia fuera o inclinando el bulbo hasta que caiga en tu mano.
24. Mantenga el filtro UV en un lugar seguro y protegido, si quieres utilizar el proyector para ver películas o jugar juegos en, usted necesitará poner el filtro en.
Poner la bombilla en proyector y encenderlo. Si todo funciona, bien hecho! Si no es así, abierta hacia arriba Asegúrese de que el cable de cinta para los botones está conectado correctamente, no hay otros cables estaban desconectados, y que el circuito no sufrió ningún daño. Conecte una fuente de vídeo. Girar el foco lo más que pasará sin caerse, use un pedazo de papel o en la pared para medir una estimación aproximada de la distancia focal, esto será afinado después de que está conectado a la impresora.
