Paso 5: Eje de Z

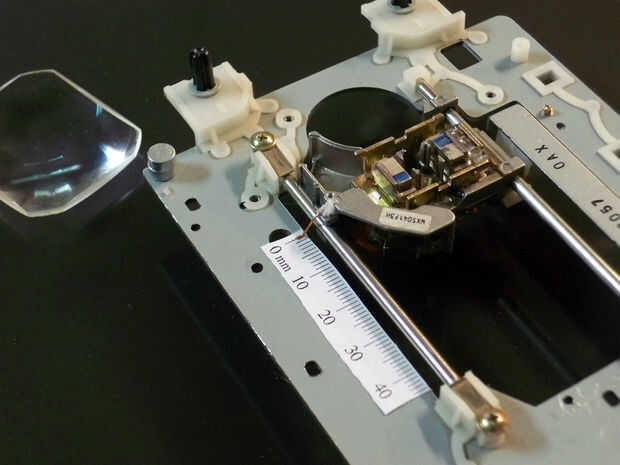

El eje Z es la parte más importante de la impresora. Debe ser capaz de moverse suavemente sin ningún tambaleo o torsión. Estaba considerando construir uno, pero que requieren una cantidad significativa de medición, corte, perforación, tener que trabajar con rodamientos lineales, placas de fijación, campanas y poleas o llevar tornillos, reacción y todas las cosas asociadas con el movimiento lineal, o podría conformarse con un más pequeño, pero fácilmente adquirido, conjunto libre, preconstruidos y extremadamente fina precisión que todo lo necesario en un solo paquete tiene.

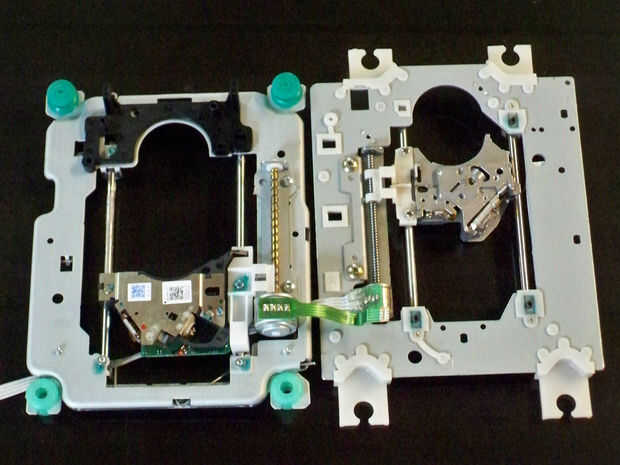

Como muchas personas han encontrado, el armado de la cubierta de un láser de una unidad de disco del ordenador es perfecto para este propósito. la he usado es uno que he tenido alrededor por un tiempo, esperando para un buen uso. No sé qué coche modelo vino de, pero cualquier Asamblea funcionará siempre y cuando utiliza un motor paso a paso (4 cables) y no un motor de corriente continua (2 cables). Como regla general los más nuevos la unidad de disco, más probable que va a ser el tipo de motor, he tomado aparte por lo menos 50 años y se estimo el 90% de los quemadores de DVD que he tomado aparte contuvo el tiempo motor correcto solamente 50% de los reproductores de DVD y sólo el 10% de los reproductores de CD tenían el motor correcto.

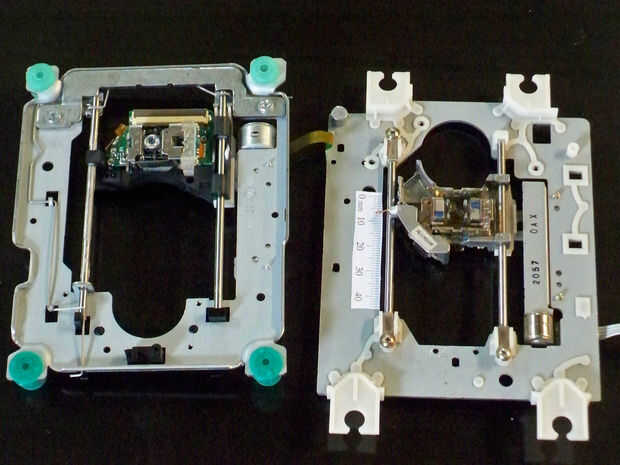

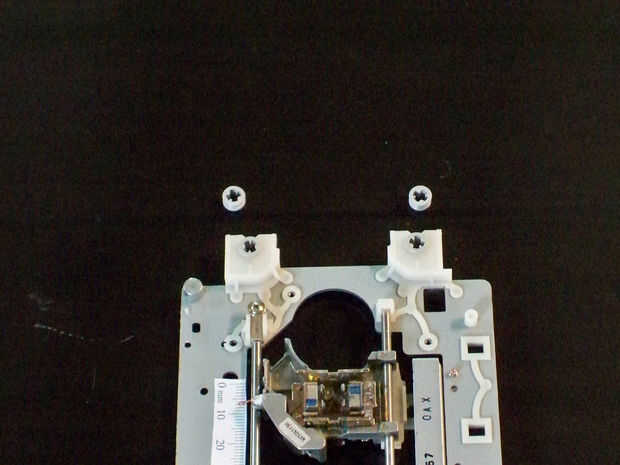

Estas fotos son para referencia de cómo desarmar un coche y lo que quieres de la unidad. mientras que no utilizo esta Asamblea particular se ajusta a los requisitos y podría ser utilizado. Me gustaría agradecer a ranuradora y su grabador del laser de bolsillo excelente instructable para traer unidad de disco láser cubiertas a mi atención como candidatos viables para movimiento lineal.

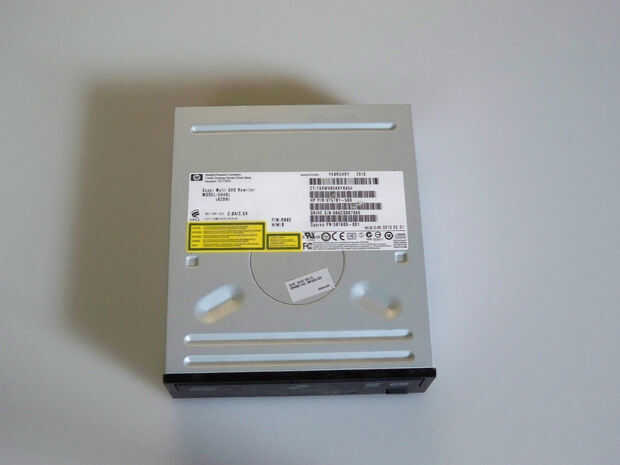

Desmontar la unidad de disco

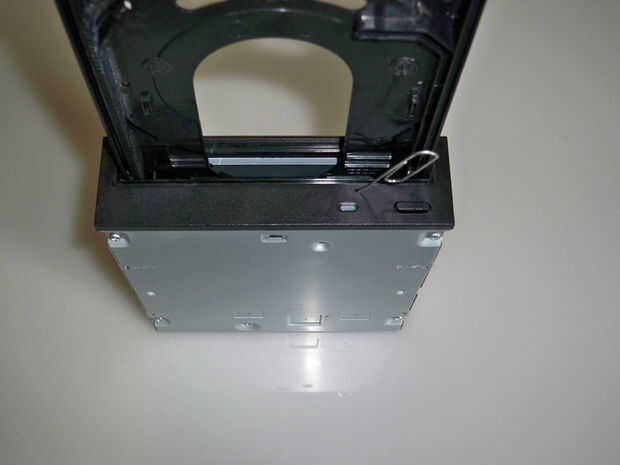

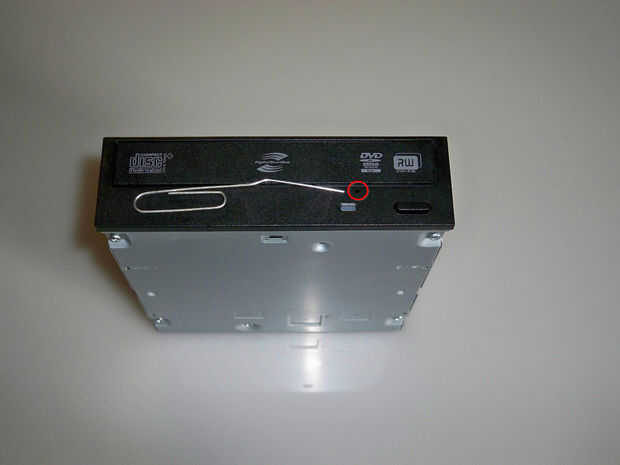

- Use un clip para abrir la bandeja de disco.

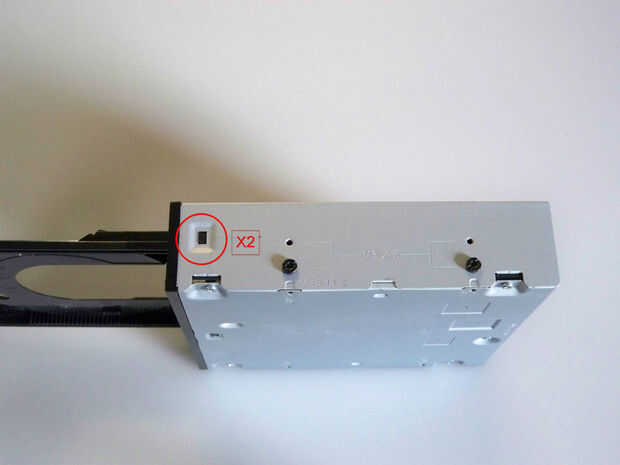

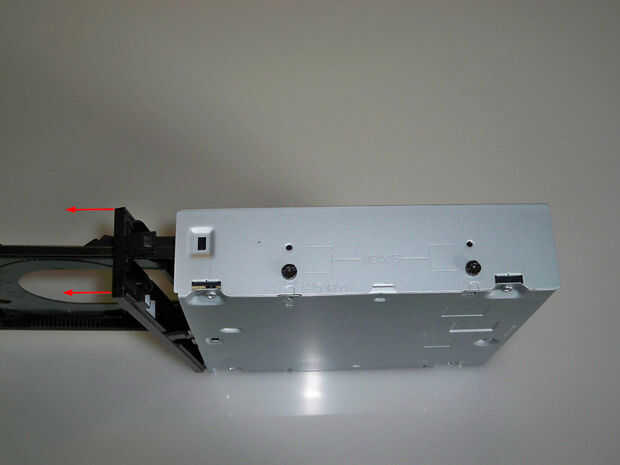

- Empuje los clips a ambos lados de la bandeja para quitar la placa frontal.

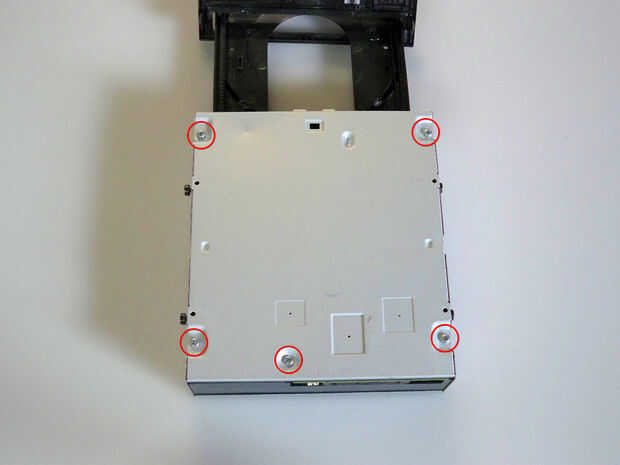

- Retire los tornillos que sujetan la placa inferior.

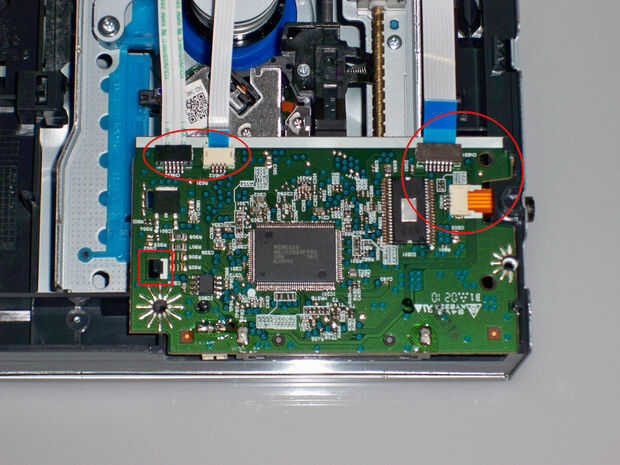

- Retire cualquier cable conectado a la placa de circuito y eliminar clips o tornillos que sujetan la placa de circuito en el lugar.

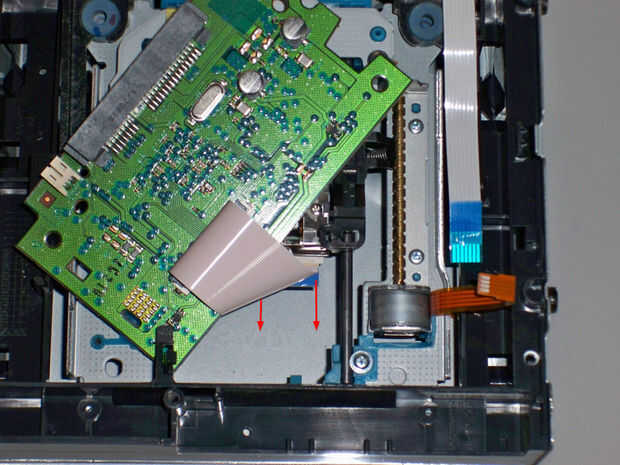

- Levante la placa de circuito y retire el cable de cinta conectado a la Asamblea de láser.

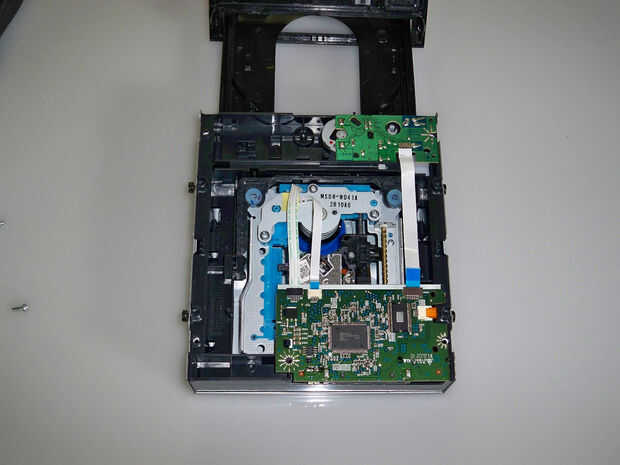

- Dé vuelta la unidad y levante la cubierta de metal

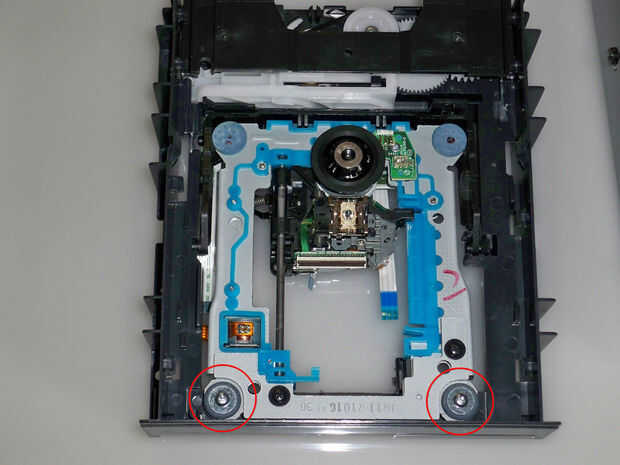

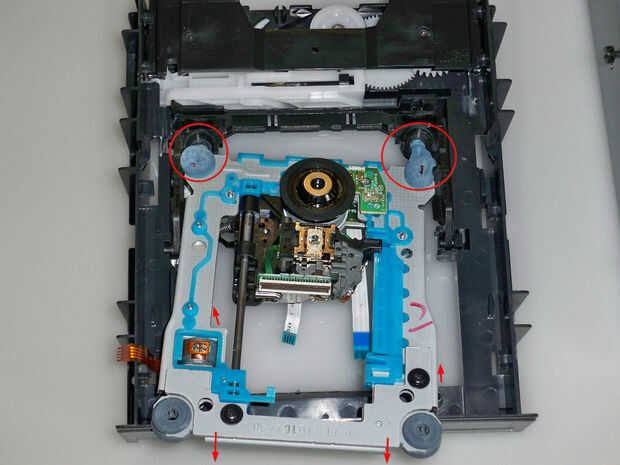

- Retire los tornillos que sujetan el montaje de la cubierta en lugar.

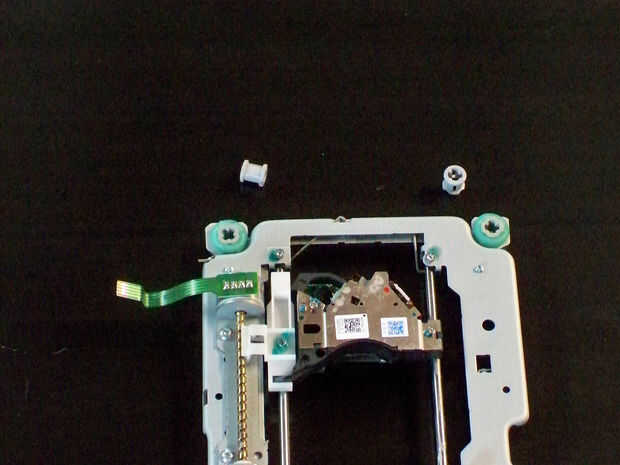

- Levante y deslice el conjunto hacia fuera, algunas unidades tienen el caucho piezas en plástico, eliminarlos de la estructura de plástico sin dañarlos. Que desea mantener todas las piezas de goma de cuatro con la plataforma láser.

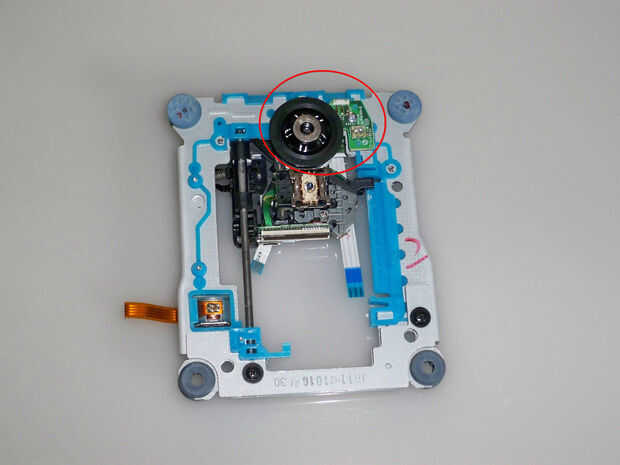

- Si lo desea, eliminar partes innecesarias, como el motor.

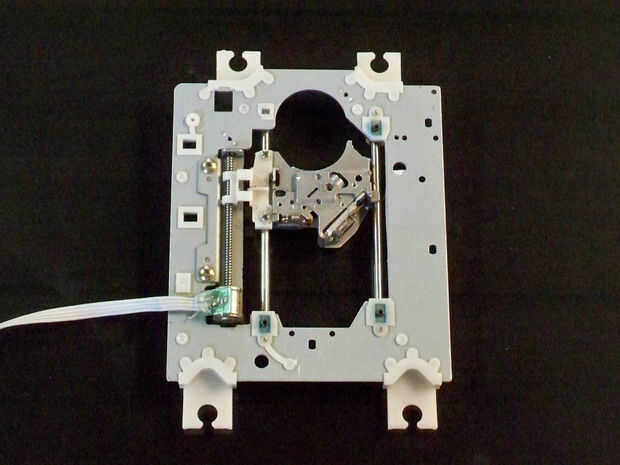

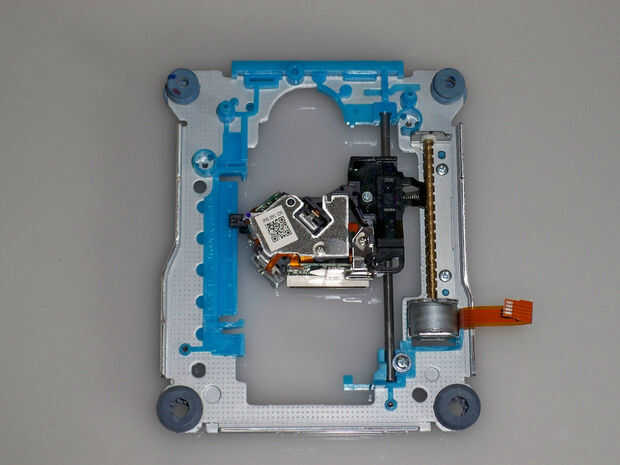

Una vez que ha tomado la cubierta de la unidad de disco, de la soldadura de cuatro hilos de 6 pulgadas y un encabezado femenina cuatro pines del motor paso a paso. Esto se utilizará para conectar a la pletina que se efectuará más adelante.
