Paso 3: Configuración del circuito de botones, botones, botones

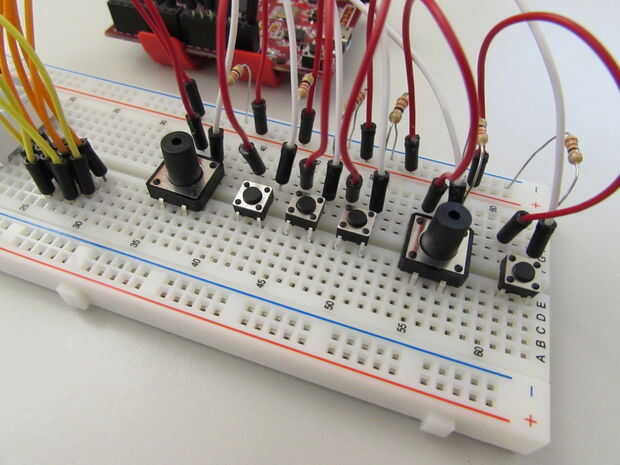

Por suerte para nosotros, los botones son realmente sencillos enlazar a nuestro circuito. Pero permite obtener cierto poder a la protoboard primero. Conectar los 3.3V pin en Uno32 a la regleta del autobús y conecte un conector de tierra en el Uno32 a una tira de negativos de autobús. Luego coloque los cinco botones en una fila, todos a caballo entre el valle. Personalmente, usaría un botón más grande en el extremo izquierdo como un adicional más grande botón un punto de la derecha.
En cuanto a las conexiones, una de las patas en cada uno de los botones de alambre a los 3.3V bus de energía y conectarse una pierna diferente en cada uno de los botones de la tira de negativos bus mediante el uso de una resistencia de 220 Ohm. Luego fije la pata a tierra de cada botón a un pin digital en el Uno32.
Está bien si los botones no encajan muy bien en la placa, siempre y cuando ellos no están saltando de la protoboard. Sí, me ha pasado.
