Paso 5: Orientación de cables verificación
Antes de este paso comprobar la longitud de su cable del remiendo de Cat5e. Ejecute desde el tronco, a través de los asientos y hasta donde quieras en el salpicadero y marcar donde quieres cortar cada extremo. Me gusta el cable al estar fuera del camino mina corrí en las costuras de mis asientos y debajo de las alfombras. Es apenas visible pero utiliza más cable.
- Corte el cable de 6 pines Pmod corto en el centro y tira la envoltura exterior de nuevo un poco en ambas mitades.
- Tira de la torcedura y cada cable en ambas mitades de la lata. (usted puede cortar los cables para PWM y señales analógicas. Si los pines 1 y 2 son Vcc y GND respectivamente los pines 3 y 6 serían los que cortar. Siempre ponga el borde del conector con los tres puntos blancos más cercanas a Vcc y no conectarles hacia atrás).
- Repita los pasos 1 y 2 para un segundo cable de Pmod si desea agregar otro sensor.
- Por consiguiente la etiqueta el cable primero y segundo para evitar mezclar el sensor izquierdo y derecho más adelante.

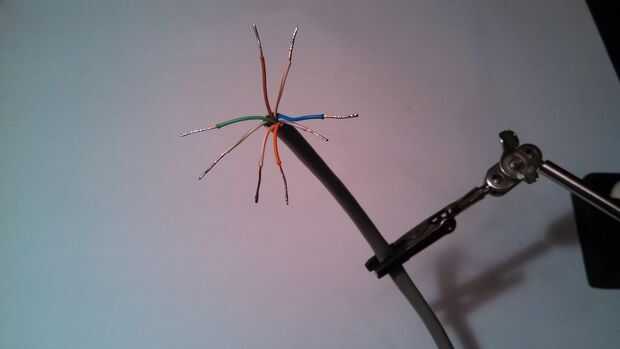

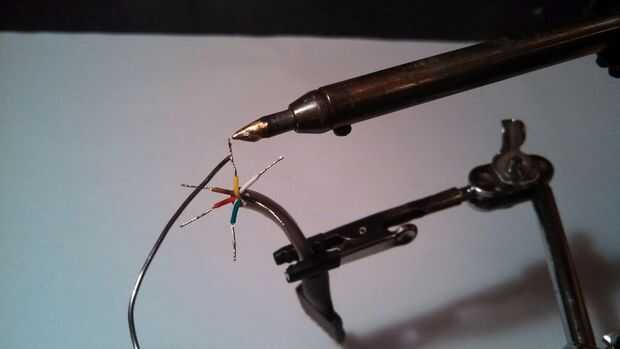

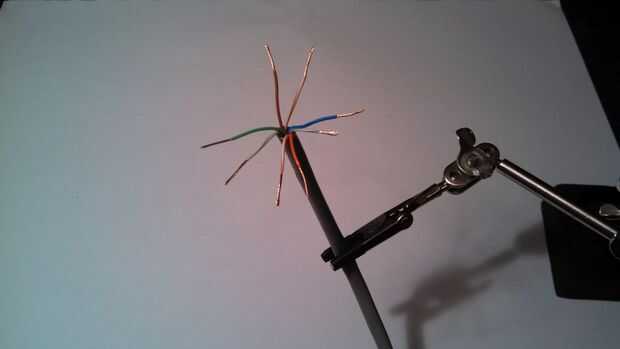

- Corte el cable del remiendo de Cat5e en los extremos donde marcaste anteriormente y limpiar los extremos por desmontaje, torcer y estañar los cables.
- Prueba de que los colores de su cable de Pmod coinciden a la mía.

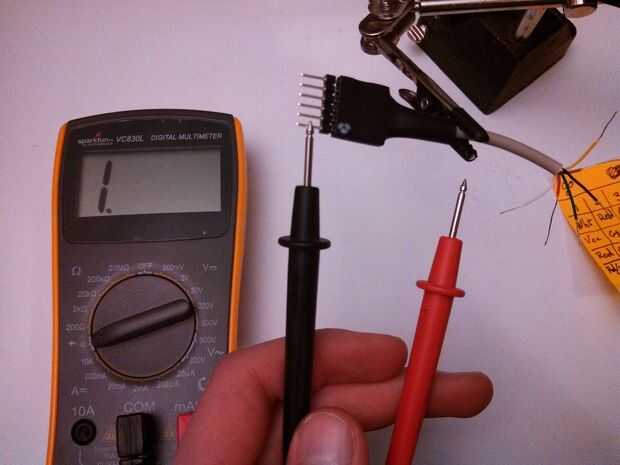

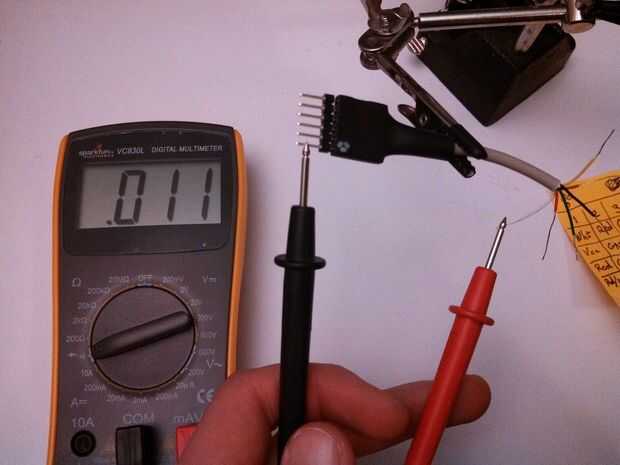

- Establecer multímetro a pitar cuando las sondas están conectadas eléctricamente

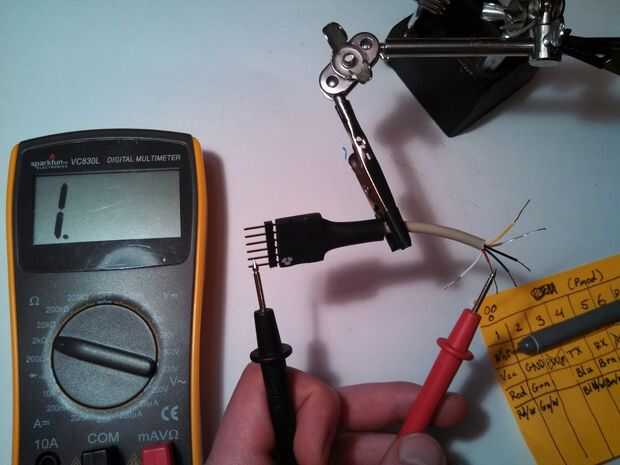

- Escriba qué pedido los colores son en comenzar con el pin más cercano a los puntos blancos. (Podría ser la izquierda o derecha del conector)

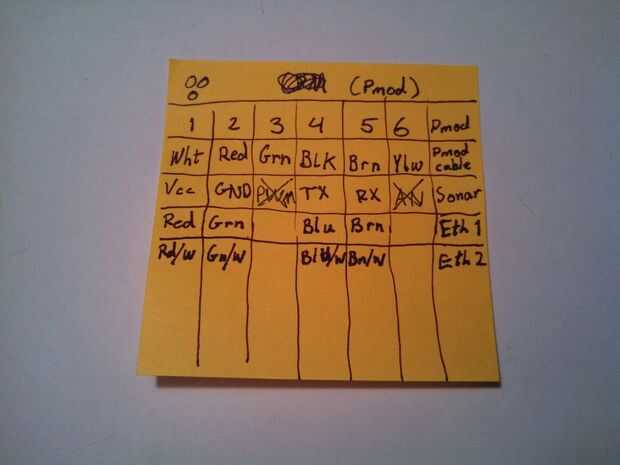

- Si tu Pmod colores están en el mismo orden que mina está en usted puede utilizar la tabla de imagen 4 para conectar los cables al igual que lo hice.
- Si el tuyo no coincidir a la mía escribir tu propia mesa para asegurarse de que están recibiendo la misma orden de pines en ambos extremos.

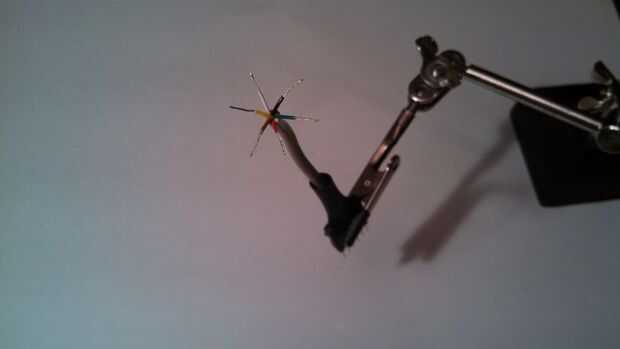

- Los alambres en este punto para hacer más fácil soldar de la lata.
