ChipKIT obstáculo Sensor de aparcamiento (6 / 9 paso)

Paso 6: Extensión

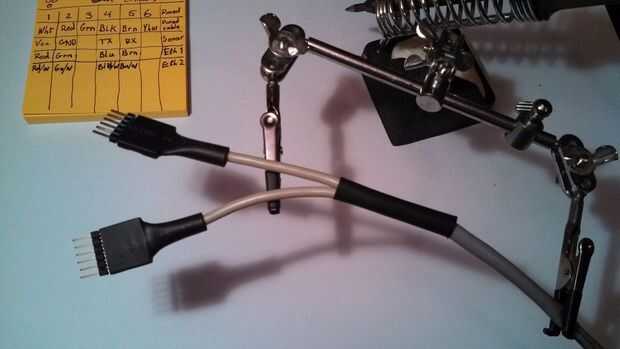

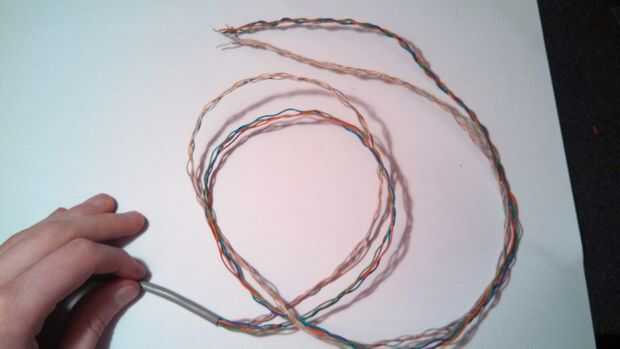

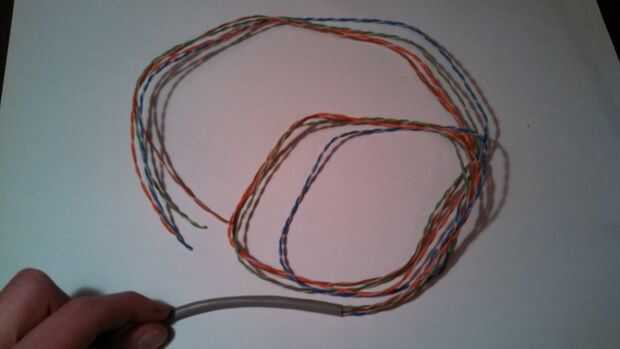

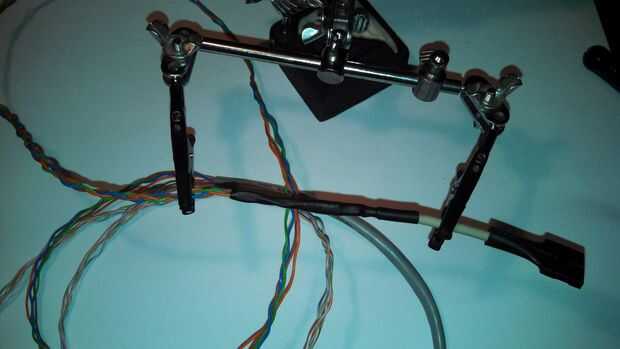

Conecte los cables Cat5e a los dos cables del Pmod en el extremo del microcontrolador. (imágenes 1-5)

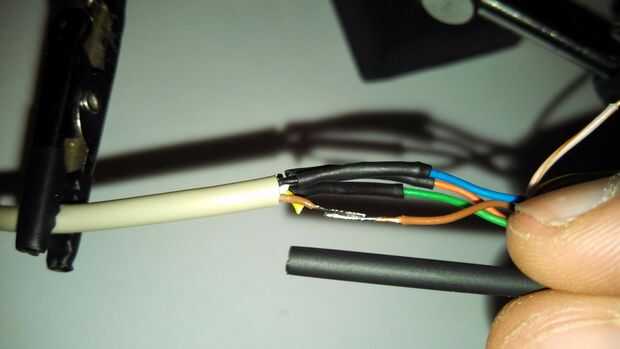

  1. Corte y deslice el tubo del encogimiento del calor 1/4 de pulgada en la parte exterior del cable Cat5e.
  2. Corte y deslice el calor de 3/32 pulgada tubo del encogimiento sobre los primeros cables que se suelde.

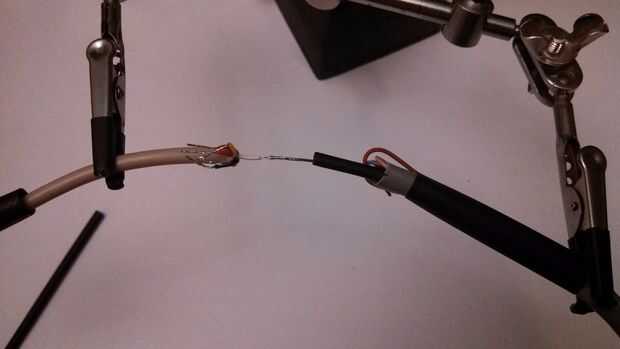

  3. Soldar los cables correspondientes entre sí.
  4. Encoja el tubo alrededor de los cables individuales.
  5. Repita los pasos 2 a 5 con los 8 cables. (4 por cable de 6 pines Pmod)
  6. Encoja el tubo del encogimiento del calor 1/4 de pulgada sobre el paquete de cables.

Conecte los cables Cat5e a los dos cables del Pmod en el extremo del sensor. (imágenes 6-10)

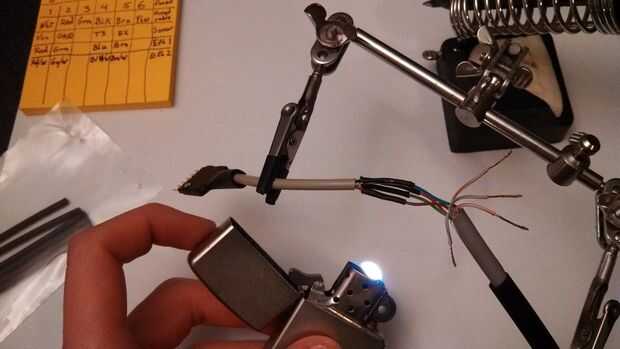

  1. Tira de la funda exterior del cable Cat5e bastante por lo que la mitad de los cables puede alcanzar el lado izquierdo de su defensa y la mitad puede llegar a la otra mitad. (imagen 6)
  2. Desenreda los cables de color sólido de los cables blancos de rayas.
  3. Trenza de colores sólidos con los demás y los cables blancos de rayas con los demás. Esto no tiene que ser aseado lo suficiente como para que no deshechos en su tronco.

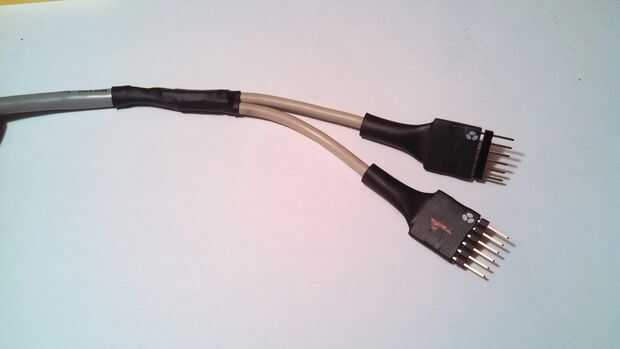

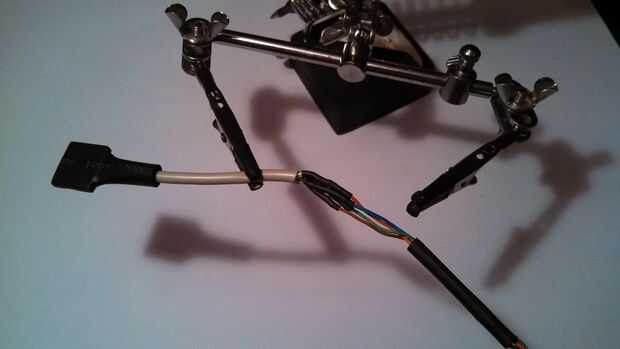

  4. Repita los pasos 1 a 6 que para el final del microcontrolador del cable en el extremo del sensor. Excepto uso del encogimiento del calor de 1/4 de pulgada dos tubos, uno en cada extremo del paquete.
