Paso 5: montaje

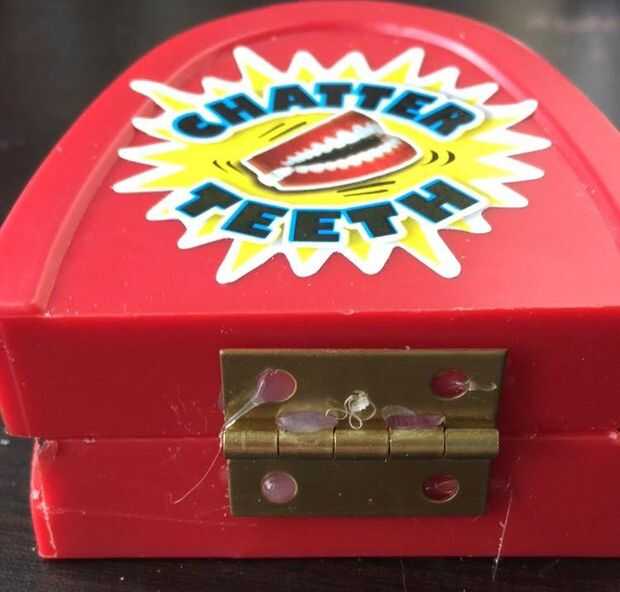

La segunda imagen es de después pegué la bisagra de 1 pulgada en la parte posterior de la los dientes. Esta bisagra es una parte crucial y es mejor instalar primero! Los dientes se deben retirar de sus bisagras originales y entrañas enarenar hacia fuera.
* Nota: Es muy importante que la capa inferior de los dientes y el servo son ambas bien montadas antes de ejecutar el sketch. No hacerlo podría causar el servo o sus uniones pegadas a romper.
Modificaciones a la caja negra de Arduino:
- Dos agujeros perforaron y escariaron hacia fuera hasta que lo suficientemente grande para acomodar el cable USB y los cables de servo en dos de los lados cortos de la caja. (3 y 4)
- Un agujero adicional fue perforado en el centro-borde de tapa para montar el micrófono. (1)
Montaje:
He utilizado pegamento caliente para montar todo para que reutilizar las piezas y los cables en el futuro proyectos.

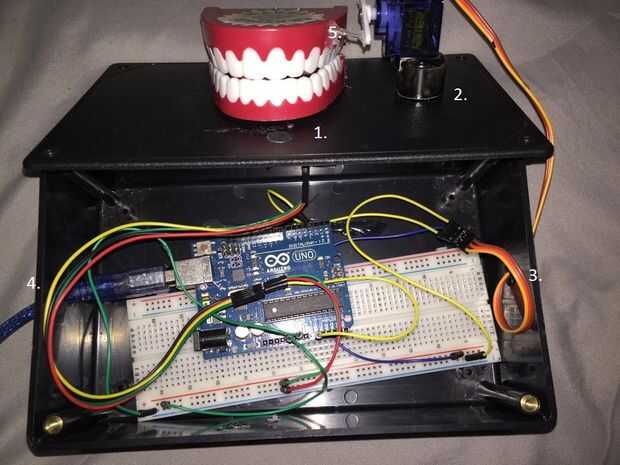

- Número 1 muestra el micrófono pegado en su lugar
- Número 2 muestra mi tapa pvc pintado que solía montar mi servo. No dude en modelo 3D, sólo recogí uno en una ferretería por sólo unos centavos
- Número 5 muestra el piano cable conecta el brazo del servo y los dientes. Esto es complicado con pegamento caliente, le recomiendo usar otra forma de montaje como un brazo que se atornilla en
