Paso 9: Instalar el núcleo de la chispa
Cortar el agujero

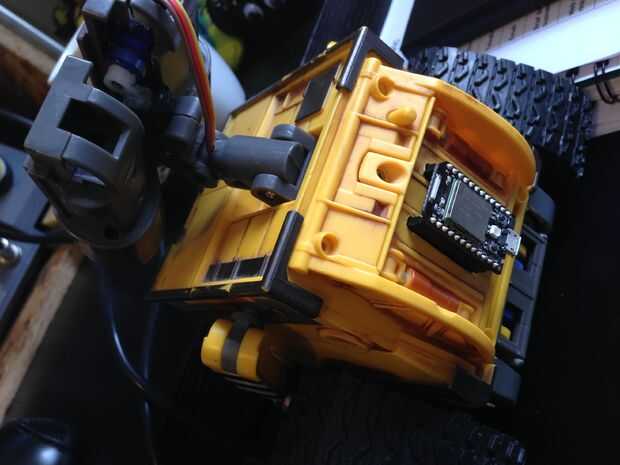

Para mostrar el hecho de nuestro Wall-e es chispa alimentada, montaremos nuestro núcleo de la chispa en la parte posterior de nuestro Wall-e.
Ofrecen hasta el núcleo de la chispa a la placa y marque aproximadamente donde tendremos que hacer un recorte para todos los bolos. A continuación, utilice la herramienta Dremel para cortar los agujeros.
Crear el tablero del puente

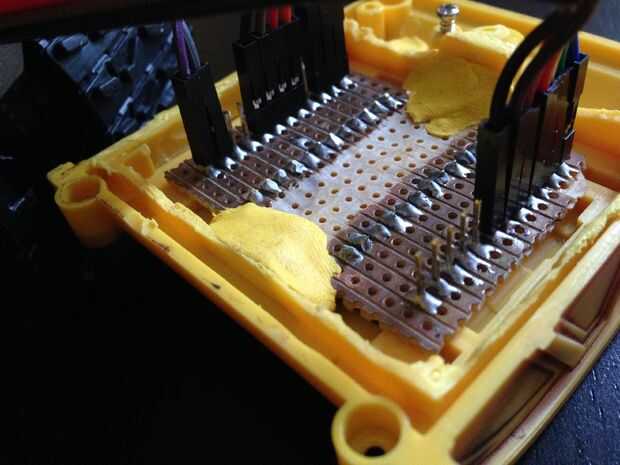

Con algunos perfboard, corte un pedazo lo bastante grande como para caber dentro de la parte posterior de la placa trasera (Asegúrese de que las líneas funcionan horizontalmente) y la soldadura en algunos encabezados femeninas abajo el medio corte a longitud para caber el núcleo de la chispa (12 o lateral). Romper todos los rastros entre esto estas filas de encabezados para que no corta pernos opuestos juntos.
A continuación queremos soldar en algunos varones encabezados en la parte posterior de la Junta que nos permiten conectar cables de puente al que conectar todo. Estos deben ser lo más amplia posible para que se ajusta hacia abajo los lados de nuestro servo de cuello que se encuentra justo en el centro de nuestro cuerpo. Ahora, tenemos que estos de la soldadura de la manera opuesta cómo normalmente soldar las piezas (con las clavijas empujando hacia fuera del lado del soldado), así que la mejor manera que encontré para hacer esto era tomar las cabeceras hombres, cortar a la longitud (12 nuevo) y empuje el retenedor plástico hasta uno de los extremos de las clavijas de alimentación esto por la parte superior de la Junta y hacer todas las conexiones de soldadura en la parte posterior (asegurándose de que no para soldadura todo hasta la pierna por lo que podemos todavía conectar nuestros cables de puente). Cuando soldadas, retire el retenedor de plástico y cortar los leds de la descarga de la parte superior. Ver las fotos de exactamente lo que estamos apuntando aquí.
Fijar el tablero del puente en su lugar

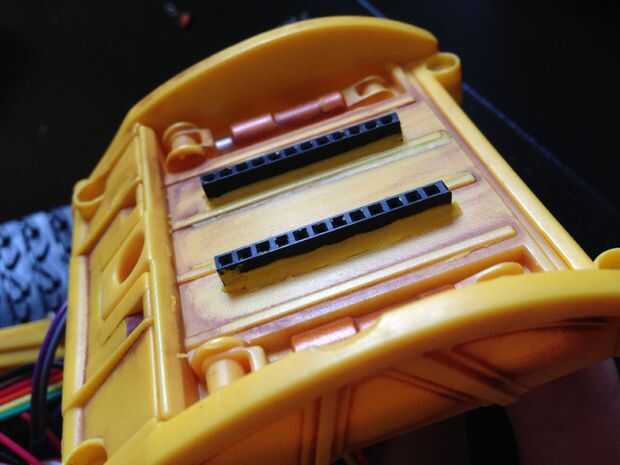

Utilice pegamento caliente, o algunos otros fijación fuerte, fijar el tablero del puente a la placa posterior, los encabezados de la mujer a través de la placa de alimentación. Esta fijación debe ser fuerte como generalmente terminarás quitando / volviendo a instalar el núcleo de la chispa un poco, para que esto tenga mucho empujando / tirando de fuerzas, por lo que no quiere que individual.
