Paso 2: Crear la regleta
Crear la tira

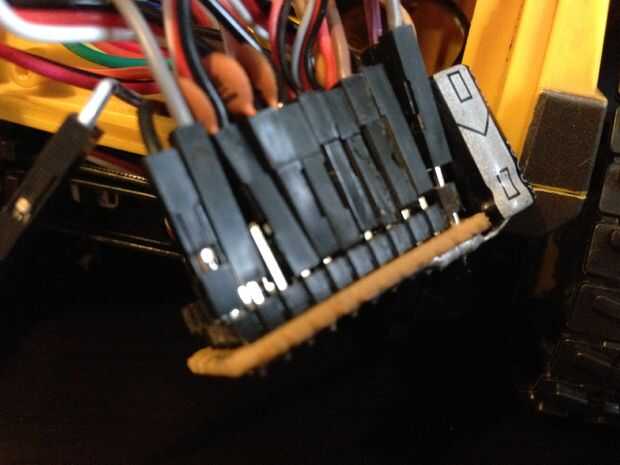

Vamos a tener bastantes cosas que necesitamos para conectar en nuestro Wall-e para ayudar, vamos a crear una tira de la energía para distribuir la energía de la batería y proporcionar un punto central para todos nuestras servo pin las conexiones de datos. Dado servos crear mucho ruido electrónico en nuestro circuito, vamos a necesitar conectar 2 baterías. 1 para los servos y 1 para el núcleo de la chispa y el tablero de FX, pero también usaremos este tira de la energía como medio para compartir las tierras.

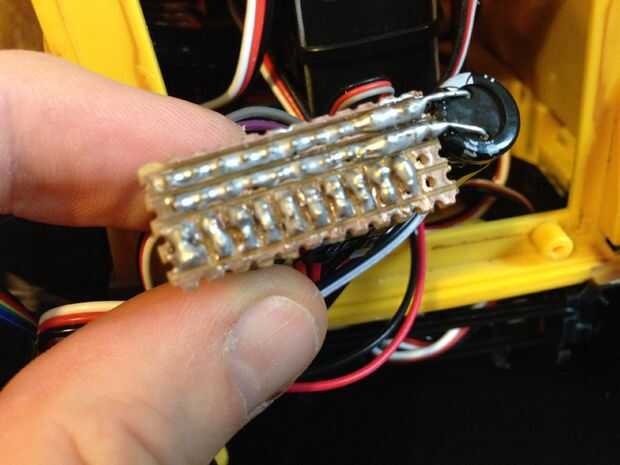

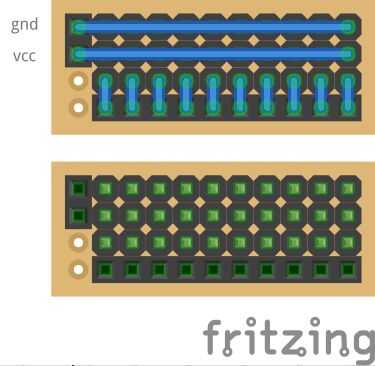

Utilizando algunos perfboard, golpear un circuito según el diagrama de fritzing (sólo necesita uno, solo que he mostrado con y sin las conexiones de soldadura de referencia). En la mía, también he añadido algunos condensadores para tratar de limitar el ruido en el circuito (un 1000uF uno a través de las entradas de energía y 0.1uF sobre los servos +-terminales) pero no parecen hacer mucho así que siéntete libre salir de ellos.
Prepare las baterías

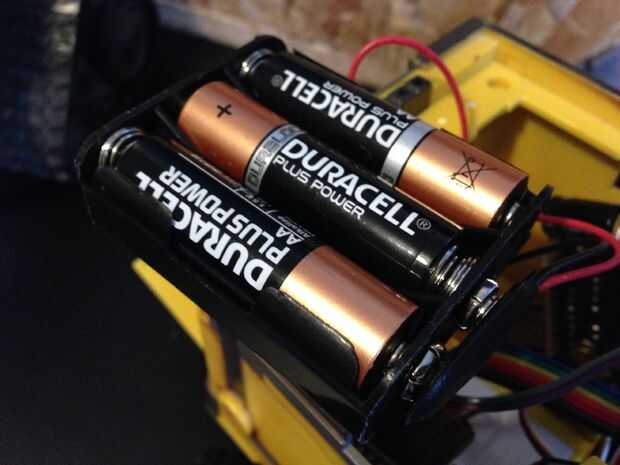

Para alimentar los servos que estamos haciendo para utilizar 3 pilas AA. Necesitarás un soporte plástico que sostiene las pilas en una fila. Conecte los cables a los terminales positivos y negativos del titular y fijar cabeceras de puente para conectar a la regleta más adelante.

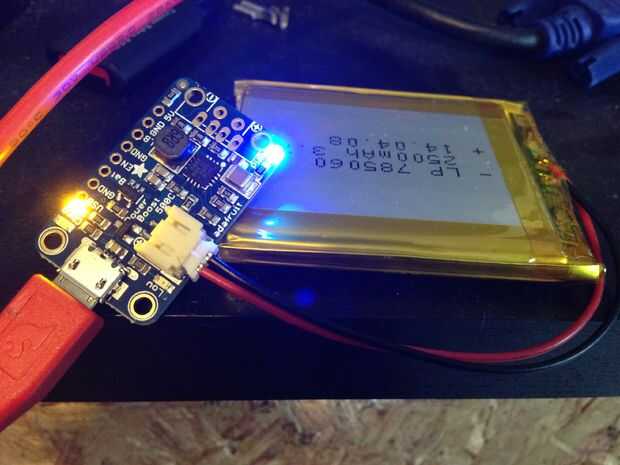

Para alimentar la base de la chispa y FX utilizamos un 3.7v batería de LiPo. Estos trabajos ya que son generalmente bastante fino y puede recargarse (lamentablemente los servos son un poco demasiado poder hambriento para permitirnos energía mediante una batería de LiPo también). Conectar la batería de LiPo más fácil, corte el conector JST e intercambiados de algunas cabeceras de puente. Después de esto, sólo tienes que configurarlo carga y te instala todo más tarde.
Una vez que usted ha esta configuración, ponerlo todo a un lado para el momento y el movimiento el siguiente paso.
