Chispa: La tableta DIY Modular (19 / 25 paso)

Paso 19: Diseño y montaje (cierre) de la tableta

Propósito

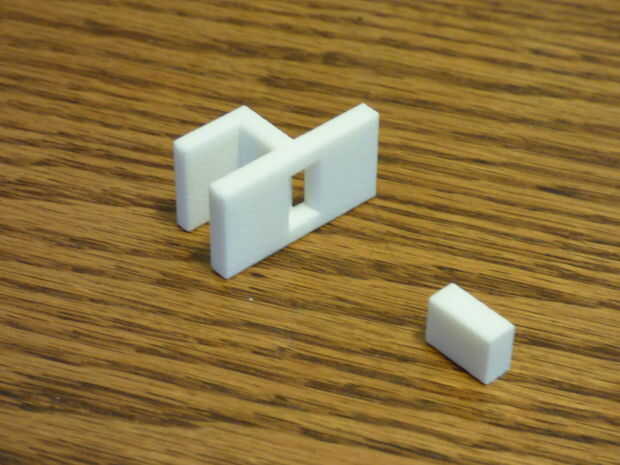

El propósito entero del pestillo es mantener soporte de brazo móvil de la caja en su lugar y evitar que se mueva libremente. El cierre está basado en dos partes principales. La primera parte es lo que mantiene el brazo móvil de la caja en su lugar cuando no esté en uso y se puede deslizar con el dedo para permitir que el brazo de los casos se deslice hacia atrás y expone panel de puertos de conexión de la placa frontal. La segunda parte es lo que encaja en el orificio rectangular en el caso. El trabajo de la segunda parte es hacer un resorte en su lugar. La primavera es lo que ejerce una presión sobre la primera parte del pestillo y le permite mantener el brazo móvil de la caja en su lugar.

Asamblea

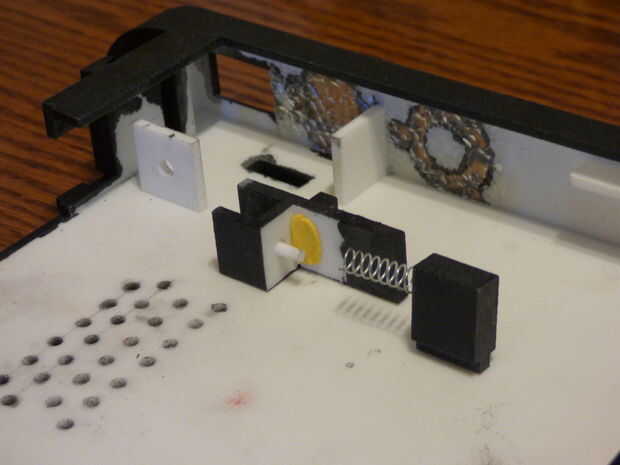

1. Hay un agujero en la primera parte del pestillo donde caben una peg. Capa de la guarnición del agujero con sugru. Deslice la primera parte del pestillo en su sitio en la esquina superior derecha de la caja, como lo indica el video. Ajustar la clavija en el primer orificio de piezas, a través de la escotadura en la parte superior de la caja. Entonces permita que el sugru curar.
2. La segunda parte del pestillo encaja en la escotadura rectangular en la parte posterior de la caja. El recorte rectangular debe ser cubierto en sugru antes de la segunda parte del pestillo en su lugar. Como con la clavija en el paso 1, el sugru se debe curar.
3. Una vez que el sugru ha permitido la curación, el resorte del lápiz debe estar alineado con la protuberancia cilíndrica en la parte primera del pestillo y el agujero cilíndrico en la segunda parte del pestillo.

• Adjunta los archivos .stl para este paso.
