Chispa: La tableta DIY Modular (21 / 25 paso)

Paso 21: Diseño de tableta y montaje (caso brazo soporta)

Propósito

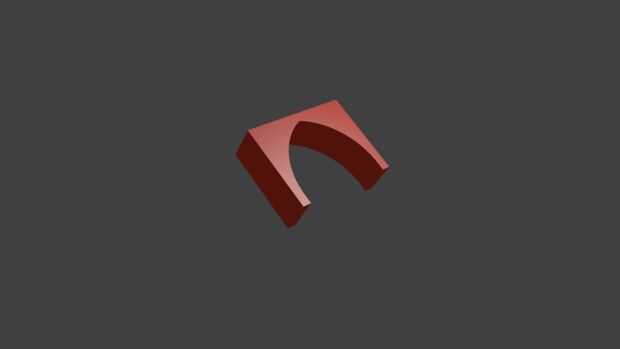

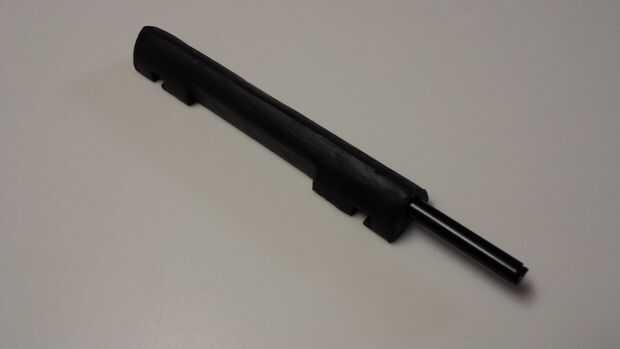

El propósito de los soportes de brazo es proveer una manija para el caso para que usted no necesita sostener el caso por la pantalla. Cada uno de estos soportes también tiene una capa de sugru. Decidí les cubra en sugru para darle una textura diferente cuando teniéndolos. El soporte estacionario tiene un agujero aburrido a través del centro para que un conector de barril de 5.5 x 2.1 mm puede ser apto para cargar su batería. El apoyo de brazo móvil tiene también dos propósitos más. La primera es servir como una tapa para cuando no está utilizando cualquiera de los puertos en su micro-pc. El segundo propósito es proporcionar vivienda para un lápiz de pantalla táctil.

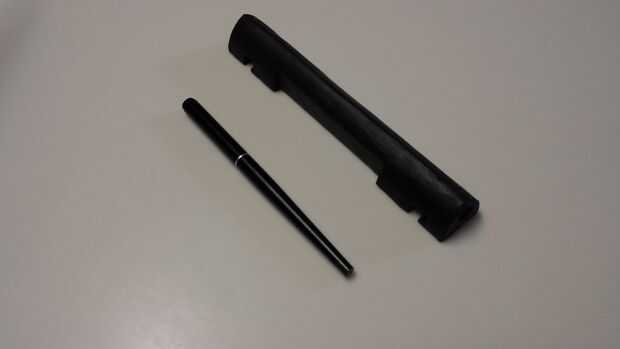

La aguja que he utilizado se puede encontrar aquí:

http://www.Amazon.com/GP/Product/B00ELPSUD4/Ref=oh_aui_detailpage_o06_s00?ie=UTF8&PSC=1

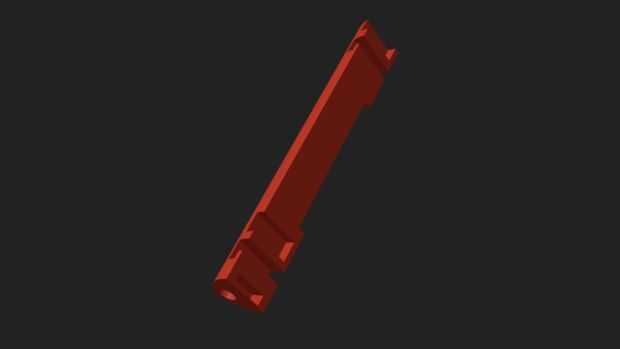

El apoyo de brazo móvil se desliza sobre dos extensiones de riel al caso de cuando el pestillo se tira hacia atrás. Mantener el apoyo de brazo móvil resbale demasiado lejos atrás cuando se expone la placa frontal, he añadido dos pins hacia la parte inferior de la caja. Los cortes correspondientes para cada una de estas protuberancias, así como por la extensión de la traba pueden encontrarse en el soporte de brazo móvil.

Asamblea

1. Tire del pestillo hacia atrás y simplemente deslice el brazo en su lugar.
2. Aplicar sugru tan uniformemente como sea posible con las manos a través de los soportes de brazo (cada brazo de apoyo utilizará 2 paquetes de sugru).
3. Utilice una superficie plana tal como una tarjeta de crédito para suavizar las superficies planas.
4. Utilice la herramienta de moldeo para suavizar las superficies curvas.
5. Permitir suficiente tiempo para sugru curar.

• Adjunta los archivos .stl para este paso.
