Chispa: La tableta DIY Modular (22 / 25 paso)

Paso 22: Diseño de tableta y montaje (cierre de hdmi)

Propósito

El propósito entero del pestillo hdmi es mantener pulsado uno de los cables de hdmi, adaptador de hdmi thefemale-hembra. El seguro permite el uso de un monitor externo a través de un cable hdmi. Inicialmente iba a conectar el cable micro hdmi al cable hdmi masculino a un splitter de hdmi. Luego desde allí Conecte un cable de hdmi macho-macho a la tarjeta controladora y otro cable de hdmi macho-hembra en el borde de la caja para salida hdmi. En un esfuerzo por ahorrar espacio, así como algo de dinero, decidí usar el pestillo en su lugar. También inicialmente el pestillo hdmi fue dividido en dos partes que debían fijarse a través de un adhesivo. Sin embargo esto llevó a algunos problemas de estabilidad y en última instancia resultó para ser innecesario. Como resultado la parte que he decidido subir era una sola pieza entera en lugar de dos piezas separadas.

Asamblea

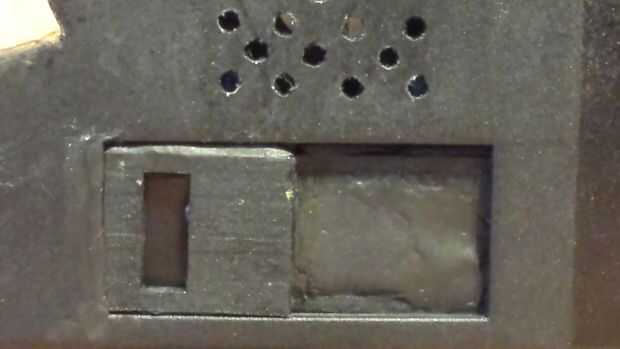

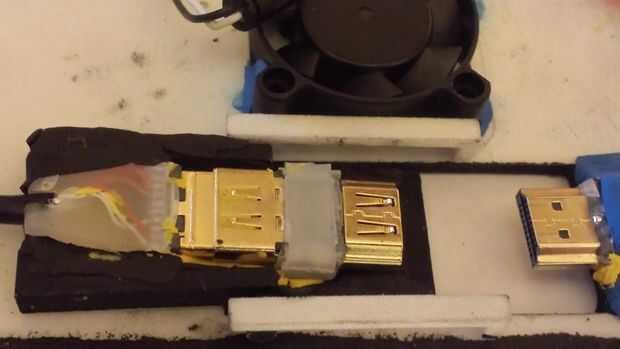

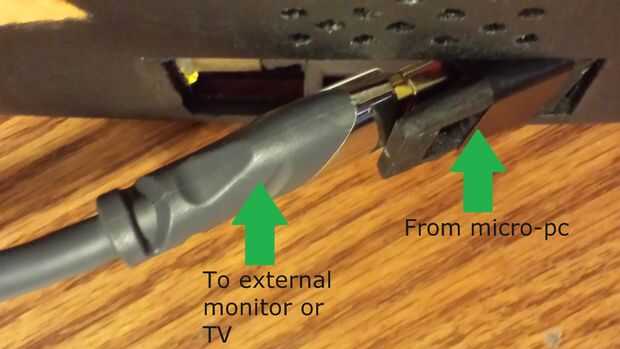

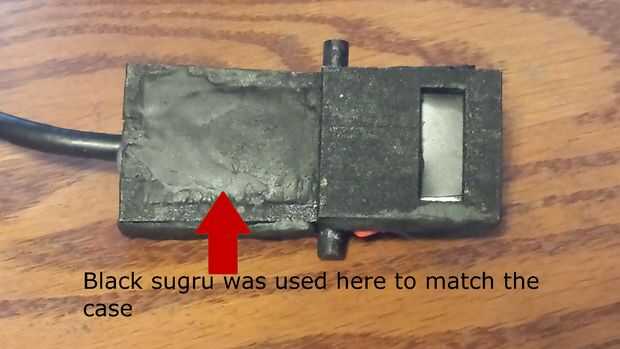

1. El más grande extremo macho del cable micro hdmi-hdmi, así como el adaptador hdmi hembra-hembra fueron atados al pestillo de hdmi con sugru.

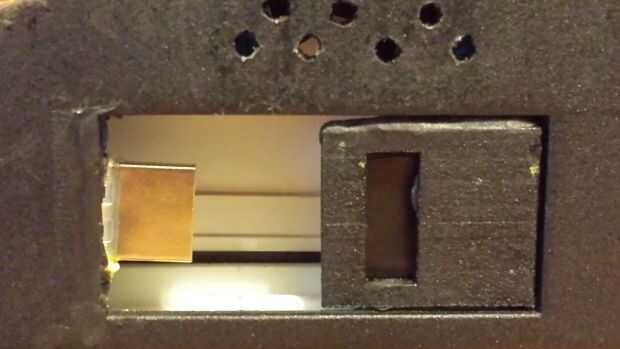

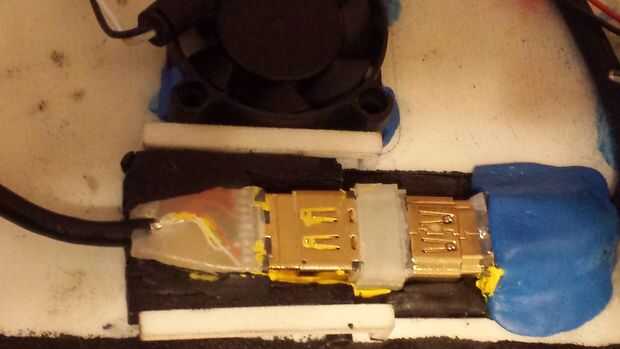

2. Un extremo del cable hdmi macho-macho (que está conectado a la tarjeta controladora de LCD) fue unido con sugru el caso justo enfrente el adaptador hdmi hembra-hembra, que puede quedar al ras con el conector del adaptador hdmi hembra-hembra.

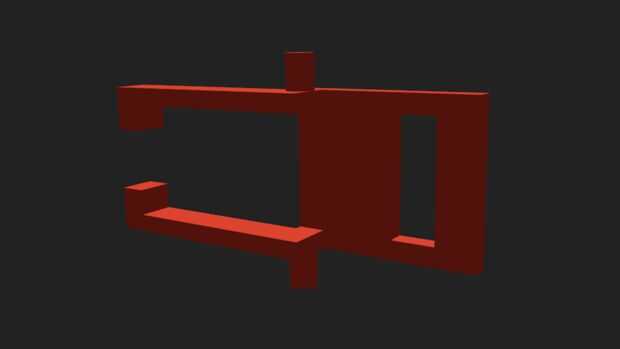

• Adjunto encontrará el fichero .stl para este paso.
