Chispa: La tableta DIY Modular (23 / 25 paso)

Paso 23: Tableta de diseño y montaje (cubierta inferior)

Propósito

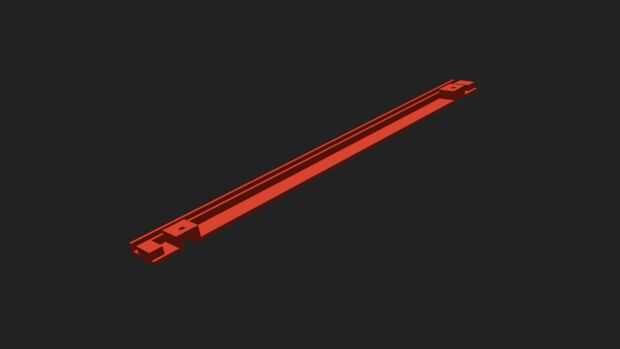

La cubierta inferior de la caja es lo que mantiene la pantalla en su lugar. Diseñé la tableta de manera que me permitió deslizar la pantalla en su lugar. No aplico un adhesivo para fijar la pantalla LCD. En cambio, he añadido protuberancias en los bordes de la tableta que la pantalla descanse sobre los bordes de la tableta. Si nos fijamos en uno de los bordes de la cubierta inferior, notarás que las protuberancias ejecutan frente a un lado a otro.

Asamblea

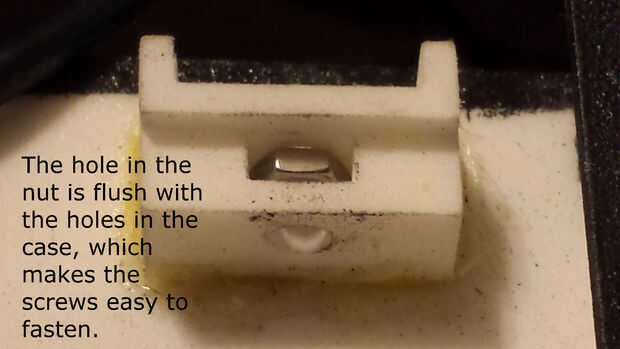

1. Hay dos cortes en la parte inferior de la caja donde hay poner dos tuercas hexagonales.
2. Deslice la pantalla en su lugar.

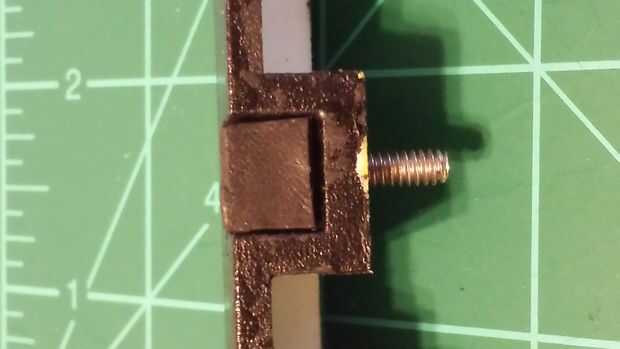

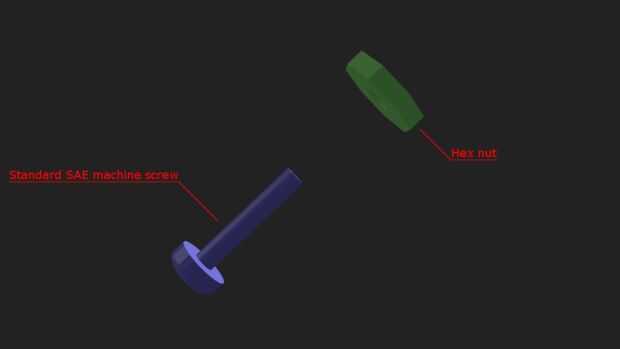

3. Alinee la cubierta inferior y luego inserte un tornillo de máquina del SAE estándar en cada uno de los agujeros circulares de la cubierta inferior.
4. Para ocultar los agujeros en la cubierta inferior, decidí hacer algunos covers de sugru. Para ello, primero es cubrir el agujero con un agente liberador (agua jabonosa).

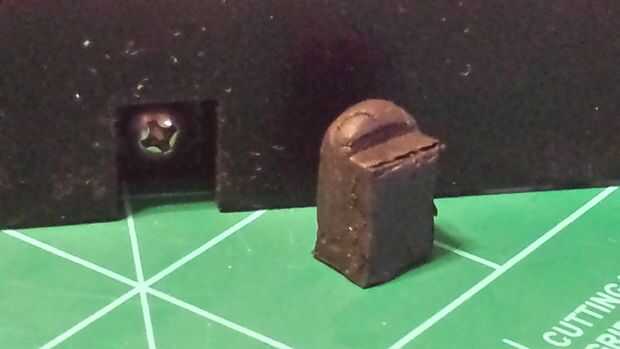

5. A continuación llenó el agujero con sugru.

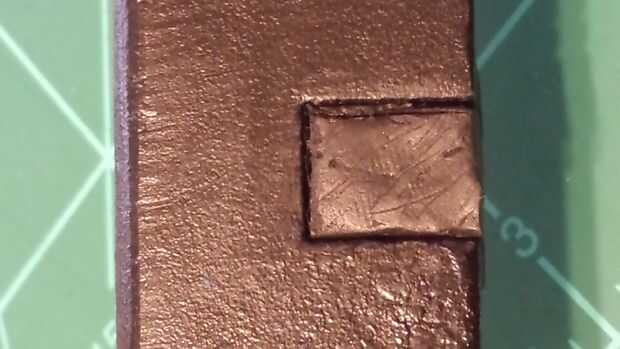

6. Finalmente para hacer estas cubiertas al ras con la cubierta inferior, utiliza una superficie plana tal como una tarjeta de crédito que raspe el exceso.

• Adjunto encontrará el fichero .stl para este paso.
