Chispa: La tableta DIY Modular (7 / 25 paso)

Paso 7: Cableado y alimentación (soldadura 3PDT interruptor)

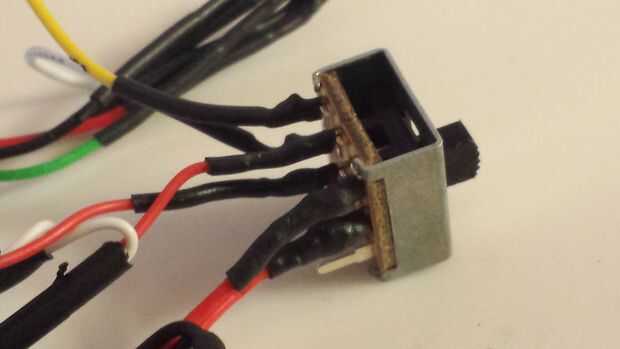

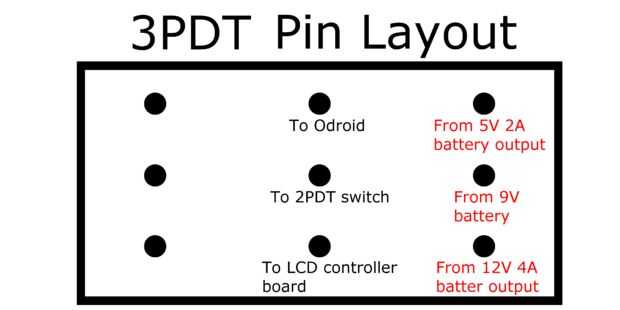

Sólo tenemos que cortar los cables positivo, todos los cables negativo izquierda deben ser conectados. El cable positivo conectado a la clavija de la batería debe conectarse a uno de los pasadores normalmente cerrados. El otro extremo de ese mismo cable positivo debe conectarse a la patilla común que está en la misma fila que el pin normalmente cerrado conectado a que cables de contraparte. Al tener esta configuración de cableado, tenemos una columna de pernos que no se conectará. Si el tablet es 'on', los tres pernos comunes se conectará a los tres pines normalmente cerrados con cables conectados. Si el tablet es 'off', los tres pernos comunes se conectará a los pins de normalmente abiertos con sin cables. En orden a agregado este interruptor a la placa frontal permutable usé sugru negro para que el interruptor correspondería con el color de la tableta. (Nota: el pin común del interruptor 3PDT con energía suministrada por la batería de 9V a través del pin normalmente cerrado, está conectado a la terminal común del interruptor 2PDT.)
