Chispa: La tableta DIY Modular (8 / 25 paso)

Paso 8: Cableado y alimentación (soldadura 2PDT interruptor)

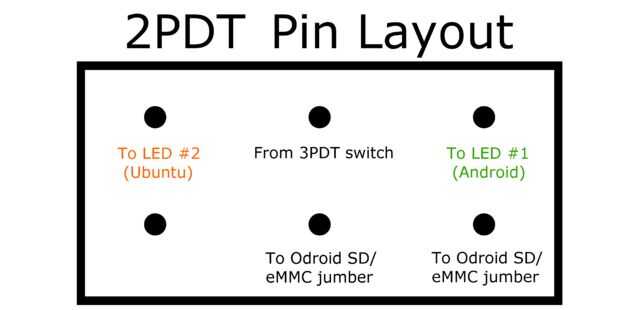

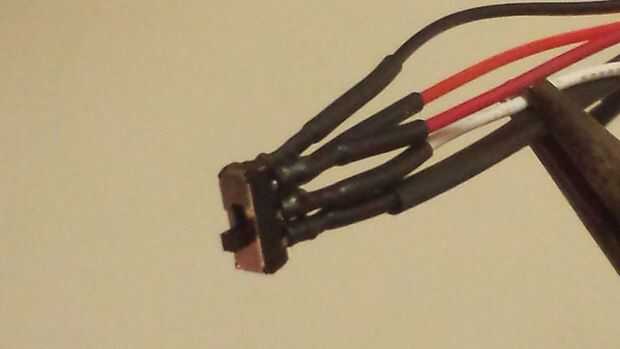

Como se indicó en el paso anterior, se suministra corriente al interruptor 2PDT mediante el pin común. Los pernos normalmente cerrados y normalmente abiertos en la misma fila que el pin común que tiene el poder, suministrará energía a los dos LED que indican qué sistema operativo se está utilizando actualmente. El extremo negativo de cada una de las necesidades de los LED para ser conectado directamente al cable negativo del Cable terminal de la batería de 9V. En cuanto a las otras tres clavijas de la 2PDT se debe dejar el un paralelo al LED naranja (OS en Ubuntu) sin nada conectado. El pin común así como el perno paralelo al LED verde (Android OS) debe tener los conductores del cable el puente Unido. El cable de puente se unirá al puente del eMMC/SD de odroid. Por esta configuración puedo controlar qué sistema operativo así que LED correspondiente se utilizará a través de un interruptor. Como con el interruptor 3PDT, usé negro sugru a agregado el interruptor 2PDT en la placa frontal. (Nota: la Junta de desarrollo de Odroid X2 es el único que conozco que tiene un puente en el circuito y ahora está descatalogado. Sin embargo, el Odroid XU3 tiene un interruptor montado en la placa, que puede ser modificada para ser utilizado con un cable de puente.)
