Paso 2: Haga las conexiones

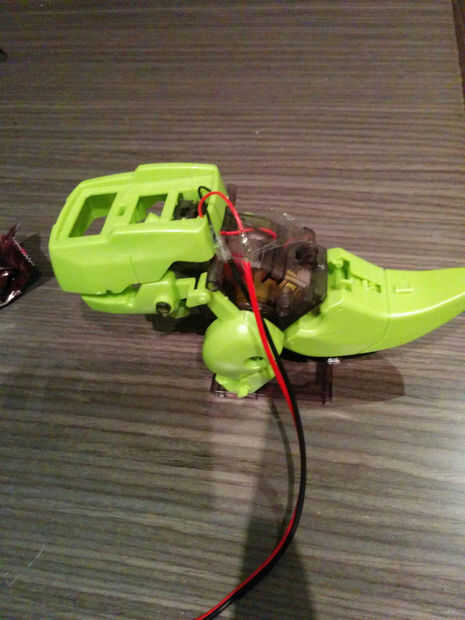

En primer lugar, construir su juguete solar de dinosaurio y quitar el panel solar. Después de que usted puede conectar el juguete a la batería un poco y verá cómo sus movimientos.
Más adelante explicaré cómo usar el motor L298n para controlarlo. De hecho, las conexiones son muy fáciles.
Para el dinosaurio growl sonido acabo de descargar de https://www.freesound.org/search/?q=dinosaur y coloque el interruptor de poco en la Uno de LinkIt a MS (almacenamiento masivo) en lugar de UART y acaba de copiar a la unidad que aparece en Windows cuando lo conecte. Eso es todo.
Por supuesto, no olvides conectar los altavoces y su batería: P
Conecte el fotorresistor a la analógica A0 como entrada LinkIt un tutorial Sensor de luz.

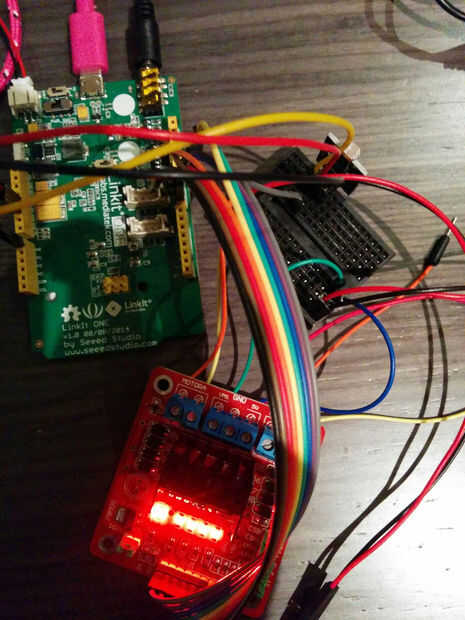

Conecte el IN1 y IN2 de la impulsión del motor L298n la D8 y D9 de LinkIt uno y ENA a 5v. No sé si es una buena idea, porque si vemos la documentación de la L298n ENA (Enable pin) le permite controlar la velocidad del motor con una señal PWM (pulso con modulación), pero funciona mejor que conectar directamente a la D3.
Hecho!!!!!! No gran cosa si usted ya ha estado jugando con estas cosas.
Siguiente. Vamos a código.
