Chromation sistemas RGB LED tubo luz (1 / 10 paso)

Paso 1: Materiales y herramientas


Kits con todos los componentes electrónicos, incluyendo: 24 canal alto LED controlador Kit actual, 16 secciones (3 LEDs RGB por) de tira de LED RGB 12v, doble voltaje fuente de alimentación con Panel montaje DC jack y el cable se puede encontrar en la tienda

O conseguir un kit completo, con todos los componentes electrónicos mencionado, la pipa del PVC, el plástico que cubre, los casquillos de extremo listos para usar. Encontrar aquí

Componentes electrónicos:

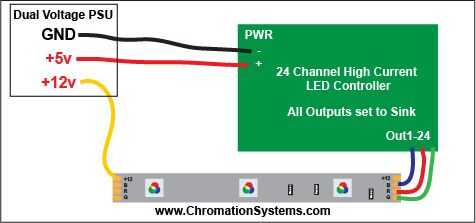

Fuente de alimentación: Hay algunas opciones aquí, pero necesita por lo menos 12v @ 1A y 5v @ 500ma

  1. Doble fuente de alimentación con 12v @ 1A y 5v @ 500ma Power Supply(included with the full kit) Como este uno
  2. fuente de alimentación de 12V @ 2A o más y un circuito reductor de 5v o un Convertidor DC/DC

Piezas del hardware:

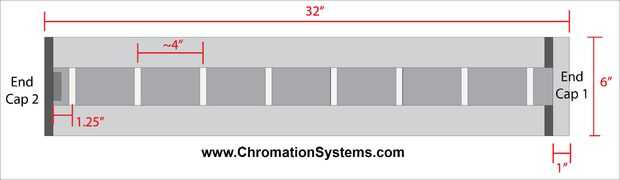

  • 2" identificación de tubería de PVC, blanco es el mejor, lo de Home Depot, 10 pies para ~ $6, corte a 30,5" si siguiendo exactamente medida de otra manera!
  • 2 x 1/2" espesor, 6" de diámetro madera disco tapones
  • 32 "x 19,25" x 50mil gruesa, polietileno de alta densidad nublado hoja de plástico **
  • Remaches de 1/8 Papa, usé blanco unos.
  • Pintura en aerosol blanco
  • Cinta de aluminio o película adhesiva reflectante.

** Esto puede ser difícil de encontrar, he comprado unos 48 "x 24" hojas a través de un distribuidor por mayor. No tengo ni idea de dónde podría encontrarse.
Hay muchas cosas que podrían utilizarse como papel semi-transparente (papel de arroz?) o algún otro tipo de plástico.

Herramientas:

  • Rompecabezas o sierra de cinta
  • Lijadora o papel de lija
  • Soldadura de hierro
  • Taladro o taladro de columna
  • Maquinilla de afeitar o rotativo cortador para cortar las láminas de plástico.
  • Sizzors
  • Pop pistola de remaches y remaches (blancos)
