Paso 6: Alambre el controlador y el ensamble
Preparar el controlador:

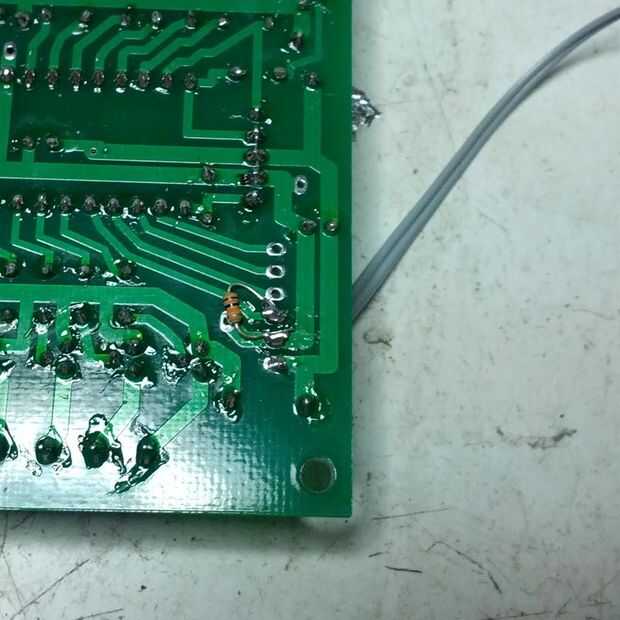

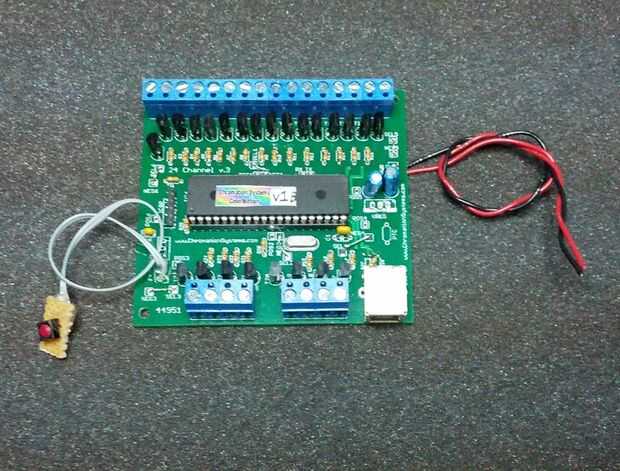

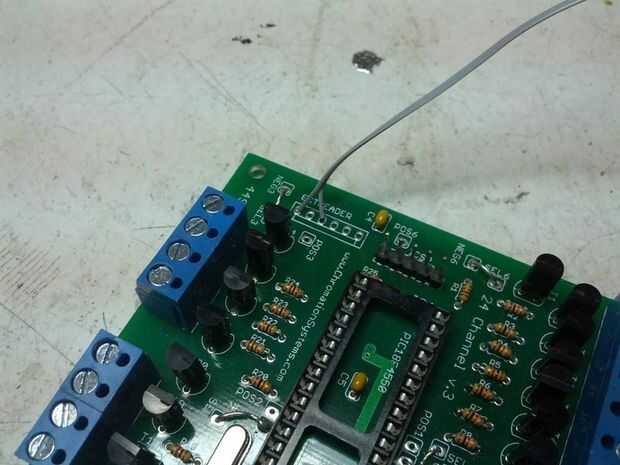

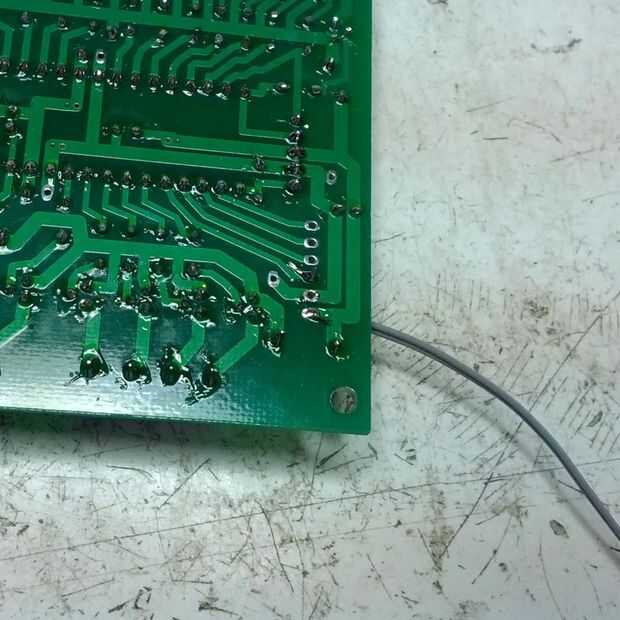

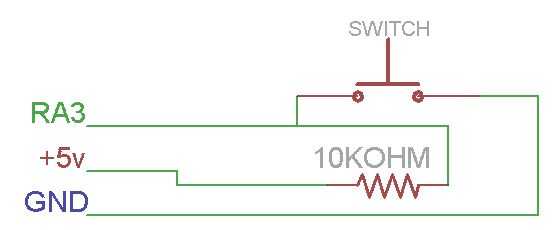

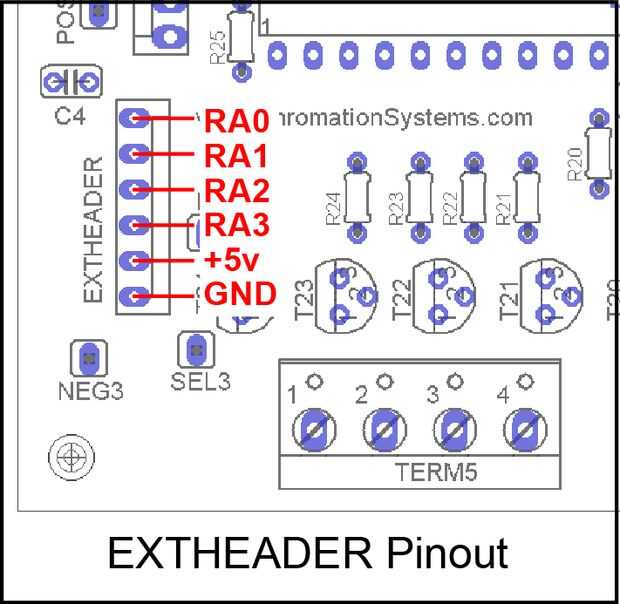

- Completar los 24 canales alta corriente LED controlador USB y configurar todas las salidas a hundirse. No decidí instalar el cabezal de 6 pines y cabezal de alimentación de 2 pines. El botón fue atada con alambre la manera más sencilla y la energía fue conectada directamente a la posición de jefe PWR con algún alambre.
- El kit incluye botón completo, siga las instrucciones (o método) de instructions(Instructable) de los 24 LED controlador de canal

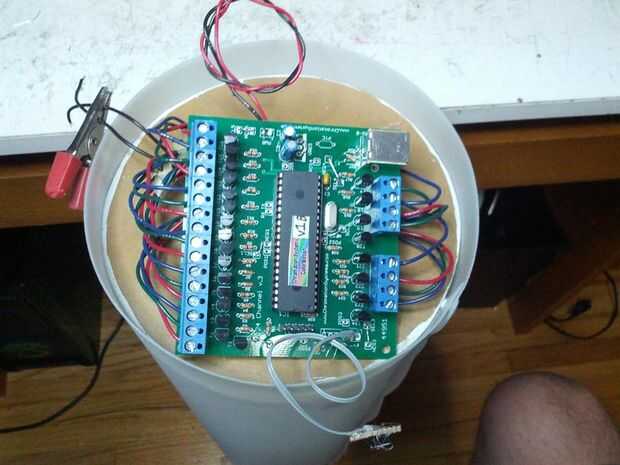

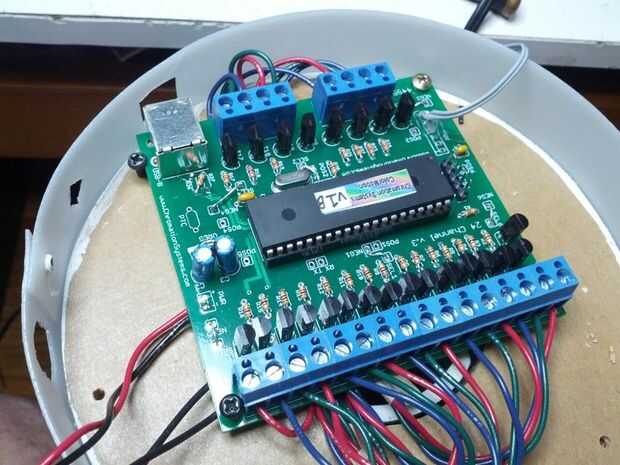

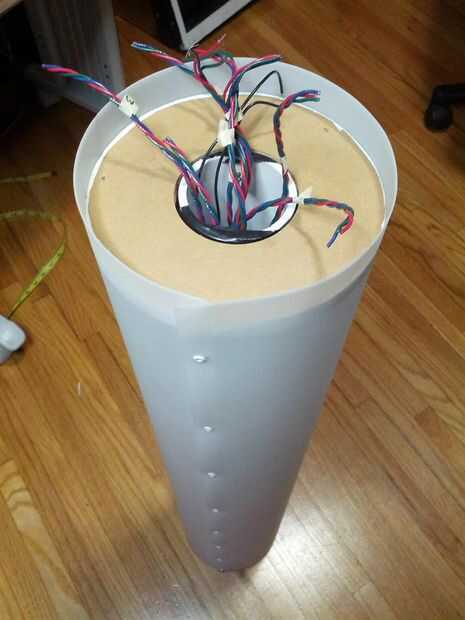

Controlador de montaje: El controlador necesita una conexiones externas para el botón, el enchufe y el conector USB. Y opcionalmente un conector ICSP (no mostrado aquí) todas las conexiones deben ser de a lo largo de la costura con los remaches pop a mantener limpia mirando de frente.
- Prueba de ajuste del controlador en el compartimiento, es más importante montarlo de manera que el conector USB se puede acceder desde el borde una vez que se corta un agujero en la chapa.
- Tener en cuenta los cables y sus posiciones requiere.
- Una vez que su prueba todos ajusten correctamente, mantenga el regulador en su lugar y marca el taladro de 1/16 agujeros en la madera a través de los orificios de montaje de PCB, no todos son accesibles pero usan tantos como sea posibles.
- Atornille el regulador.
Agujeros de conexión externa:

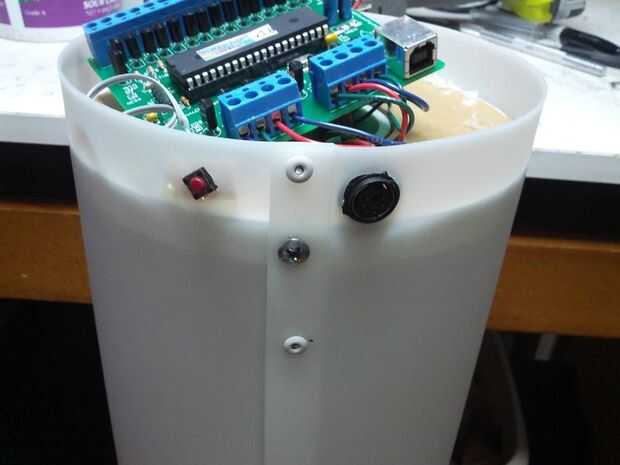

- Utilice una 1/4 broca para perforar hacia fuera aproximadamente donde los agujeros serán para el acceso a la toma USB, jack de botón y el poder.
- Utilice una cuchilla para cortar cuidadosamente los agujeros a su tamaño final. Exacto es mejor, tener realmente cuidado y utilice una cuchilla afilada.
- Pruebe la colocación de las conexiones externas en sus agujeros
- Hacer los ajustes.

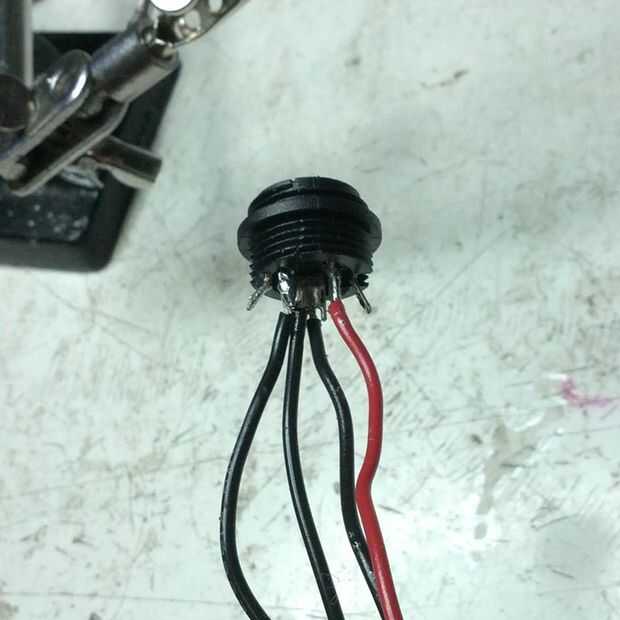

- Averiguar cuánto tiempo para cortar los cables de alimentación (+ 5v y + 12v) y cortar a la longitud, y luego soldarlos en el DC jack, tenga cuidado evitar puentes de soldadura y asegurar que la soldadura de los cables a los pines (cada uno en contacto con + 5, + 12 y GND tienen 2 pines y dejan las patillas escudo desconectados)
- Utilice pegamento caliente para fijar el ensamblaje del botón en su agujero.
