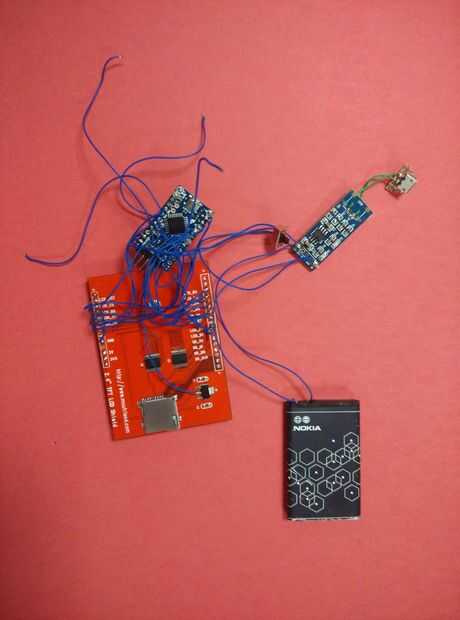

Paso 4: Soldar el TFT y Arduino Pro Mini
Esta parte es un poco complicada. Quite los pernos de la cabecera de la pantalla TFT. Esto hace que sea menos consumo de espacio y ya que nos estamos conectando a un arduino Mini Pro no necesitamos de todos modos. Ahora soldar cada patilla del TFT para el arduino Mini. Aquí es una referencia rápida:
LCD_RST -> RESET
LCD_RS -> A2
LCD_WR -> A1
LCD_RD -> A0
LCD_D2 -> 10
LCD_D3 -> 11
LCD_D4 -> 4
LCD_D5 -> 5
LCD_D6 -> 6
LCD_D7 -> 7
LCD_D0 -> 8
LCD_D1 -> 9
Nota: El Pin de LCD_CS no es necesario y por lo tanto no se suelde este pin. Utilizaremos A3 como un pin de salida para timbre más adelante.
