ChronosMEGA; un reloj de pulsera (9 / 16 paso)

Paso 9: Orden de PCB y de soldadura

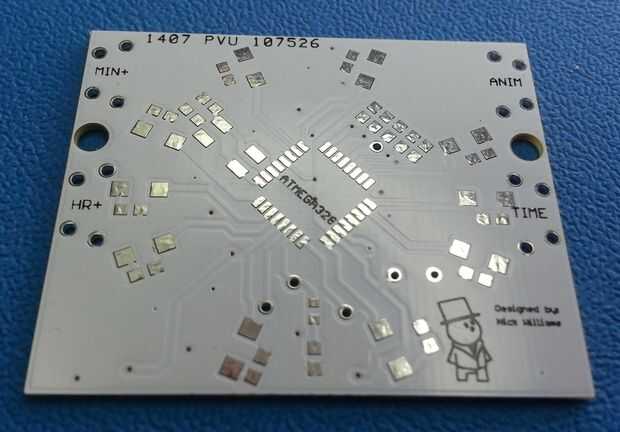

Utilizando la herramienta de procesador de CAM del águila, exportan el diseño a archivos Gerber, pedí cinco tableros con un blanco de la máscara de Seeedstudio fusión PCB [1] servicio de soldadura. Las tablas son sólo de 0,8 mm de espesor.

Todos los componentes fueron soldados a mano.

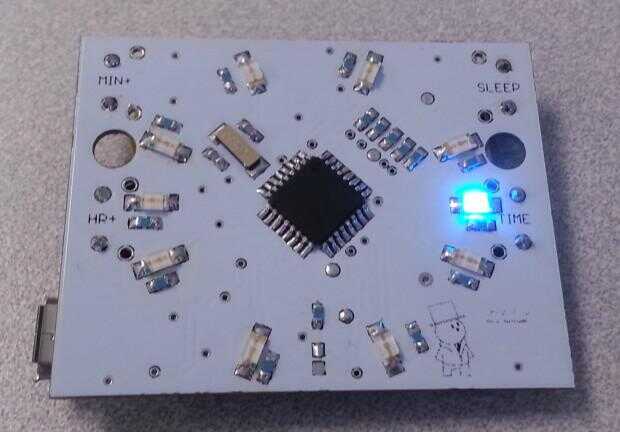

Se muestra a continuación es el costado del componente de la Junta soldada completamente:

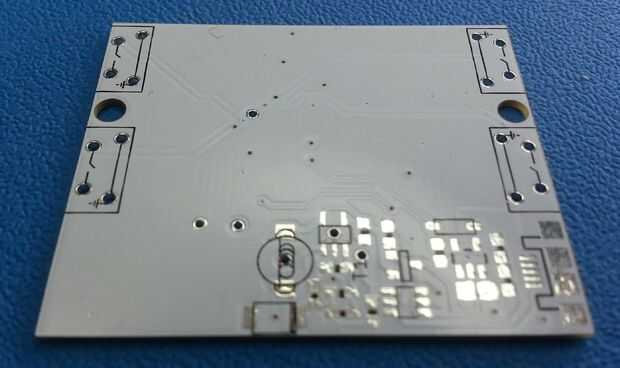

Y el lado de soldaduras de la placa:

[1]: http://www.seeedstudio.com/service/index.php?r=site/pcbService
