Paso 10: Diseño de la caja del reloj en SketchUp

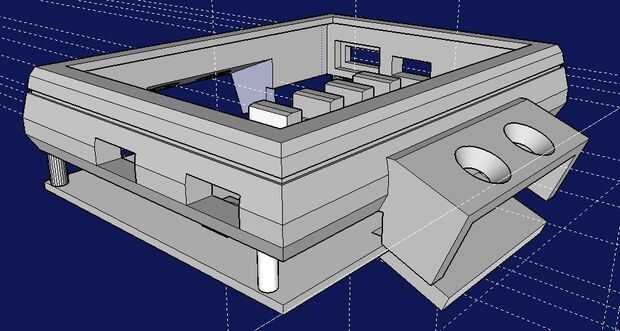

El caso fue diseñado con Google SketchUp y consta de 3 componentes principales:
• El bisel superior
• La placa inferior
• Los cuatro botones
Estos tres componentes fueron combinados en un único modelo con bielas. Esta guardado en tiempo y dinero cuando el diseño fue pedido para ser fabricado por Shapeways.

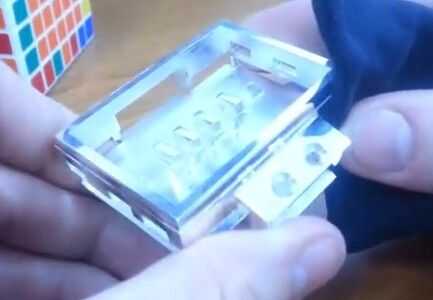

La caja del reloj es hecha de pura plata pulida.

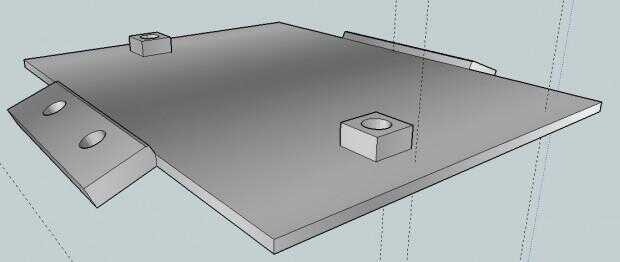

10.1. la placa inferior
Es una placa gruesa de 1mm que tiene 2 agujeros de montaje para el PCB y 4 agujeros (2 en cada lado) en las alas de gaviota para el bisel superior atornillar en la placa inferior. Los agujeros en las alas de gaviota actúan también como el método de instalación para la venda de reloj de cuero.
Estos 6 agujeros fueron todos intervenidos a mano con una rosca 4-40 patrón.
10.2. el bisel superior

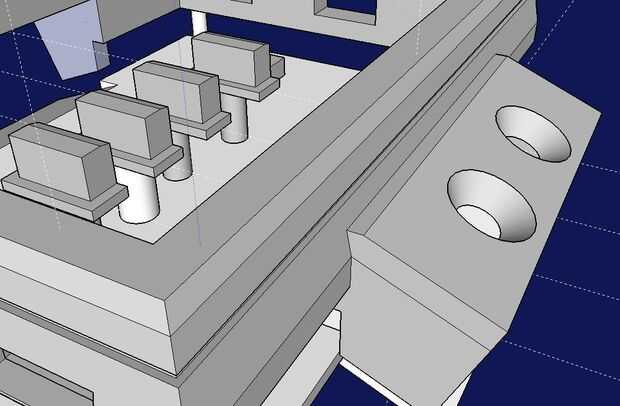

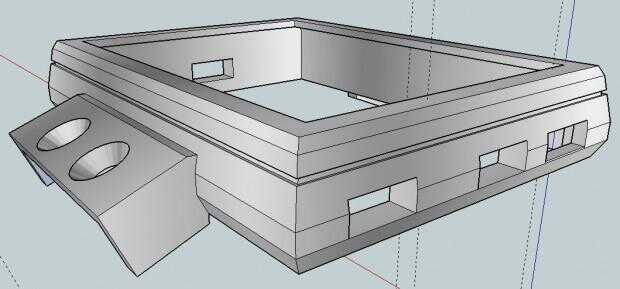

El bisel superior es la cáscara que rodea y protege el reloj. Tiene dos alas que son paralelas a la placa inferior de gaviota y han afilado los agujeros para que los tornillos para sentarse a ras. El bisel también cuenta con cuatro aberturas para los botones para encajar en y una sola escotilla permitiendo el fácil acceso al hub Micro USB de a bordo el reloj.
Hay un pequeño bisel en la parte superior del bisel, que actúa como un punto de montaje para el vidrio que se agregará.

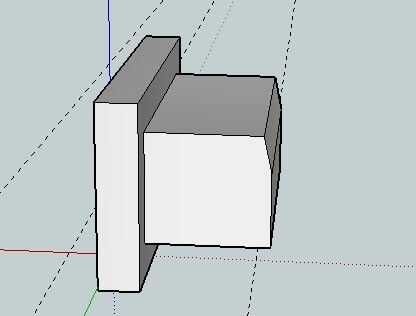

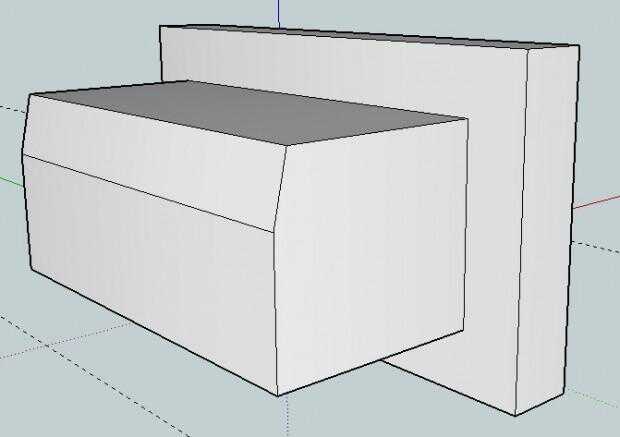

10.3. los cuatro botones

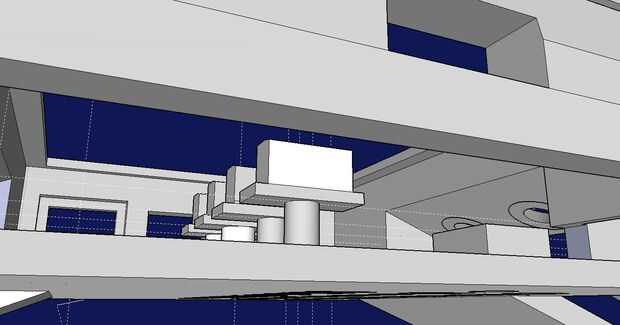

Los cuatro botones se sientan al ras en el bisel de la parte superior de la caja del reloj. Actúan como extensiones de los cuatro botones que se incrustan debajo de la ver.
