Paso 11: Montaje de la ChronosMEGA
Armando totalmente el ChronosMEGA demostró para ser un desafío porque las tolerancias espaciales eran increíblemente apretadas.
También fue muy divertido hacer los últimos ajustes de reloj y por fin ver mi creación en él es completo estado.
11.1. preparación de la caja del reloj
La caja llegó a mí como una unidad de un solo modelo: con los botones y las dos mitades conectadas junto con pequeñas varillas de plata. El caso fue diseñado de esta manera porque es mucho más barato para un modelo más grande que varios modelos más pequeños.
Utilizando una dremel, las varillas fueron cortadas y alisadas hacia abajo.
Dos agujeros en cada ala de la gaviota de la placa inferior fueron perforados y roscados con 4-40 roscado a mano. Los soportes separadores para la Junta de vigilancia se aprovechado así.
Los botones tienen pequeños rebordes que debían ser presentadas abajo un poco para acomodar las limitaciones de tamaño de la caja.
Se muestra a continuación es cómo se preparó el bisel superior antes de combinar las dos mitades del reloj. Observe cómo delgado el botón bridas son y la cinta en el exterior de la caja para sostener los botones en su lugar.
11.2. la venda de reloj
Elegir una pulsera de cocodrilo cuero elegante. La banda fue marcada por donde se fijan las alas de gaviota a y luego para hacer una ruta de acceso para los tornillos de máquina.
11.3. taladrado y roscado de los agujeros adicionales
El caso necesita agujeros adicionales en las alas de gaviota de fondo; después del proceso de perforación, los agujeros fueron intervenidos con una rosca 4-40 patrón. Acero inoxidable pernos sujetan el caso y pasan a través de la venda de reloj.
11.4. el vidrio
Agregar el vaso fue, sorprendentemente, un desafío simplemente porque encontrar un producto lo suficientemente grande para cubrir la cara del reloj pero suficiente para caber el perfil delgado demostró para ser toda una proeza. El vidrio tenía que ser aproximadamente 1mm de espesor y menos de 36mm por 50 mm. 1/8 de pulgada o más de 3mm ofrece casi todos productos de cristal que he encontrado en su más fino. He encontrado algunos productos de vidrio que eran muy delgados pero sólo abastecería a las corporaciones.
Finalmente encontré el vidrio que estaba buscando buscando "Gran microscopio diapositivas" en Amazon, que solamente un solo producto medido a 1 m X 2 "X 3". Portaobjetos de microscopio normal son de 1 mm X 1 "X 3" y así no ajustan a mis necesidades. Un enlace a las diapositivas que he comprado son en la cuenta de materiales (BOM) que se incluye en la descarga del zip en la primera página de este Instructable.
No sólo encontrar vidrio que era de tamaño correctamente fue difícil, pero también cortando el vidrio era muy duro. El vidrio no era templado y muy fina, solamente muy que poca presión puede aplicarse en el vidrio durante el corte. Esto presenta un problema, porque la presión es necesaria para esa línea de grabado en el vidrio.
Aproximadamente 20 portaobjetos se rompió hasta que finalmente tuve un cortado a la medida con éxito.
11.5. ensamblar todas las piezas juntas
El vidrio se ajustaron para el bisel superior desde el interior de la caja y debe reposar unas horas.
Todo fue limpiado y pulido.
Después de que las bridas de botón fueron a un espesor deseado, se colocaron en los espacios de la luneta y cinta aplicada hacia el exterior para mantener en su lugar.
La placa del sistema AVR fue fijada con 2 tornillos 4-40 en la parte inferior placa de la caja de plata.

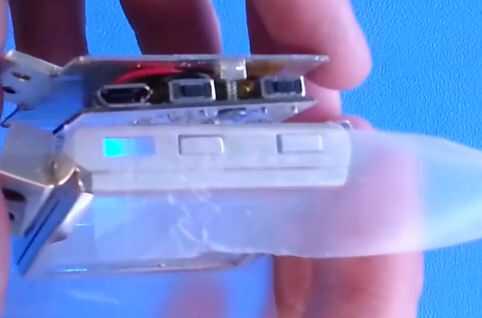

Atentamente, insertaron la unidad AVR y placa inferior extremo USB primero en la unidad superior de la luneta. La USB debe estar primero en su inserto del bisel superior de ventana.
Al otro lado de la parte inferior se movió suavemente por el borde del bisel superior hasta que el caso se cerró junto. Los botones fueron probados para asegurarse de que ellos no pegan y funciona correctamente.
La venda de reloj fue insertada en el alas de gaviota y entonces fijado con 2 tornillos de máquina cabeza plana 4-40, así el caso de cierre y manteniendo al mismo tiempo la banda.
