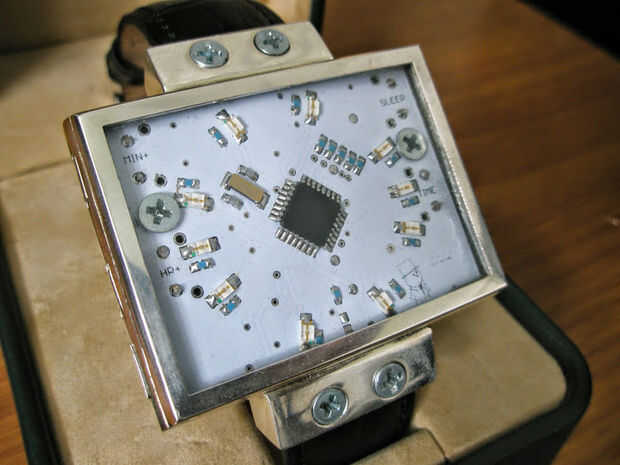

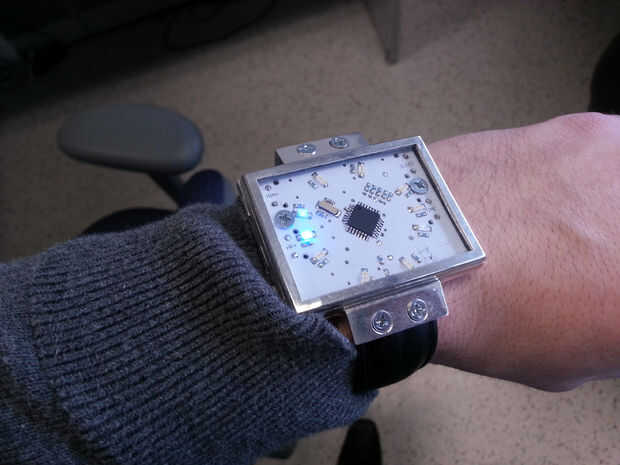

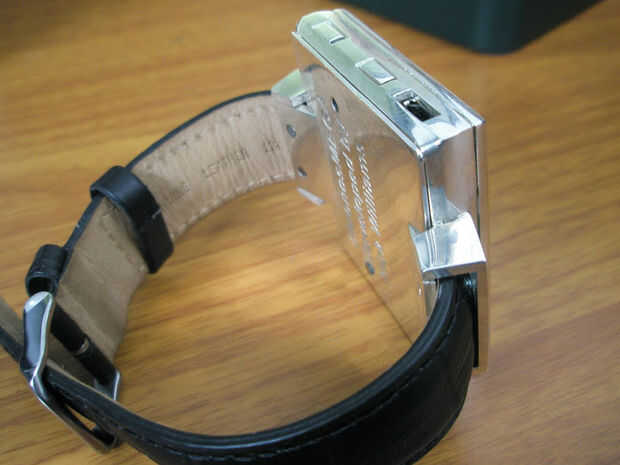

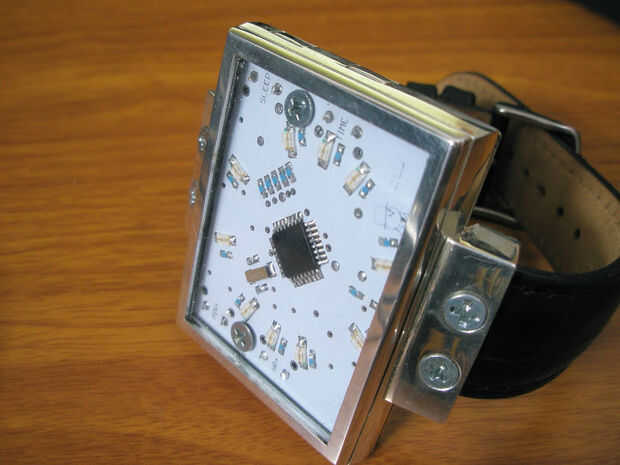

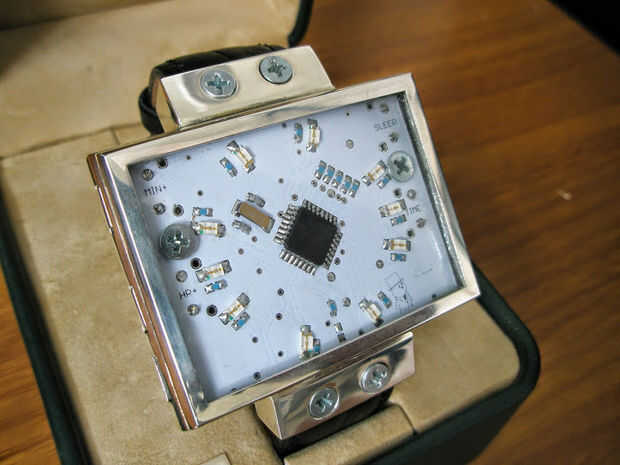

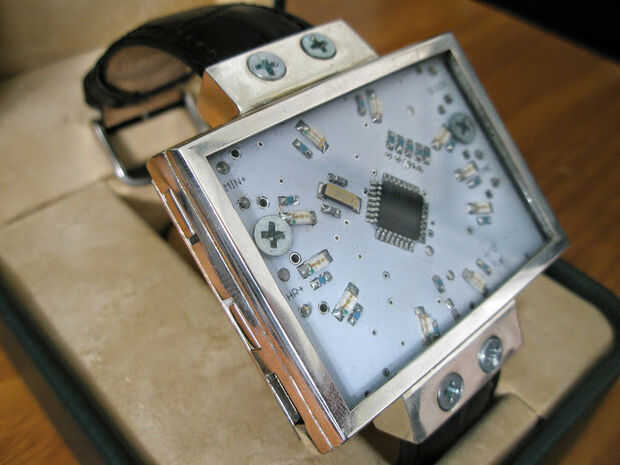

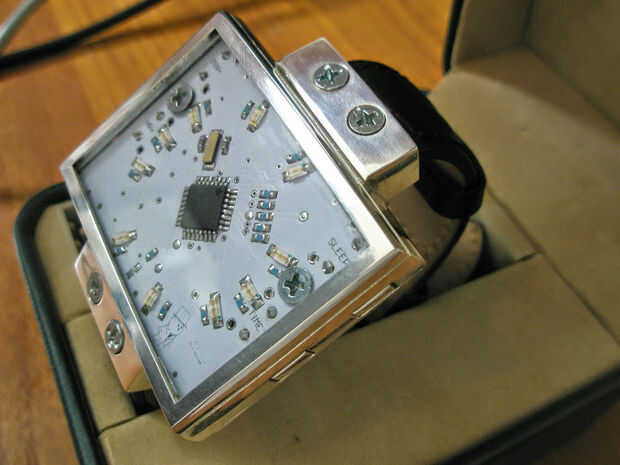

ChronosMEGA; un reloj de pulsera (1 / 16 paso)

Paso 1: Tabla de contenido/Pre-requisites

1.1. tabla de contenido

1.1.1. sección 1: El diseño; el desarrollo

  • Paso 3: Teoría de operación
  • Paso 4: Anteproyecto
  • Paso 5: Software con Asamblea
  • Paso 6: Característica de la animación
  • Paso 7: Diseñar el PCB en EAGLE
  • Paso 8: Exportar el diseño a SketchUp
  • Paso 9: Orden de PCB y de soldadura
  • Paso 10: Diseño de la caja del reloj en SketchUp
  • Paso 11: Montaje de la ChronosMEGA

1.1.2. sección 2: El proceso de clonación

  • Paso 13: ChronosMEGA clonación: introducción y primeros pasos
  • Paso 14: ChronosMEGA clonación: preparación y carga de Software
  • Paso 15: ChronosMEGA clonación: armar el Hardware
  • Paso 16: Cierre de declaraciones y reflexiones sobre el ChronosMEGA

1.2. requisitos previos

Este reloj no era hecho con una experiencia de principiante. Si desea conocer este Instructable y para construir su propio reloj como el mío con su propia interpretación, debe comprender al menos los siguientes conceptos:

  • Conocimientos básicos de elementos pasivos (resistencias, capacitores e inductores) y aplicaciones reales

    • Resistencias pull-up
    • Disociación y carga de condensadores
  • Conocimiento en programación de un microcontrolador y configuración de fusibles (si AVR) y registros (programé con el conjunto pero se puede usar C si lo desea)
  • Experiencia de diseño de PCB
  • Experiencia de Editor de PCB SW para construir piezas de encargo y ejecución en diseños de circuitos
  • Capacidad de leer fichas técnicas bien (debe ser cuidadoso al leerlos)
  • Una disposición a aprender SketchUp (cualquier persona puede averiguar con facilidad este SW)
  • Experiencia de soldadura SMD
