Paso 7: Diseñar el PCB en EAGLE
Un poco de pensamiento entró en el diseño de la Junta; originalmente tenía algunos diseños plain, pero finalmente me vino la idea de matriz circular y corrí con él. Había metido los circuitos de suministro de potencia en la parte inferior de la espalda de la Junta. Planeé para que la batería a sentarse detrás de la Junta, por lo que evitar superposición de componentes para darle el reloj el perfil más delgado posible.
Cubriré los componentes más interesantes o desconocidos de la Junta y el diseño.

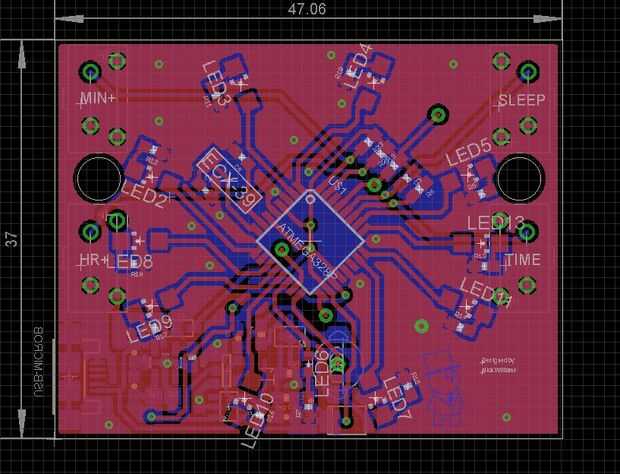

7.1. organización de los LEDs
Una gran meta para este reloj era hacer tan estética como sea posible, por lo tanto, los LEDs fueron arreglados para ser simétrica horizontal y verticalmente. Elegir un anillo circular porque la forma apacible y el movimiento de rotación de los LEDs se parecían a contraste de otra manera bordes agudamente rastros y ICs.

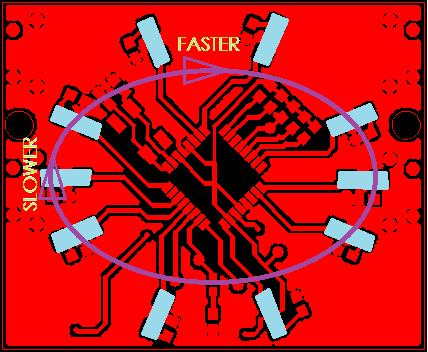

7.1.1. sutiles desplazamientos en el espacio para un efecto más rápido/más lenta
Resulta notable que los LED no están espaciados distancias iguales apartes. Esto fue hecho a propósito para crear un efecto muy sutil. Mientras que el ChronosMEGA está en su estado inactivo, una luz va a viajar alrededor de la esfera del reloj. Puesto que los LED tienen diferentes espaciamientos, la luz parece viajar más rápido en la parte superior e inferior y más lento en los lados izquierdo y derecho.
7.2. hacer al circuito de potencia pequeña
Un gran obstáculo para que el circuito de potencia fue el dimensionado y la disposición de la Junta, mientras que todavía proporciona tamaños de seguimiento adecuado y planos para manejar la corriente y para ayudar a disipar el calor. El 3 ICs utilizados en el circuito de alimentación fueron elegidos porque eran eficaces y se ofrecieron en SOT23 paquetes para una huella mínima. Cada diodo individual, inductor, resistor y condensador fueron elegidos cuidadosamente para mantener la huella más pequeña posible y también cumplir con las expectativas. Estas limitaciones en el proyecto condujeron a muchas revisiones y ensayos para finalmente obtener el mejor producto.
Todos los circuitos de potencia fue cabido dentro de 4 décimos de una pulgada cuadrada.
7.3. colocar la pila en la parte posterior
Elegir un relativamente grande: 3.7V 400mAh batería para mi aplicación. La batería es en el tamaño: 25 x 35 x 5 mm. La cara del reloj tuvo que ser hecho suficientemente amplia como para acomodar a los conjuntos de 2 botones a la parte larga de la batería o al lado. En el espacio restante en la parte inferior del reloj, fue presentado el circuito de potencia.

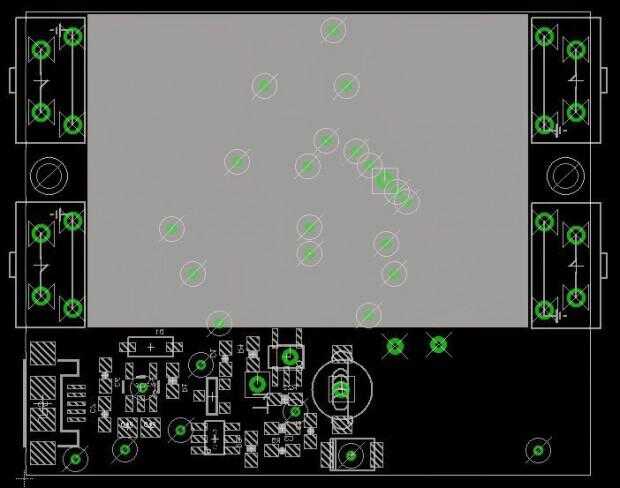

En la siguiente imagen, puede ver claramente la pila grande, gris que apenas le cabe entre los botones. Todos los circuitos de alimentación por debajo de la batería se muestran.

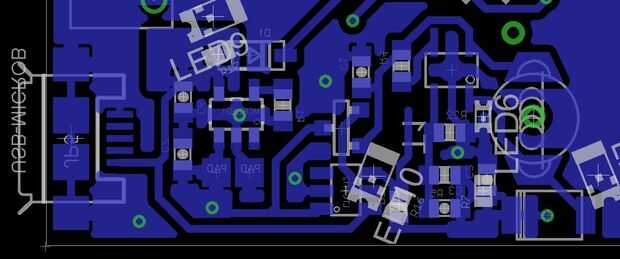

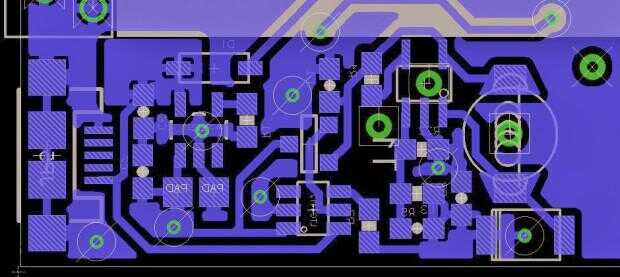

Aquí es un cierre de los rastros de cobre para el circuito de potencia:
7.4. Añadir Chip a mi diseño

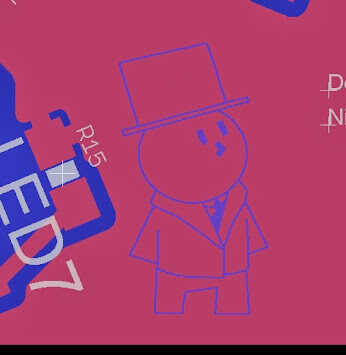

La viruta es de mi propio diseño, he estado usando lo como un avatar para mi interfaz en línea. Eso me parecía apropiado para añadirlo a la Junta que yo estaba diseñando:
Usuario: ioBridge armar un Instructable agradable [1] demostrando cómo hacerlo.
Algunas notas acerca de cómo agregar imágenes a su Junta Directiva. Idealmente, debe ser una imagen monocromática, lo que significa que sólo utiliza dos colores. Creo ioBridge utiliza Photoshop o algo parecido, pero he creado mi imagen en MS Paint. Después de que haya terminado de dibujar su imagen, "guardar como" la imagen como un BMP monocromo.
Además, antes de importar la imagen, asegúrese de mover el proyecto de origen. Al importar el BMP, se crea en el origen y se compone de muchos, rebanadas pequeñas. Se puede seleccionar el BMP como un todo con un solo clic. Debe agrupar todas las rebanadas luego mover el grupo para organizar la colocación de su imagen.
Si desea mover la imagen más tarde, pero ya está en el tablero y no puede "agrupar" la imagen sin otros componentes de la agrupación. Como alternativa, puede desactivar todas las capas del tablero excepto capas: 200-208. Esto aislará todo lo de la imagen, lo que permite al grupo la imagen sin recoger otros componentes.

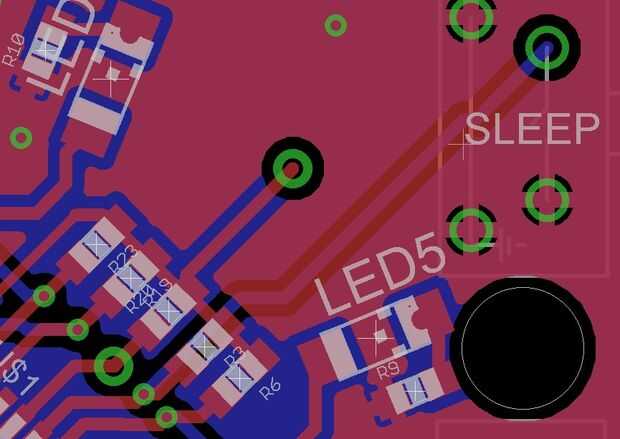

7.5. Añadir agujeros para el soporte de los tornillos
Con las limitaciones de tamaño en el reloj, había muy poco espacio para agregar los agujeros de montaje para que la Junta podría estar atornillada en la caja del reloj. Hice 2 orificios de 4mm a cada lado del reloj entre los dos botones, con el fin de dar cabida a un tornillo 4-40.
