Paso 8: Exportar el diseño a SketchUp

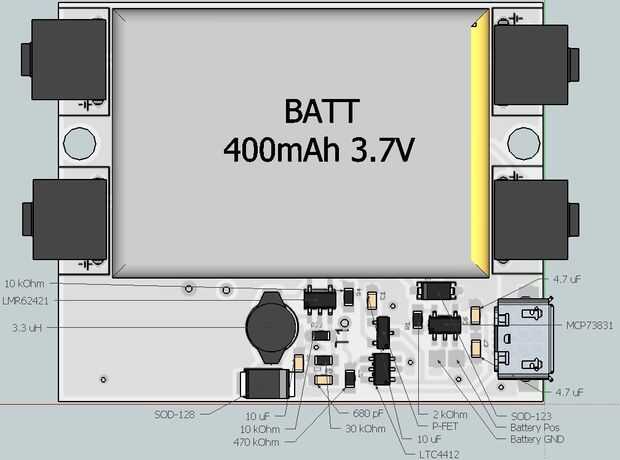

Utilizando la herramienta de CAD Sketchup de Google, se puede hacer una impresionante maqueta virtual de su Junta. El plugin se llama EagleUp. EagleUp trabaja en águila, extrayendo de cada capa y convertirla en un guión que puede ser reconocido por SketchUp. SketchUp utiliza la secuencia de comandos para construir el tablero para usted.
Hay un montón de tutoriales en el sitio web de EagleUp. Su instalación Página es muy completa y fácil de entender. Configurar toma unos momentos pero no es difícil:
http://eagleup.wordpress.com/Installation-and-Setup/
8.1. ¿por qué utilizar EagleUp para la placa de modelo?

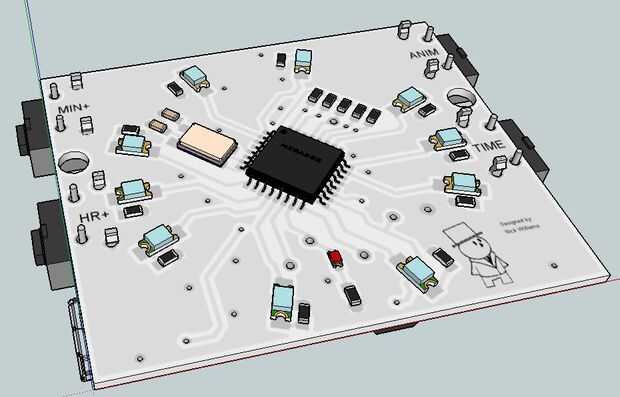

Quería construir un recinto caso reloj alrededor de la Junta, por lo que tener un tablero virtual diseñado efectivamente me permitiría asegurar que la caja del reloj tiene las tolerancias más apretadas y más precisas posible. Modelado de la Junta también Cruz verifican la exactitud del cableado y el diseño de la Junta contra el ICs virtuales, condensadores, resistencias y etc.. Viendo que los componentes modelados encajan en el tablero modelado me dio la confianza que el diseño era correcto.
8.2. diseñando sus propios componentes

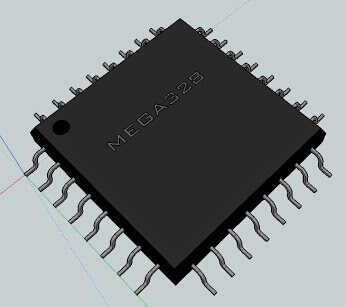

Tienes para el diseño de muchos de sus propios componentes, que pueden llegar a ser tediosos rápidamente. El resultado, sin embargo merece la pena. Se muestra a continuación es el chip de ATmega328P que diseñé en SketchUp:
Página Web de EagleUp tiene un montón de guías y sugerencias sobre la creación de los componentes que se colocan sobre la tabla.
Asegúrese de que los nombres de paquete de las piezas de que diseño en EAGLE tienen el mismo nombre de los modelos de SketchUp que hace. Por ejemplo, para obtener una resistencia que se coloca sobre la placa, primero Compruebe el nombre del paquete:

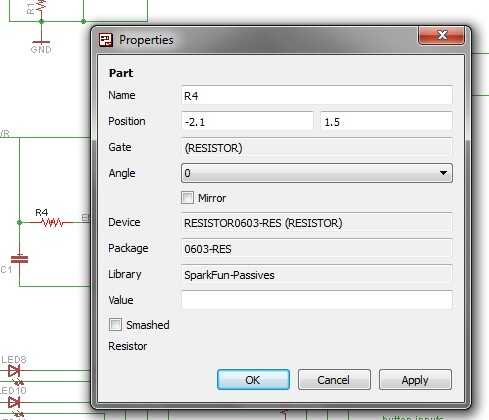

Ver esta ventana haciendo clic derecho sobre la parte y elija "Propiedades". Se puede ver que el nombre del paquete para esta resistencia es "0603-RES". Esto significa que en la carpeta "Model" que contiene SketchUp modelos deben también ser nombrados "0603-RES".
