Paso 1: Ir de compras
p {texto-guión: 35.0px;} *.complist tr td {texto-guión: 0.0px; altura: 35.0px; padding: 0.0px 5.0px;} td.rshack {color de fondo: rgb(255,255,255); texto-alinee: Centro;} thead.complist, tfoot.complist {font-weight: negrita; color de fondo: rgb(136,136,136); color: rgb(0,0,0);} tbody.complist {color de fondo: rgb(204,204,204); color: rgb(34,34,34);} p.note {tamaño: 14.0px; estilo de fuente: cursiva, texto-guión: 0.0px;} h3 {texto-guión: 0.0px;} a.darknodec {decoración de texto: none; color: azul;}

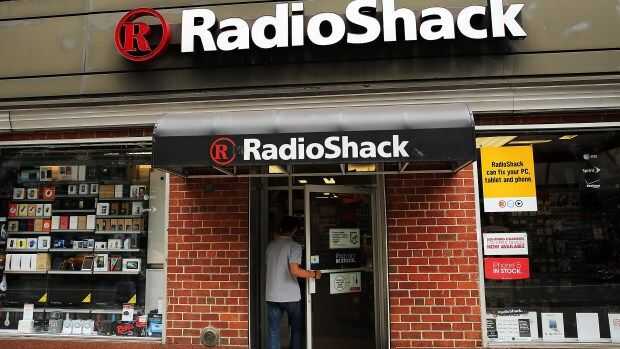

Tiendas de RadioShack difieren de un lugar a otro. Algunas se centran enteramente en electrónica de consumo y tienen muy pocos artículos para aficionados. Sabe que RadioShacks en su barrio tienen cajones de componente la parte posterior. (Aquí en Downtown Brooklyn, 457 – bueno,

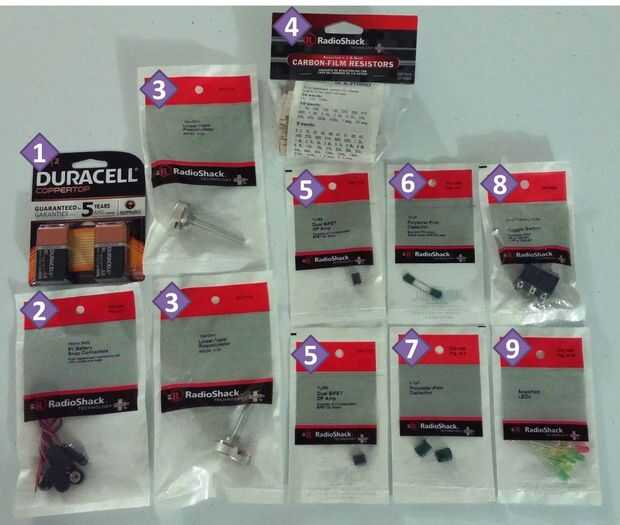

Nota *: Si quieres la lista de materiales crudo (lista de materiales) en lugar de una lista de compras de RadioShack Haz clic aquí.
Nota **: Es mi recomendación personal para utilizar las baterías de 9V marca como Duracell. RadioShack tiene su propia marca de fábrica de baterías que me dio problemas en el pasado.
Nota ***: Sólo necesitamos dos LEDs para este proyecto. Vienen dos por paquete bajo el siguientes SKU: 276-021, 276-209, 276-022. Te recomiendo el paquete de 20 porque es una ganga en comparación y los LEDs se fríen si les conectes mal, por lo tanto tener extras siempre es bueno.

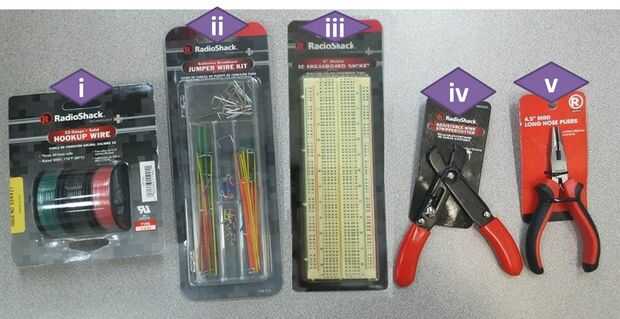

Herramientas y materiales
| # | Descripción | Tienda | SKU | Cant. |
| me | Cable de conexión (22AWG sólido) | | 278-1221 | 1 |
| II | Kit de cables de puente sin soldadura Breadboard | | 276-173 | 1 |
| III | Protoboard | | 276WBU202 o cualquier otro protoboard | 1 |
| IV | Pelador/cortador de alambre | | 6400223, 6400224*, 6400225 | 1 |
| v | Mini pinzas de punta larga | | 6400062 | 1 |
| VI | Básico de 5 piezas para soldar sistema ** (no en la figura) | | 64-2802 | 1 |
| VII | La resina núcleo de soldadura (2.5 Oz.) (no en la figura) | | 64-005 | 1 |
Nota *: La mejor opción.
Nota **: Este proyecto no requiere ninguna soldadura de precisión. La plancha más simple/más barato será suficiente. Va a utilizar mi Weller WESD51 Digital soldadura estación.
Alcance del osciloscopio/pobre
Para ver el atractor caótico necesita un osciloscopio, y podemos hacer una barata con estas piezas...
| # | Descripción | Tienda | SKU | Cant. |
| A | Cable de conexión estéreo de 3 pies, tapones de doble RCA a doble RCA enchufes | | RCA* | 1 |
| B | 14"(35,3 CM) prueba/Jumper cables con aislamiento | | 278-1156 | 1 |
| C | BEHRINGER U-CONTROL UCA222 | ** | UCA222 | 1 |
| C | 1 Mega-ohmio Resistor | | 271-1356 *** | 1 |
* Nota: Puede obtener los mismo cables RCA en su tienda local de dólar también.
** Nota: Usted puede conseguir un UCA222 en línea, sin embargo cualquier adaptadores de Audio USB que tiene una entrada estérea funcionará. Algunos se venden en tiendas de instrumentos de música como Sam Ash.
Nota ***: esta resistencia está en la bolsa de 500 resistencias en la primera tabla
