Paso 5: Montar circuito caótico
Ahora es el momento para la mayor parte de la obra. Construir el circuito caótico.

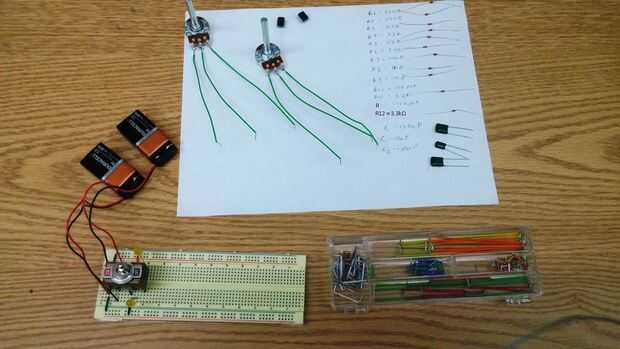

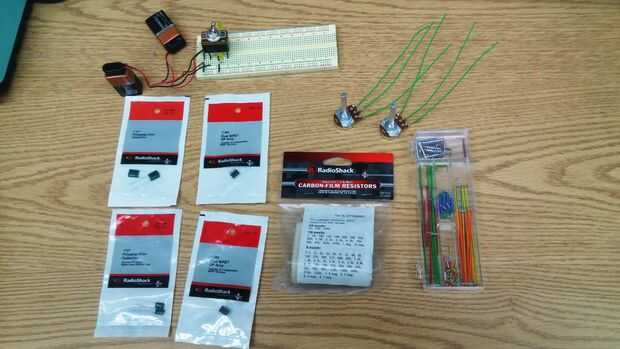

1. prepare todos los componentes que usted necesita antes de construir el circuito como lo hice en el papel blanco en la imagen de arriba.
Para ayudar a encontrarlos, aquí son los valores de resistencia que necesita con su código de color:
x1 100 ohm R7 BrownBlackBrownGold
x2 1 k ohmios R8, R9 BrownBlackRedGold
220 Ohmios x2 R1, R2 RedRedBrownGold
2.2 k ohmios x2 R3, R11 RedRedRedGold
x2 22 k ohmios R4, R5 RedRedOrangeGold
3.3 ohm k x2 R6, R12 OrangeOrangeRedGold
2. Apague el interruptor, asegúrese de que los LEDs no están en. No construir el circuito, mientras que la energía está conectada.

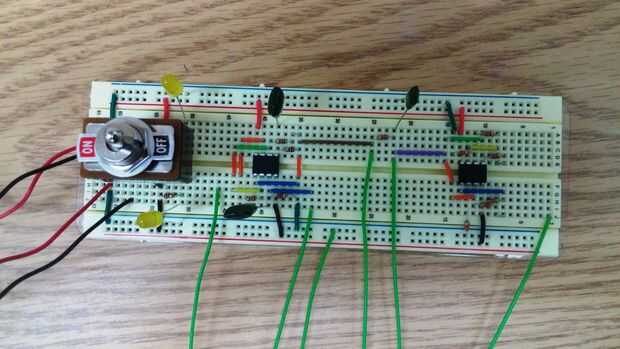

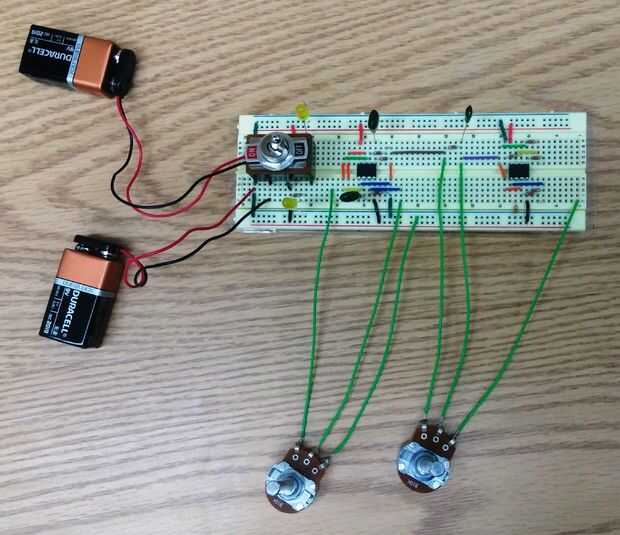

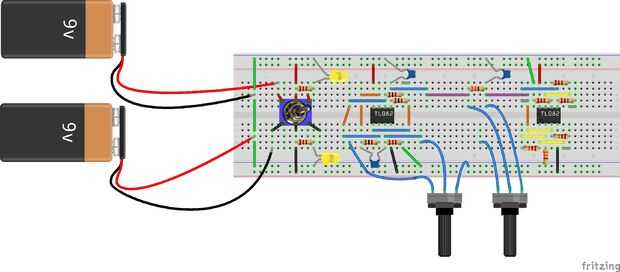

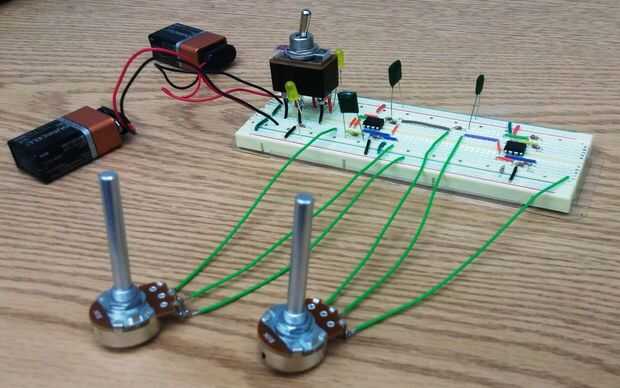

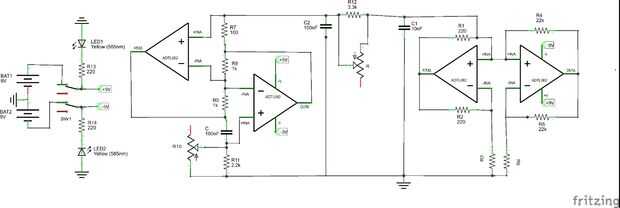

3. empezar a construir el circuito, en que las imágenes arriba está previsto el diseño de protoboard, esquema y fotografías del circuito.
4. comprobar que se construyó el circuito correctamente
5. comprobar que se construyó el circuito correctamente
6. comprobar que se construyó el circuito correctamente
7. Encienda el interruptor.
Compruebe que los LEDs como deberían.
Siento si las pilas de 9V no están demasiado calientes.
Consideran que la ICs no demasiado calientes.
Si las pilas o el IC está caliente, probablemente necesitará reemplazarlos.
Siguiente parte es ver el atractor caótico en la pantalla. Si tienes un osciloscopio salte al paso 7.
