Paso 6: Alcance del pobre
Si tienes un osciloscopio Omita este paso.

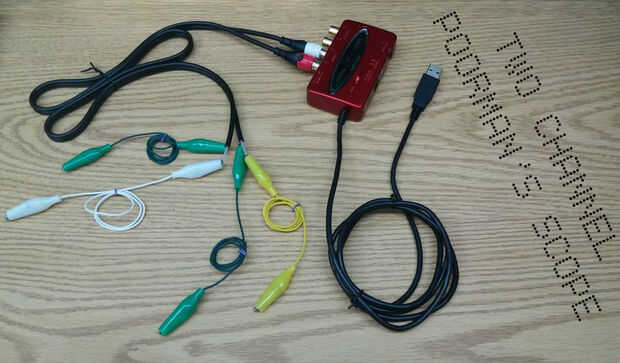

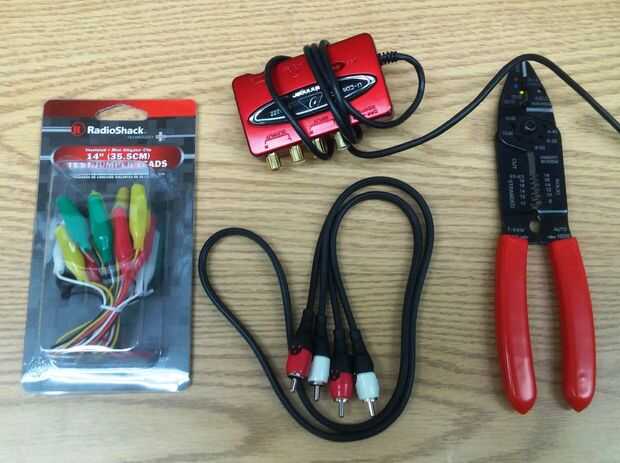

Alcance del pobre es un gran sustituto de un osciloscopio en muchas situaciones. La mayor parte de la obra en este paso es hacer sondeos que quepan en las ranuras RCA del adaptador de sonido USB.
El software que utilizamos para ver el atractor caótico se llama sonido osciloscopio y se puede encontrar la última versión aquí.

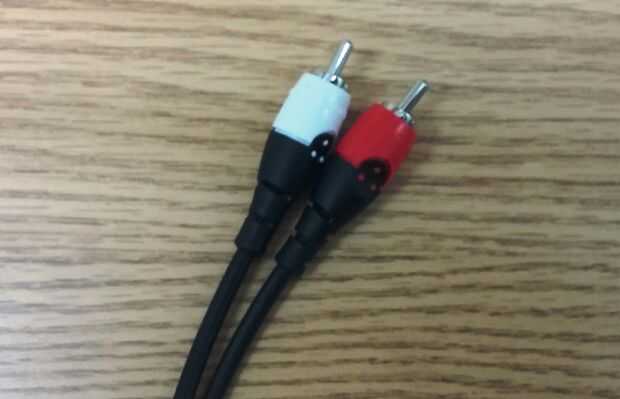

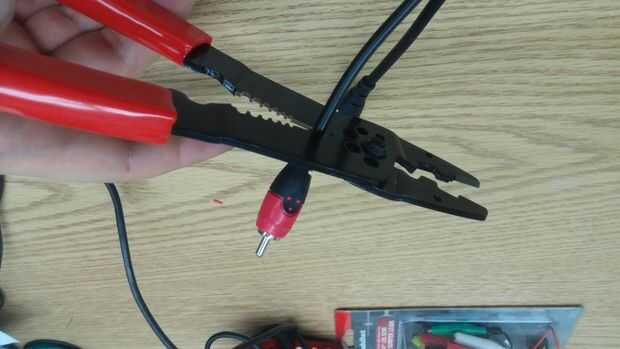

1. agarra un cable RCA y cortar el la punta de un extremo.

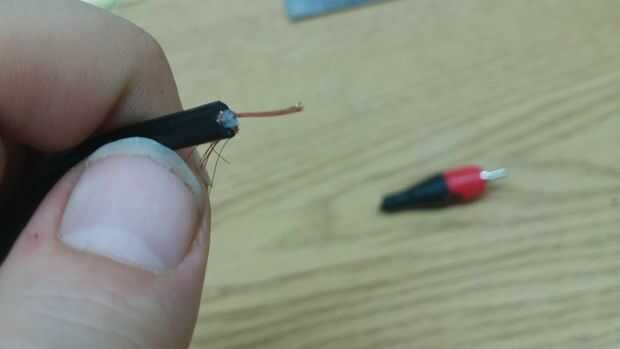

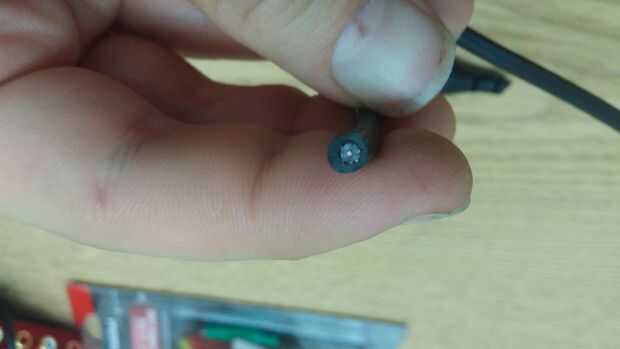

2. observar el interior. Como puedes ver hay un hilo conductor en el centro y alambre conductor a lo largo de un círculo alrededor de él.
El alambre conductor interior mantiene la señal, y el externo es tierra. Se accede a ambos.

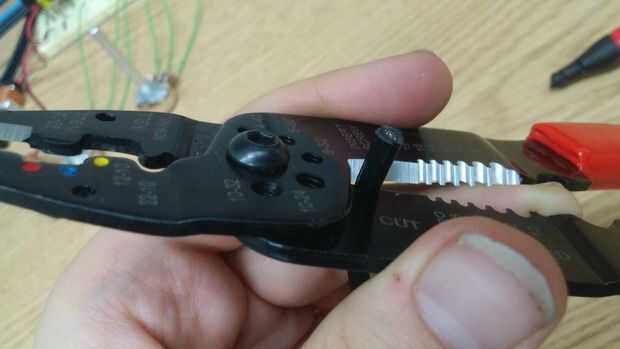

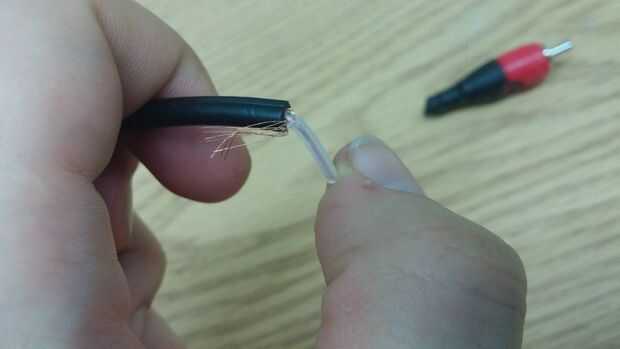

3. cortar la carcasa exterior aproximadamente 1/2"(1,27 cm) a lo largo del alambre, pero no profundo. Profundidad suficiente para que la envoltura exterior de la curva de. Obtener los filamentos conductores de tierra fuera del camino y cortar otra vez para llegar a los hilos en el núcleo interno. NO demasiado profundo, usted no quiere cortar los filamentos.

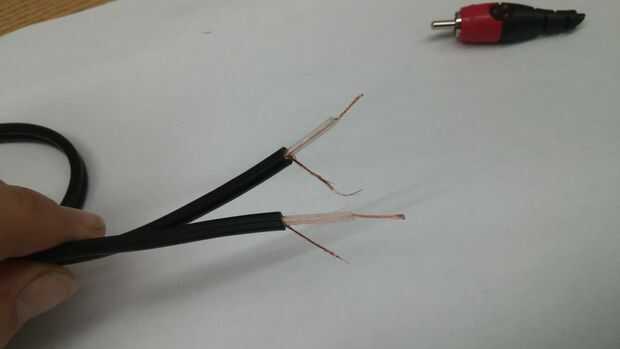

4. bajar otra 1/2"(1,27 cm) y esta vez solo Retire la envoltura exterior. Ahora si tienen acceso a los ramales internos y externos. Asegúrese de que no toque! Corte los hilos de tierra lo suficientemente corto como para que no toque la parte inferior de los filamentos de la señal.
5. hacer esto otra vez para el otro cable RCA.

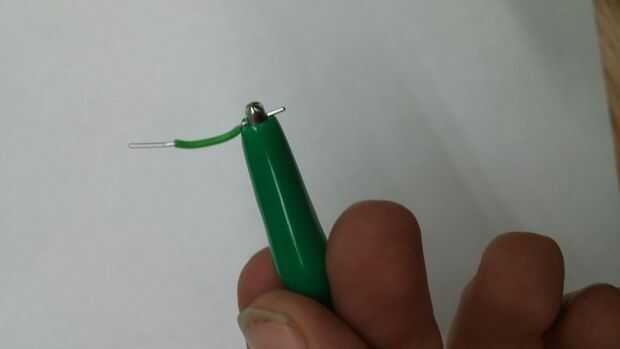

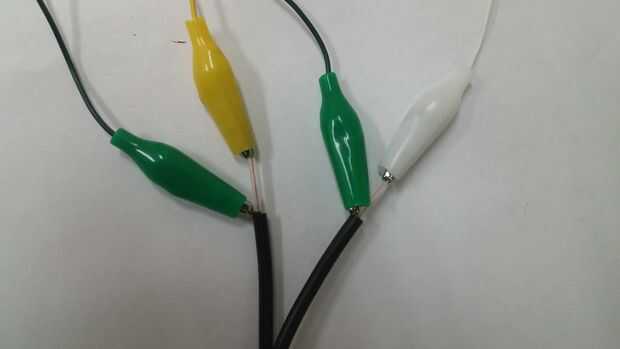

6. Conecte los cocodrilos verdes a la hebra de la tierra. El verde es tierra por Convenio!

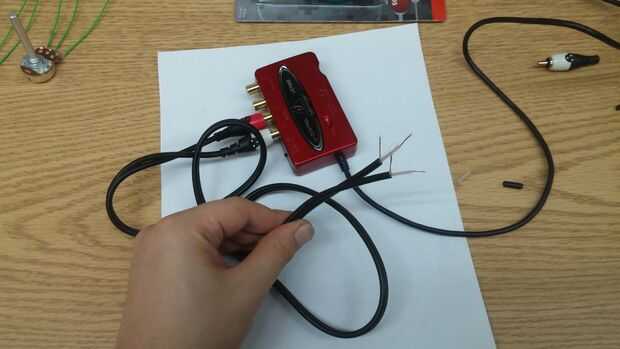

7. Conecte el enchufe RCA en la entrada del adaptador de la tarjeta de sonido USB.
Y ya está! Usted acaba de hacer alcance del pobre.
Fabricación de la sonda puede tomar un poco de práctica. Usted puede conseguir los mismo cables RCA en un almacén del dólar y seguir cortando hasta que hacerlo bien.
