Paso 9: Construir el controlador Simple

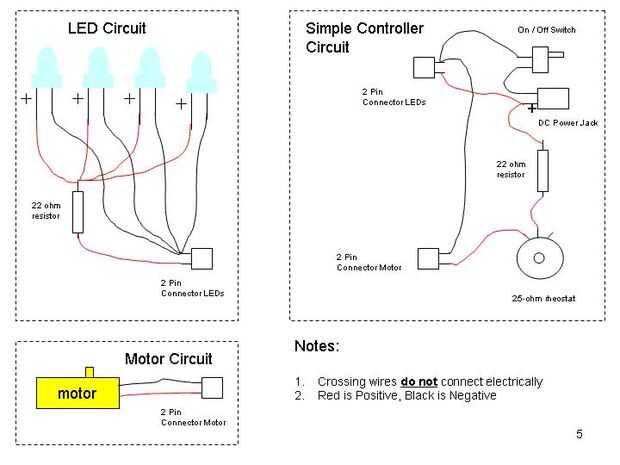

2. soldar entre sí el interruptor de encendido/apagado, resistencia de 22 ohm, reóstato de 25-ohm, conector de alimentación DC y parte masculina de los conectores del motor y conducidos por el diagrama del circuito. La parte más importante es la elaboración de la polaridad correcta.

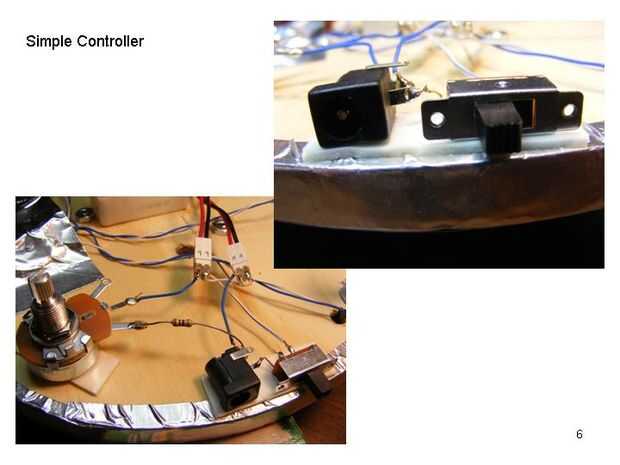

3. Conecte el interruptor, reóstato de 25 ohmios y DC power jack a la placa base con cinta de espuma doble palo. El encendido/apagado interruptor y alimentación gato debe estar situado cerca del borde exterior y ser visible a través de una abertura en la falda de metal va alrededor de las piernas (pernos de 1/4-20) de la placa base.
4. Vuelva a montar el cilindro de cristal, cubo de cera y eje y los componentes restantes. Enchufe el 6 VDC fuente de alimentación inotothe DC toma y golpear el interruptor encendido. Ajuste el reostato para alcanzar la velocidad de giro del cubo deseado.
Es: ¡ listo!
