Paso 10: Construir el controlador de función completa
1. en primer lugar de la soldadura de los cables del LED juntos por el diagrama del circuito. Aislar los empalmes de la soldadura con tubería del encogimiento del calor. Asegúrese de que tiene el correcto positivo (rojo) y negativo (negro) los cables al conector, los LEDs no encienden si la polaridad está invertida.

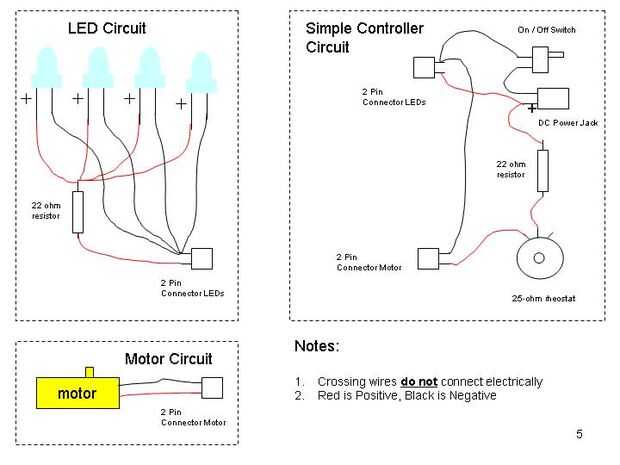

Ver adjunto Diagram.pdf de circuito controlador. La mayor parte del circuito es de pg 121 de "Programación y personalización de los microcontroladores Picaxe," por David Lincoln.
No puedo proporcionar información detallada sobre la construcción, pero aquí van algunos consejos

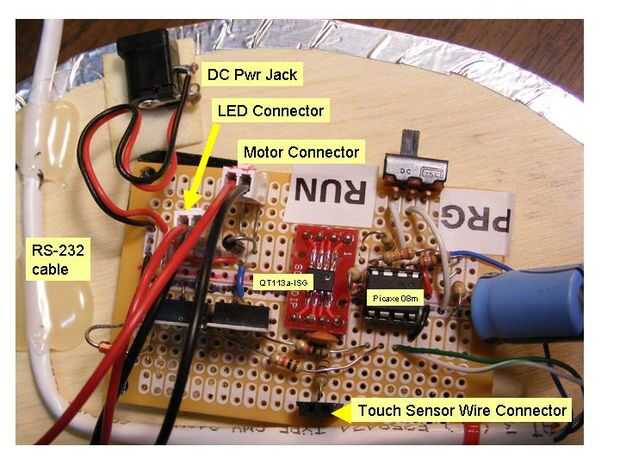

2. QT113A-ISG, Mouser.com item # 556-QT113A-IGS es el sensor de contacto IC. Es una pieza de montaje en superficie puesto que ya no está disponible el paquete de la inmersión. Para que sea más fácil conectarse con el prototipo de placa de la PC (Radio Shack 276-150), montara la IC en una SO8 SMD a DIP adaptador.

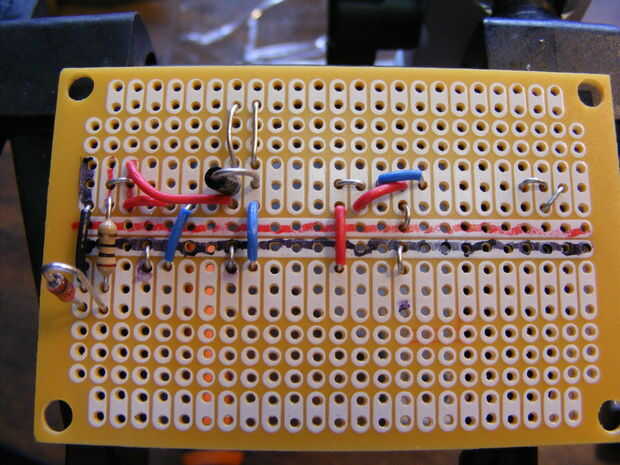

El tablero de adaptador del mini soldadura pad localizaciones son las conservas eran las patas del IC Unidas, por lo que no era tan difícil soldar como pensé. Sin embargo, el adaptador es tan amplio que yo soldar algunos cables de puente bajo para ayudar a ahorrar espacio.
3. el interruptor Run/PRG podría reemplazarse con un bloque simple, puesto que en teoría sólo debería tener que cambiar los modos de una vez para el programa inicial de Picaxe carga abajo.
4. lo duro por cable RS-232 cable directamente desde el tablero de PC a un conector hembra de 9 pines. Luego se conecta al puerto COM RS-232 en mi PC.
Si usted necesita una conexión serie USB en su lugar, usted necesitará conseguir cable especial Picaxe AXE027. El cable dispone de un sistema construido en hacer señal USB "mira" al igual que RS-232 para el chip Picaxe. AXE027 requiere un conector de 3,5 mm en el extremo de chip Picaxe, vea Web site de Picaxe para más detalles.
http://www.Rev-Ed.co.uk/PICAXE/

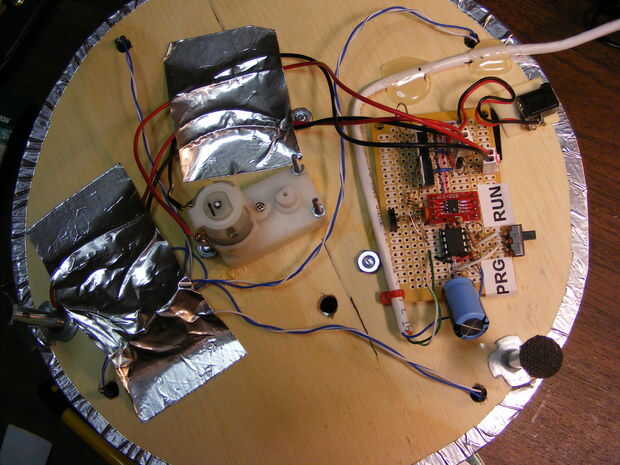

5. una combinación de cinta de espuma doble stick. pegamento caliente y velcro, coloque el completo tablero de PC, conector de alimentación DC y cable RS-232 en la parte inferior de la placa base.
6. el circuito no tiene un interruptor on/off, siempre está encendido en espera de un comando desde la PC al arrancar o parar. Por supuesto puede Desconecte el enchufe de la toma de CC.
7. no te olvides de conectar el cable del sensor táctil en el tablero de PC cuando monte el cubo y el cilindro en la placa base.
