Paso 4: Hacer que la placa Base

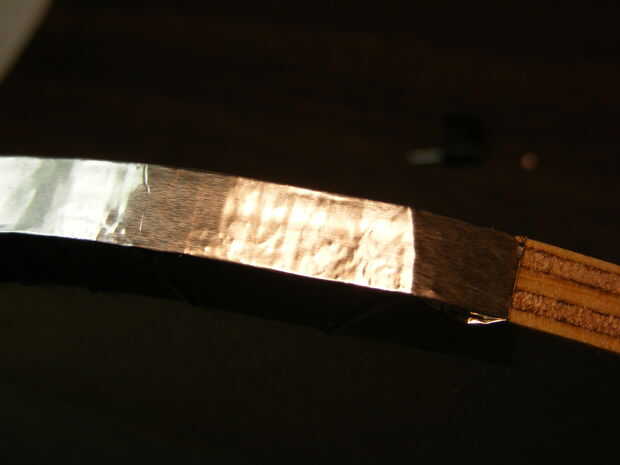

1. cortar madera contrachapada de 1/2 pulgada en un círculo de diámetro de 9 pulgadas. Cortar la material stock intermitente de hoja de aluminio en un círculo de diámetro de 9 pulgadas. Recortar los bordes exteriores con cinta de aluminio, ver foto. Goop se aplican a la superficie de madera contrachapada y el disco de 9 pulgadas de aluminio en lugar del pegamento.
2. importante: a continuación determinar donde en el disco para perforar el 3, 3/16 de pulgada agujeros para los tornillos de ojal de goma. Las arandelas de 3 goma situadas a todos en un "círculo de perno" centrado en el eje de impulsión del motor, cada tornillo es 120 grados apartes en ese círculo de pernos. Las arandelas de 3 goma Coloque el cilindro en la placa base apretando contra el interior pared del cilindro de vidrio en tres localizaciones separadas 120 grados. El apretón en cada lugares tiende a compensar haciendo un buen trabajo centrado del cilindro alrededor del eje de impulsión del motor. ADVERTENCIA : es posible obtener demasiado apretón que puede romper el vidrio.

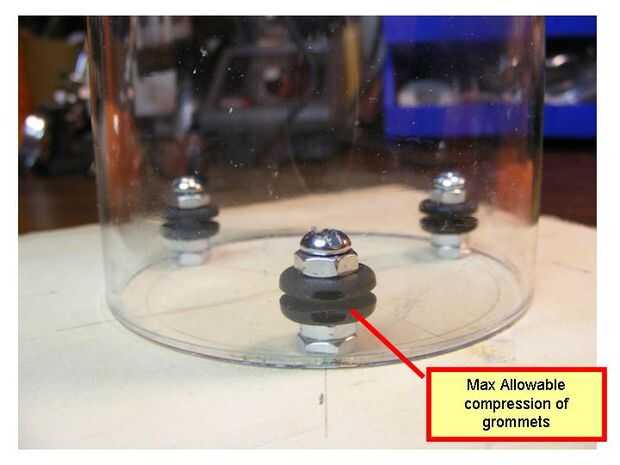

Para ayudar a asegurar una arandela de goma tornillos se encuentran para dar el apretón correcto contra el cilindro, Mida cuidadosamente el interior diámetro (ID) del cilindro de vidrio y el diámetro exterior de las arandelas de goma (OD). Queremos que el círculo de perno para ser lo suficientemente grande como para asegurar el cilindro comprime los anillos sólo un poco (ver foto) cuando está instalado. Calcular el perno círculo (AC) usando la siguiente fórmula.
BC = (ID-OD) + 2 mm.
Por ejemplo, si ID = 83 mm, OD = 14 m m, entonces
72 mm perno círculo = (83-14) + 3

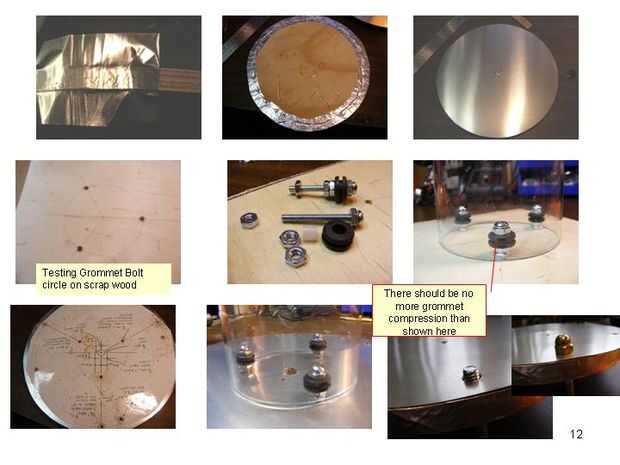

Te recomiendo probar este círculo de perno por tres agujeros AC en un trozo de madera para verificar el correcto apriete. Ver fotos de cómo montar la arandela 3 y 8-32 thd, tornillos largos de 1.5 pulgadas.
Si el ajuste es bueno, luego perforar la placa real base de la misma manera, otro ajuste según sea necesario...
3. después de que cura el Goop, hacer las ubicaciones de los orificios perforados en el disco como se muestra en el PDF del patrón de perforación. El PDF es una plantilla de tamaño completo, así que asegúrese de seleccione ninguno para Scaling de página cuando se imprima.
4. tenga en cuenta que si sólo está haciendo el "simple controller" no tienes que taladrar el orificio del cable sensor táctil (pero no hay ningún daño hecho si taladra. El touch sensor 1/4" diámetro agujero necesita a un perforado a una distancia igual a 1/2 el diámetro exterior del cilindro de cristal del centro de la placa base.
5. Cuando taladre los orificios, comenzar con una broca de no más de 1/8 de pulgada de diámetro y luego gradualmente agrandar los orificios de allí como sea necesario. Si tratas de perforar un orificio demasiado grande a la vez, la broca de taladro voluntad probable pega en el aluminio de la hoja y hacer un lío de cosas.
6. con todos los agujeros perforados, instale las tuercas en T de 1/4-20 en la madera de la placa base y utilice un martillo para sentarlos completamente. Los 3 del hilo de rosca, pernos de cabeza hexagonal de 1/4-20 2 y 1/2 pulgada en las T-nuts. Desea pocos hilos asomando por encima de la parte de aluminio de la placa base - instalar una tuerca en cada uno de los hilos. Ajustar la cantidad de que cada perno se enrosca en para que la placa base encuentra a nivel, luego apriete las tuercas de la bellota.
7. ahora puede instalar los tres tornillos de montaje de ojal.
