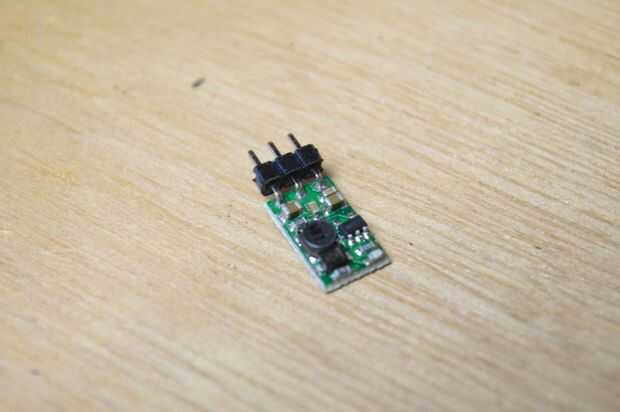

Paso 6: Añadir el regulador de tensión Step-up
Pasos:

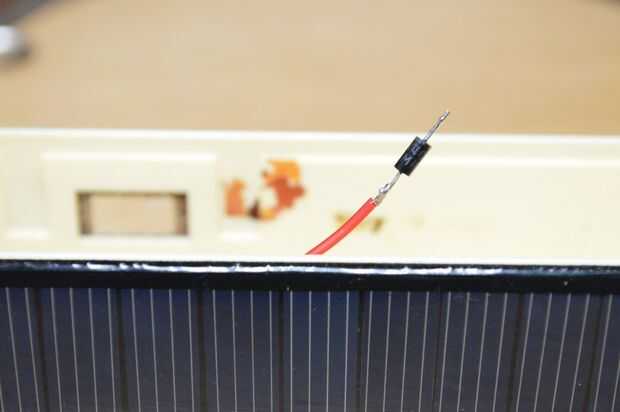

1. usted necesitará añadir un diodo al cable positivo del panel solar. Esto asegurará que el panel solar no drenar energía de las baterías. La sección de rayas no debe soldarse al cable.

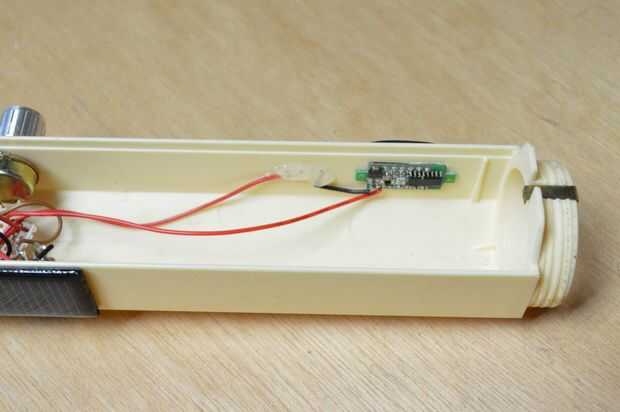

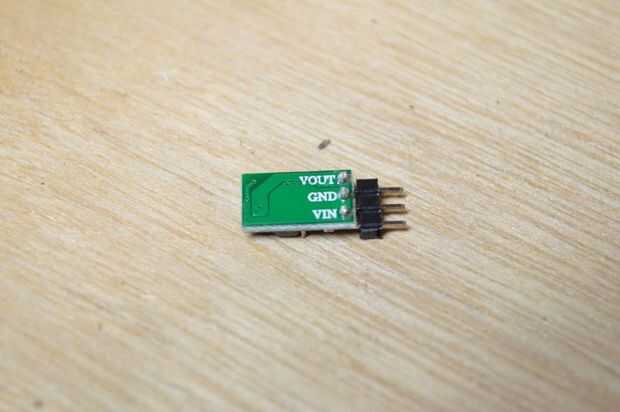

2. en la parte posterior del regulador de voltaje poco puedes ver que hay una tensión en (VIN), tierra (GND) y un voltaje de salida (VOUT). Como estamos convirtiendo el voltaje del panel solar a de 12v, tienes que soldar el extremo del diodo (la una con la raya) al pin de VIN.

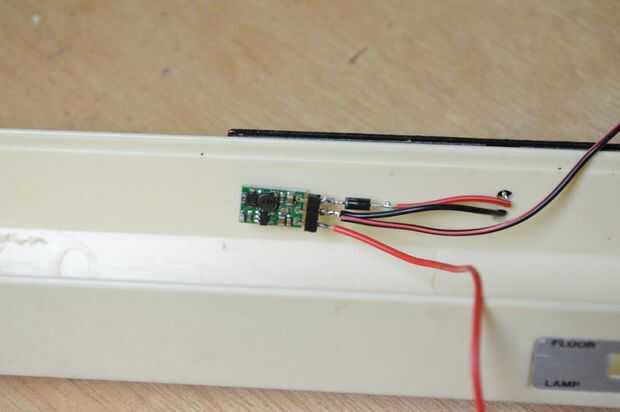

3. a continuación soldar otro cable al extremo del cable negativo desde el panel solar. Este cable se unirá al cable negativo de las pilas un poco más sobre. Entonces necesita soldar los 2 cables a la clavija de media (GND)
4. Suelde un cable rojo al pin pasado (VOUT). Usted será ser asociar esto al terminal positivo de la batería pronto.

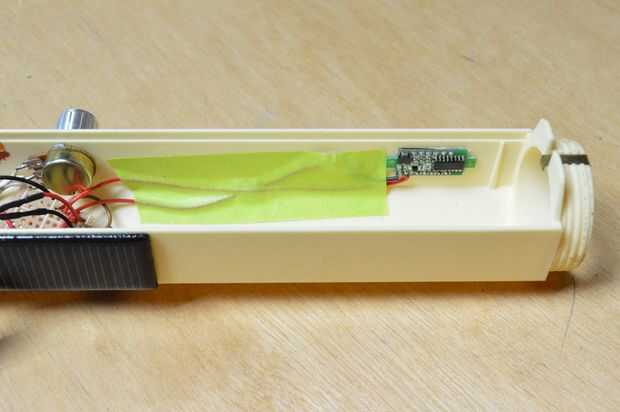

5 por último, pegamento caliente el regulador en su lugar y cinta abajo los alambres sueltos.
