Paso 5: Iniciar cableado - agregando el LED

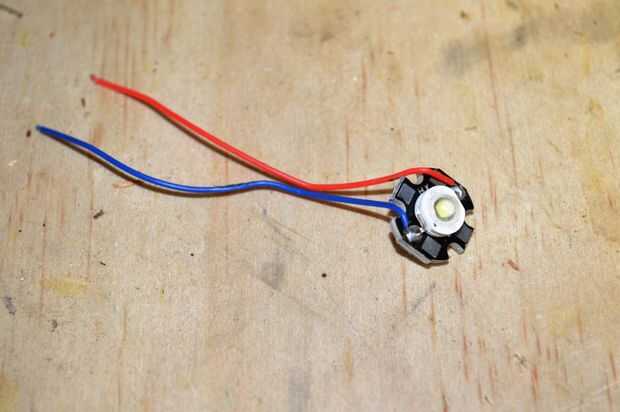

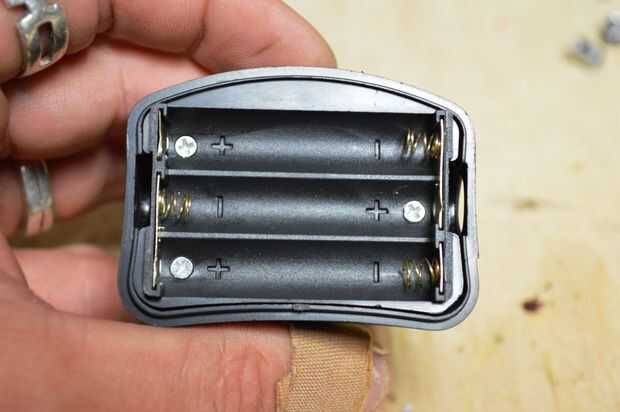

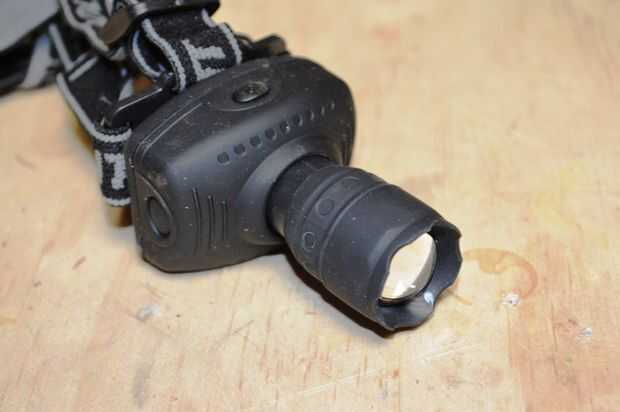

El LED Cree que utilicé fue retirado de una lámpara de cabeza. Usé uno de estos como una inicial utilicé no pudieron manejar la 3.6V que estaba bombeando en ella. Se puso tan caliente derretido la parte plata de la linterna! La luz principal LED como una calificación de 4.5 V y funciona perfectamente. Además de éstos como ridículamente barata en eBay así que por qué no sólo tirón de uno aparte.
Pasos:

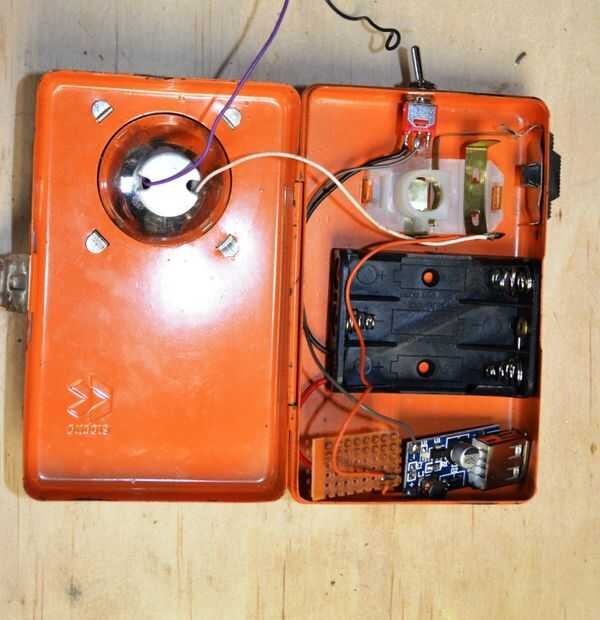

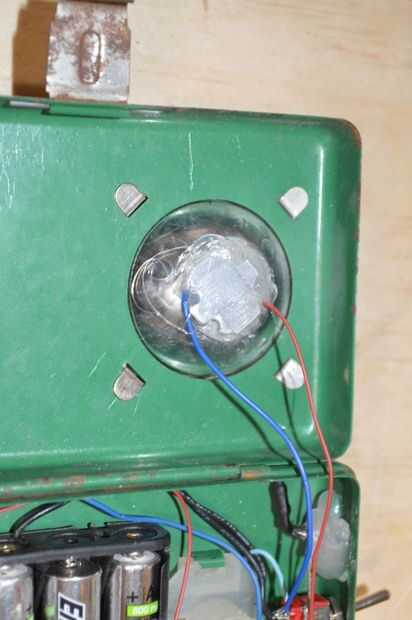

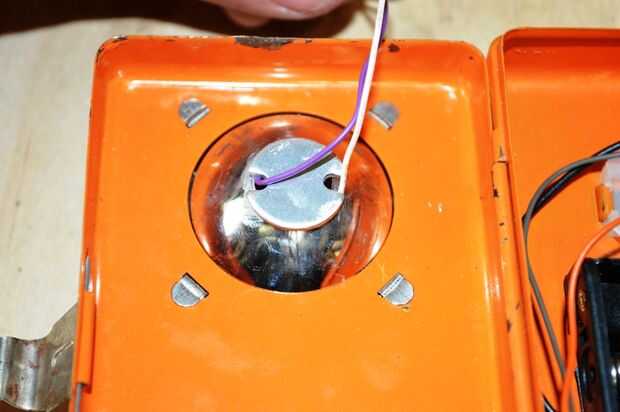

1. caliente pegar el LED en su lugar la linterna.

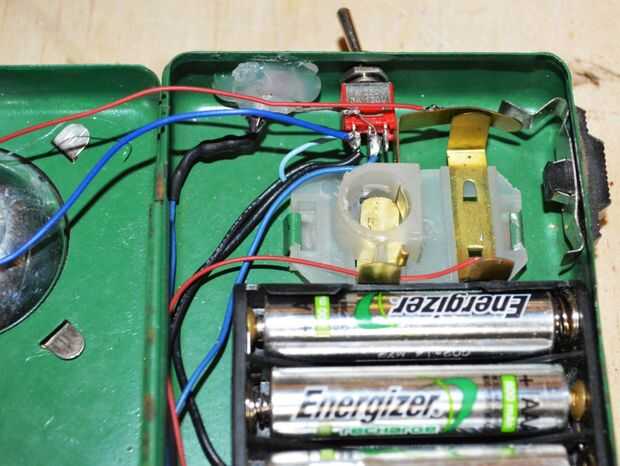

2. cable el cable negativo desde el LED hasta el punto de soldadura negativo en el interruptor.

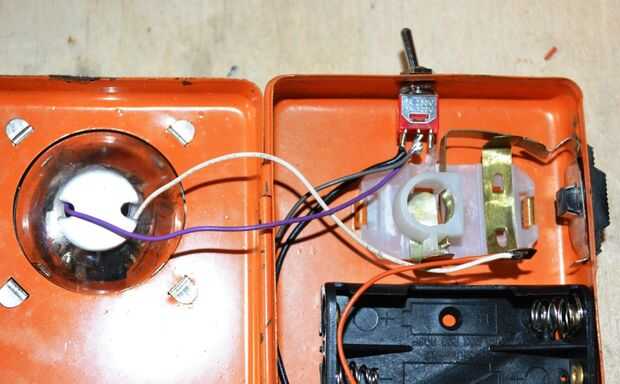

3. Conecte el cable positivo a una parte del interruptor original. Mi interruptor original era bastante simple y trabajado empujando hacia abajo un trozo de cobre para conectar a otro que se une a las baterías.
4. por último, es necesario conectar un cable a la otra pieza de cobre y luego el punto positivo de la Junta de tira.
Agregar el indicador rojo LED no es realmente necesario pero quería una visual sobre cuando el cargador se enciende.
1. Agregue la pata negativa al pin central del interruptor
2. en la otra pierna fije un resistente y esto hasta el punto positivo en el punto de la tira
